Плата L-502-X-G-D

6080141 Л-Кард 
USD тенге

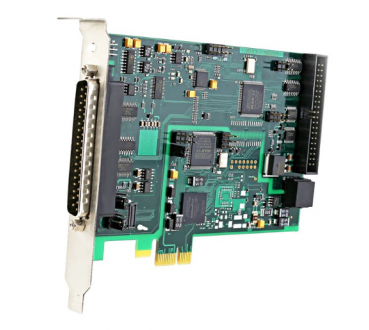

Плата L-502-X-G-D
Производитель Л-Кард 

Многофункциональная плата АЦП/ЦАП для шины PCIe (PCI Express) с гальваноразвязкой, с ЦАП, без процессора

Производитель Л-Кард 
Многофункциональная плата АЦП/ЦАП для шины PCIe (PCI Express) с гальваноразвязкой, с ЦАП, без процессора
  • Количество каналов АЦП 32 
  • Диапазон входных сигналов по напряжению ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В 
  • Рабочая температура, °C +5 ~ +55 
  • Габаритные размеры, мм 136 x 101

Интерфейс работы с компьютером

  • Стандарт

    PCIe x1 rev. 1.0 (плата совместима со слотом PCI Express материнской платы любой пропускной способности: x1, x2, x4, x8, x12, x16, x32). 
  • Разрядность программного слова данных L-502 на PCIe

    32 бит 

Параметры последовательной связи

  • Максимальная скорость передачи данных

    200 Мбайт/с, дуплекс (физическая пропускная способность PCIe-контроллера) 

Аналоговый ввод

  • Количество каналов АЦП

    32 
  • Разрешение АЦП, бит

    16 
  • Диапазон входных сигналов по напряжению

    ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В 
  • Защита входов

    ±15 В 
  • Синхронизация

    от внешнего синхросигнала 
    синхронизация нескольких L-502 
  • Эффективная разрядность

    15,0 бит (400 кГц, диап. изм. 2 В) 

Требования к электропитанию

  • Питание внешних устройств

    +15 В, -15 В, +3,3 В 
  • Максимальная мощность нагрузки, снимаемой со всех выходов

    0,4 Вт 

Условия эксплуатации

  • Рабочая температура, °C

    +5 ~ +55 
  • Температура хранения, °C

    0 ~ + 40 
  • Рабочая влажность, %

    0 ~ 90 

Защита

  • Граница гальванической развязки

    Между всеми цепями, выходящими на контакты сигнальных разъёмов, и цепями ПК. Металлический корпус разъема DRB-37М гальванически не развязан от ПК
  • Испытательное напряжение гальванической развязки

    500 В в течение 1 мин.

Размеры и вес

  • Габаритные размеры, мм

    136 x 101

Запросить документацию и ПО
