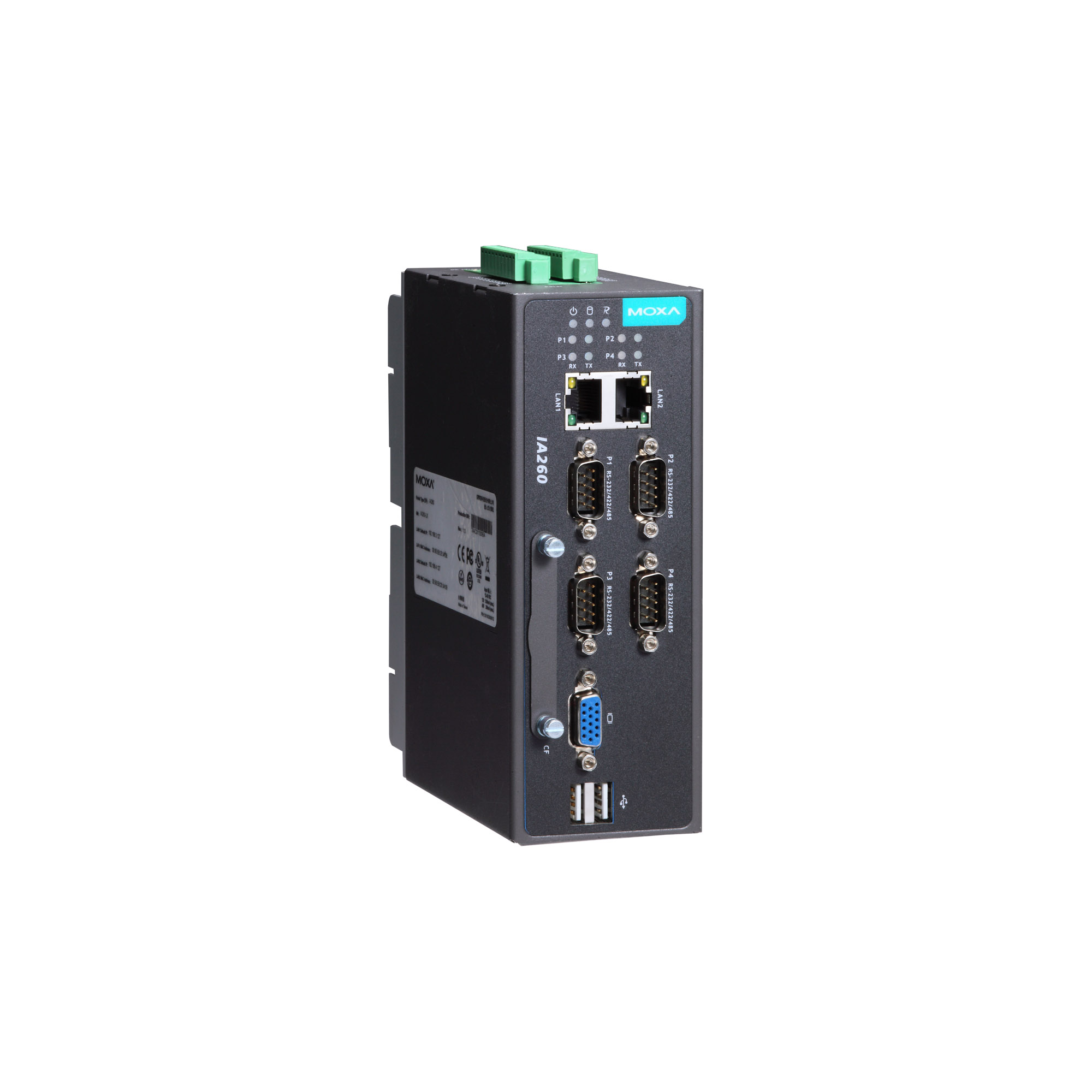

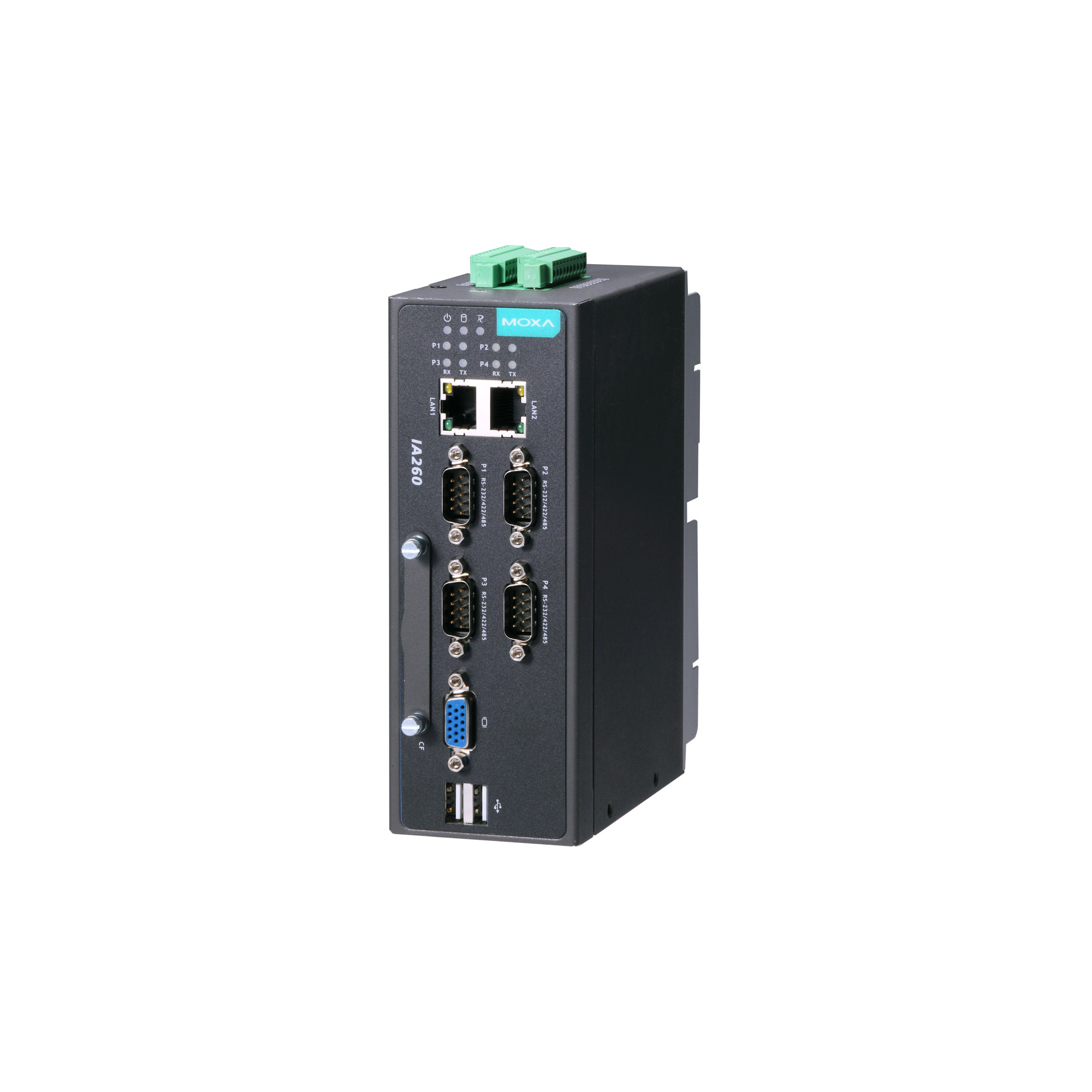

Компьютер IA260-T-CE

Конструктивное исполнение

• Система охлаждения

  Пассивная (безвентиляторная) 

Процессор

• Установленный процессор

  Cirrus Logic EP9315 ARM9 

• Тип поддерживаемых процессоров

  ARM 

• Частота процессора

  200 МГц 

Оперативная память

• Тип памяти

  DDR2 

• Объём установленной памяти

  128 Мб (впаяно) 

Видеоинтерфейсы

• Видеоконтроллер

  Встроен в чипсет 

• Интерфейсы

  VGA 

• Максимальное разрешение

  1024 x 768 

Сетевые интерфейсы

• Количество и тип портов

  2 x 10/100 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232/422/485

  4 

• USB 2.0

  2 

• Цифровые (GPIO)

  8 входов / 8 выходов 

Интерфейсы накопителей информации

• Compact Flash

  1 

Индикация и управление

• Кнопки управления

  Сброс (Reset) 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

Питание устройства

• Количество и тип разъёмов входного питания

  Клемма x 1 

• Диапазон входного напряжения питания

  12 ~ 48 В, DC 

• Потребление 12 В

  Без нагрузки на USB-порты (5.8 Вт): 480 мА, При полной нагрузке на USB-порты (11 Вт): 900 мА

Общие параметры

• Наработка на отказ (MTBF), час

  145328

Входные характеристики

• Тип входного тока

  Постоянный (DC) 

• Диапазон входного напряжения

  12 ~ 48 В 

Физические параметры

• Габаритные размеры, мм

  52 x 112.6 x 162

• Вес нетто, кг

  1

• Материал корпуса

  Алюминий 

Тип монтажа

• Крепление на DIN рейку

  Да 

• Настенное

  Да 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  5 ~ 95 % ( без конденсата ) 

Программное обеспечение

• Предустановленная операционная система

  Windows CE 6.0 

Совместимость с операционными системами

• Microsoft Windows

  Windows CE 

Сертификаты

• RoHS

  Да 

• Безопасности и электромагнитной совместимости

  CSA C 22.2 No.60950 
  UL 60950 
  CСС 
  EN 60950-1 
  FCC Class A Part 15 
  EN 55032 Class A 
  EN 61000-3-2 
  EN 61000-3-3 
  EN 55024 
  IEC 61000-4 

Параметры последовательной связи

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Напряжение лог. 1

  24 В пост., открытый коллектор 30 В 

• Напряжение лог. 0 (влажный контакт)

  +3 В макс. 

• Напряжение лог. 0 (сухой контакт)

  Замкнут на землю 

• Напряжение лог. 1 (влажный контакт)

  +10 ~ +30 В 

• Напряжение лог. 1 (сухой контакт)

  Открытый 

• Напряжение

  0 ~ 30 В пост. 

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Максимальная нагрузка на канал

  200 мА 

• Разъем

  9-контактный терминальный блок с винтовой фиксацией 

Управление устройством

• Консольный порт

  RS-232 (TxD, RxD, GND), 4 контакта

Операционная система

• Операционная система

  Windows Embedded CE 6.0 

• Файловая система

  FAT

• Поддержка Интернет-протоколов

  TCP, UDP, IPv4, SNMPv2, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP

• ПО разработчика

  Moxa WinCE 6.0 SDK, Moxa API Library

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  адаптер питания 
  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя 
  крепеж для настенного монтажа 
  крепеж для монтажа на DIN-рейку 
  CBL-RJ45F9-150: кабель RJ45-DB9 'мама' (150 см) 
  CBL-RJ45M9-150: кабель RJ45-DB9 'папа' (150 см) 
  Ethernet-патчкорд RJ45-RJ45 
