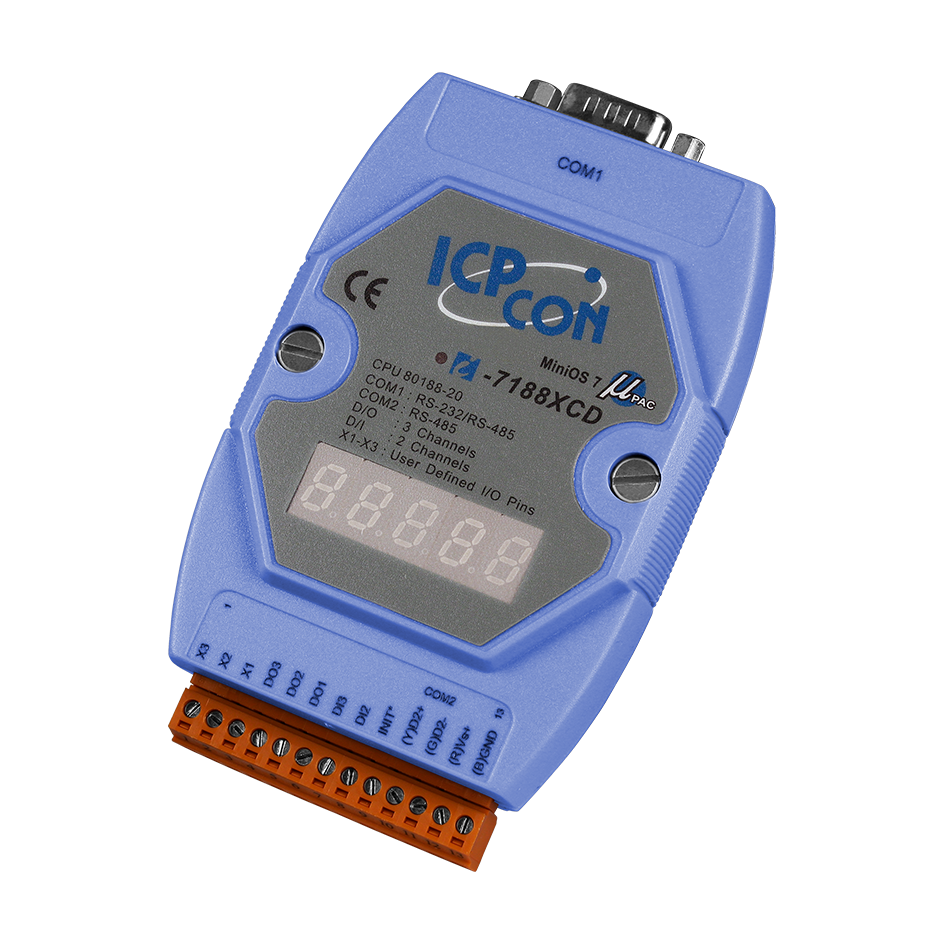

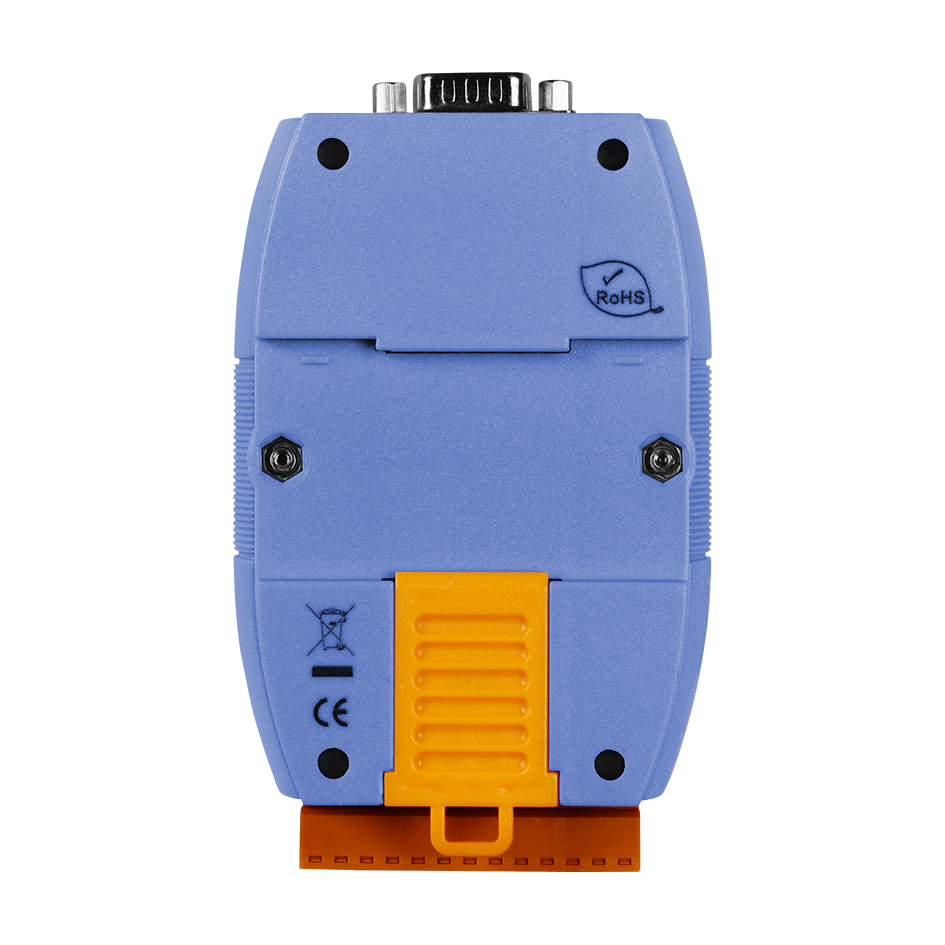

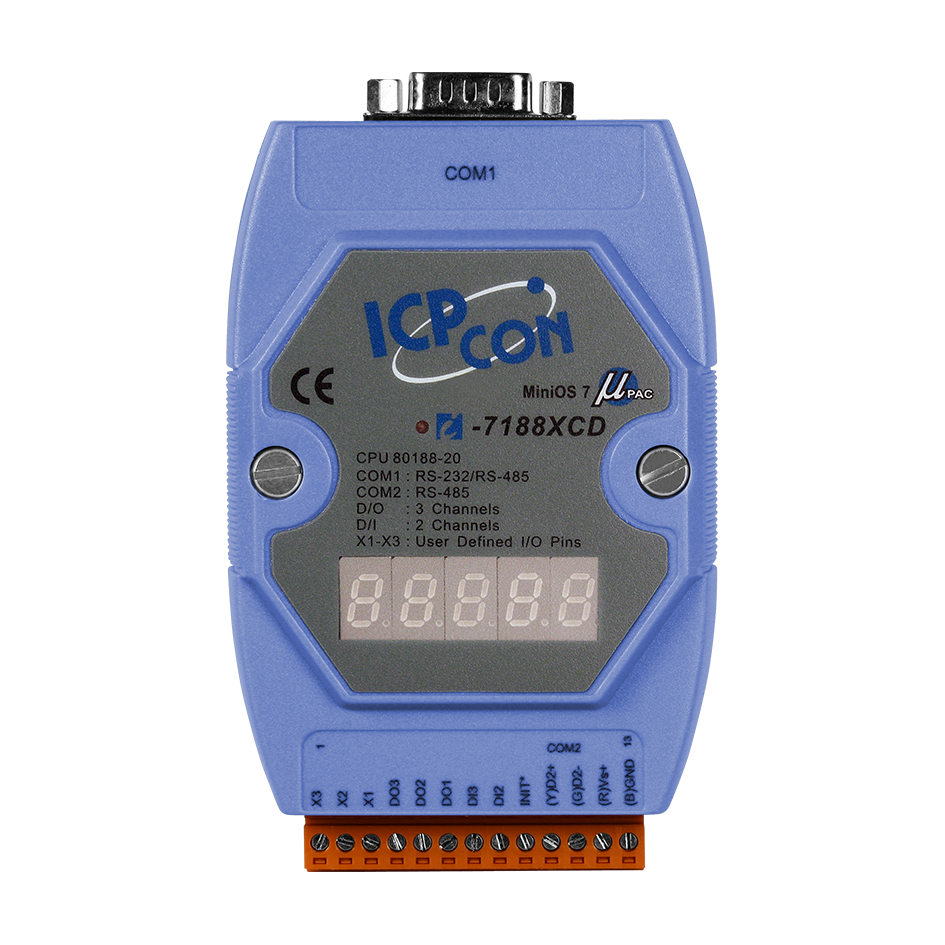

Контроллер I-7188XCD/512/RTC CR

Основные характеристики контроллеров

• Процессор

  80188, 20 МГц 

• Flash-память

  512 Кб 

• Память EEPROM

  2 КБ 

• SRAM

  128 Кб 

• NVRAM

  31 байт 

Параметры последовательной связи

• Количество портов RS-485

  1

• Количество портов RS-232/485

  1

• Передаваемые сигналы

  RS-232: TxD, RxD, RTS, CTS, GND 
  RS-485: Data+, Data- 
  Интерфейсы RS-232, RS-422 и RS-485 не могут использоваться одновременно 

• Скорость передачи данных, бит/с

  115200 макс. 

• Буфер данных FIFO, байт

  1

Дискретный ввод

• Количество каналов дискретного ввода

  2 

• Тип каналов дискретного ввода

  Сухой контакт 

• Напряжение лог. 1

  Замкнут на GND 

• Напряжение лог. 0

  Открытый 

Дискретный вывод

• Количество каналов дискретного вывода

  3 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение нагрузки

  30 В макс. 

Локальный ввод/вывод

• Штатные линии ввода-вывода

  2DI/3DO

• Опциональный мезонинный модуль

  Предусмотрен 

Светодиодные индикаторы

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Максимальная потребляемая мощность

  3.0 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 90 

Системные характеристики

• Операционная система

  MiniOS7 

• Процессор

  80188 

• Cреда разработки

  C 

• Часы реального времени

  Есть 

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  119 x 72 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
