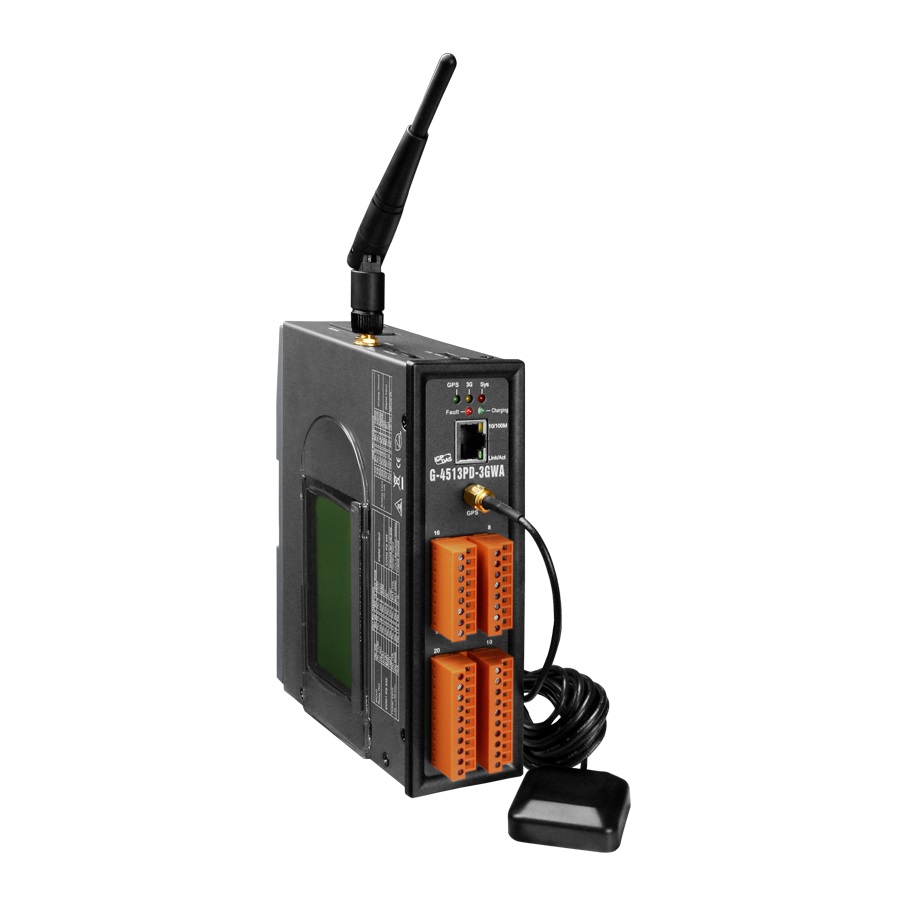

Контроллер G-4513PD-3GWA CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Основные характеристики контроллеров

• Процессор

  80 МГц 

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

• NVRAM

  31 байт 

Параметры сотовой связи

• Диапазон частот

  GSM 850/900/1800/1900 МГц; WCDMA 850/900/1900/2100 МГц

• GPRS

  GPRS class 10/8; GPRS station class B 

• Класс питания

  3G: Class 3 (250 мВт @ WCDMA/HSPA) 

• SMS

  MT, MO, CB, PDU, Text 

Позиционирование

• Количество каналов

  32 

• Протокол GPS

  NMEA 0183 version 3.01

• Чувствительность

  Отслеживание: -159 dBm макс.; Холодный старт: -146 dBm макс. 

• Время сбора данных

  Горячий старт: 2 с.; Холодный старт: 36 с 

Прочая периферия

• Размер LCD, мм

  80.61 x 14.37

• Время жизни LCD при нормальных условиях, ч

  >100,000

Параметры последовательной связи

• Количество портов RS-232

  1

• Количество портов RS-485

  1

Аналоговый ввод

• Количество каналов АЦП

  8 

• Разрешение АЦП, бит

  12 

• Точность АЦП

  ±0.0097 мА 

• Диапазон входных сигналов по току

  0 ~ 20 мА 

• Частота выборки

  1 кГц макс. 

• Изоляция каналов

  2500 Vrms; 3000 В пост. 

Дискретный ввод

• Количество каналов дискретного ввода

  3 

• Тип каналов дискретного ввода

  Сухой (Source) 

• Напряжение лог. 1

  +3.5 ~ +30 В пост. 

• Напряжение лог. 0

  +1 В макс. 

Дискретный вывод

• Количество каналов дискретного вывода

  3 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Напряжение нагрузки

  +10 ~ +30 В 

• Ток нагрузки

  100 мА макс. 

Релейный вывод

• Количество каналов релейного вывода

  1 

• Количество каналов релейного вывода

  1

• Тип каналов релейного вывода

  Form C 

• Нагрузочная способность реле

  2 А @ 30 В пост.; 0.25 А @ 250 В пер. 

• Механическая износостойкость

  100000000 переключений 

Светодиодные индикаторы

• Светодиодные индикаторы

  Системный, 3G, GPS, Зарядка/Ошибка

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока (макс. напряжение солнечной панели не более +30 В) 

• Потребление тока

  макс. 400 мА @ 24 В пост.

• Защита от неверной полярности

  Есть 

Свинцово-кислотный аккумулятор

• Аккумулятор

  12 В 

• Входное напряжение

  > 16 В 

• Защита от низкого напряжения

  Разрыв соединения: 11.1 В 
  Повторное соединение: 12.6 В 

Условия эксплуатации

• Рабочая температура, °C

  -15 ~ +55 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  Есть 

• Защита EFT (IEC 61000-4-4)

  Есть 

• Защита от выброса напряжения (IEC 61000-4-5)

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  47 x 142 x 168

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
