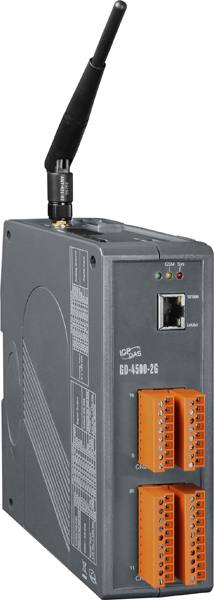

Контроллер GD-4500-2G CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Основные характеристики контроллеров

• Процессор

  80 МГц 

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

• NVRAM

  31 байт 

Параметры сотовой связи

• Диапазон частот

  Quad-band 850/900/1800/1900 МГц

• GPRS

  GPRS class 10/8; GPRS station class B 

• SMS

  MT, MO, CB, PDU, Text 

Параметры последовательной связи

• Количество портов RS-232

  2

• Количество портов RS-485

  1

Аналоговый ввод

• Количество каналов АЦП

  8 

• Разрешение АЦП, бит

  12 

• Диапазон входных сигналов по току

  0 ~ 20 мА 

• Частота выборки

  1 кГц макс. 

Дискретный ввод

• Количество каналов дискретного ввода

  3 

• Тип каналов дискретного ввода

  Сухой (Source) 

• Напряжение лог. 1

  +3.5 ~ +30 В пост. 

• Напряжение лог. 0

  +1 В макс. 

Дискретный вывод

• Количество каналов дискретного вывода

  3 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Напряжение нагрузки

  +30 В макс. 

• Ток нагрузки

  100 мА макс. 

Светодиодные индикаторы

• Светодиодные индикаторы

  Системный, GPRS

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  15 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -40 ~ +80 

• Рабочая влажность, %

  5 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  Есть 

• Защита EFT (IEC 61000-4-4)

  Есть 

• Защита от выброса напряжения (IEC 61000-4-5)

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  55 x 140 x 172

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
