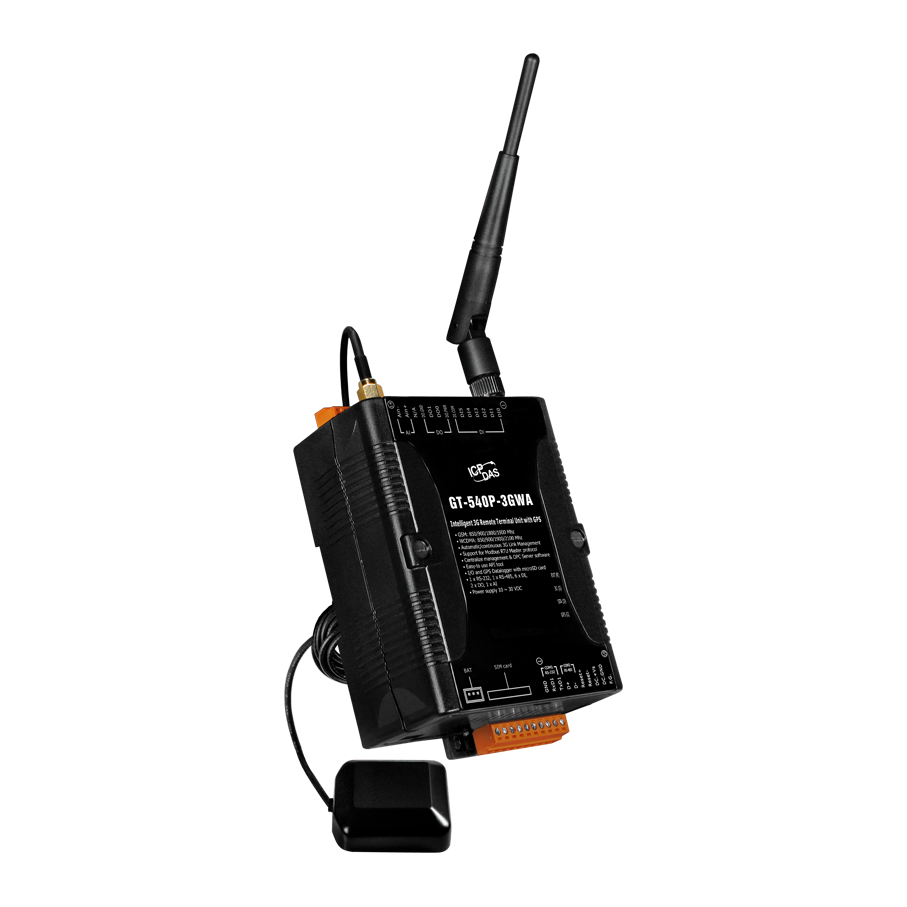

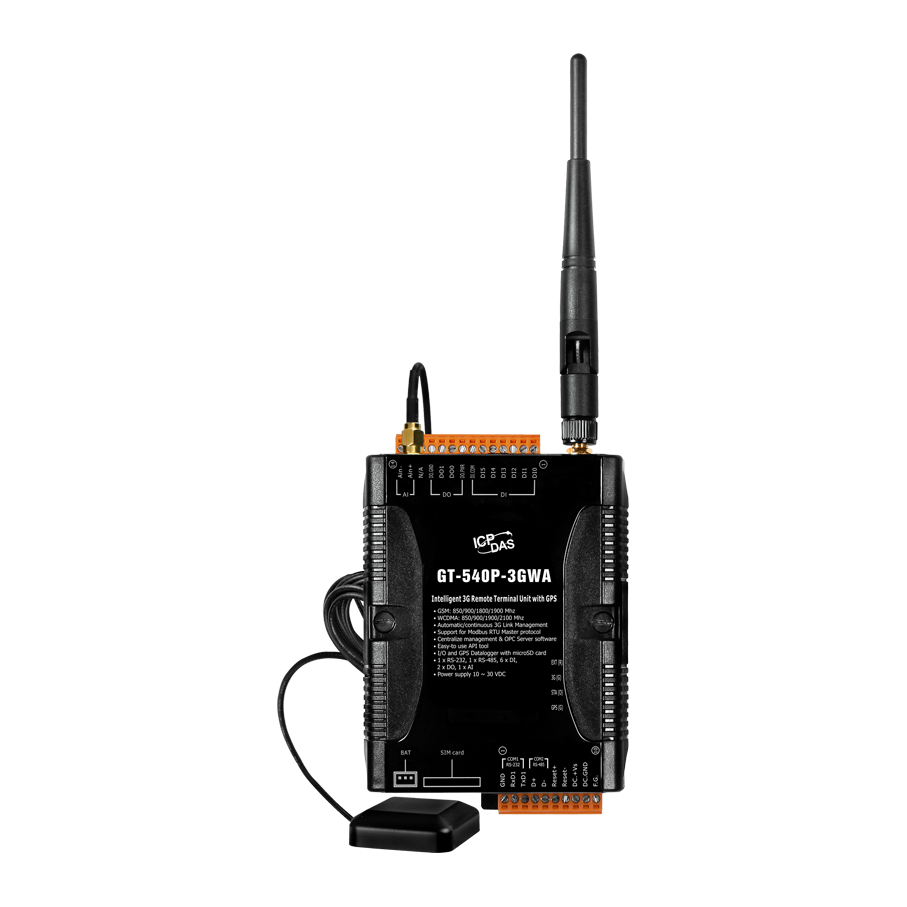

Терминальное устройство GT-540P-3GWA CR

Основные характеристики контроллеров

• Процессор

  32-битный 

• Flash-память

  512 Кб 

• SRAM

  64 Кб 

Параметры сотовой связи

• Диапазон частот

  2G: Quad-band 850/900/1800/1900 МГц; 3G: WCDMA : 850/900/1900/2100 MHz

• Класс питания

  3G: Class 3 (250 мВт @ WCDMA/HSPA) 
  2G: Class 1 (1 Вт @ 1800/1900 МГц) 
  2G: Class 4(2 Вт @ 850/900 МГц) 

• Схемы кодирования

  CS1, CS2, CS3, CS4 

Позиционирование

• Количество каналов

  32 

• Протокол GPS

  GPRMC format (NMEA 0183 version 3.01)

• Чувствительность

  Отслеживание: -159 dBm макс.; Холодный старт: -146 dBm макс. 

• Время сбора данных

  Горячий старт: 2 с.; Холодный старт: 36 с 

Параметры последовательной связи

• Количество портов RS-232

  1

• Количество портов RS-485

  1

• Передаваемые сигналы

  RS-232: Tx, Rx, GND 
  RS-485: Data+, Data- 

Аналоговый ввод

• Количество каналов АЦП

  1 

• Разрешение АЦП, бит

  12 

• Диапазон входных сигналов по току

  0 ~ 20 мА 

Дискретный ввод

• Количество каналов дискретного ввода

  6 

• Тип каналов дискретного ввода

  Sink/source 

• Напряжение лог. 1

  +3.5 ~ +30 В пост. 

• Напряжение лог. 0

  +1 В макс. 

Счетчик

• Количество каналов таймера/счётчика

  6 

• Максимальная частота входного сигнала

  40 Гц 

• Минимальная ширина импульса

  25 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  2 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Напряжение нагрузки

  +30 В макс. 

• Ток нагрузки

  100 мА макс. 

Память

• Тип слота для установки карты памяти

  Слот для SD-карты объемом до 4 Гб 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  450 мА @ 24 В пост. макс.

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +55 

• Температура хранения, °C

  -40 ~ +80 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  Есть 

• Защита EFT (IEC 61000-4-4)

  Есть 

• Изоляция каналов внутренней логики

  3750 В пост.тока 

• Защита от выброса напряжения (IEC 61000-4-5)

  Есть 

Системные характеристики

• Часы реального времени

  Есть 

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  91 x 132 x 52

Монтаж

• Монтаж

  На DIN-рейку
