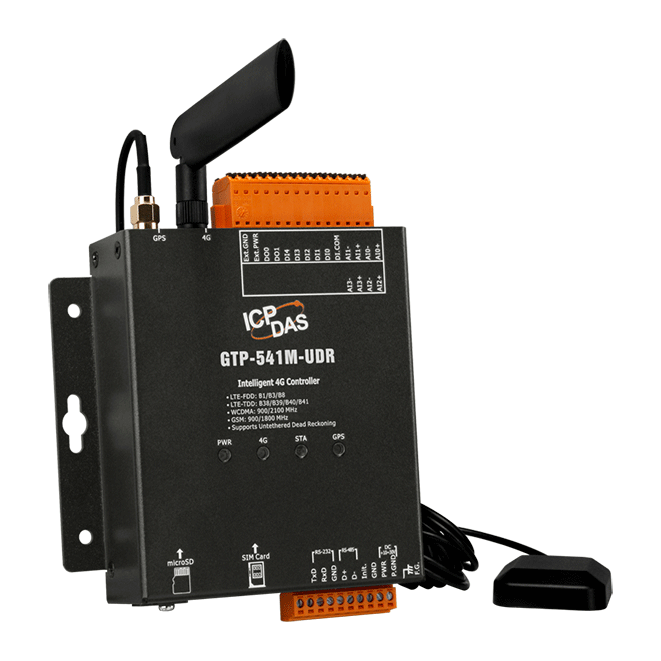

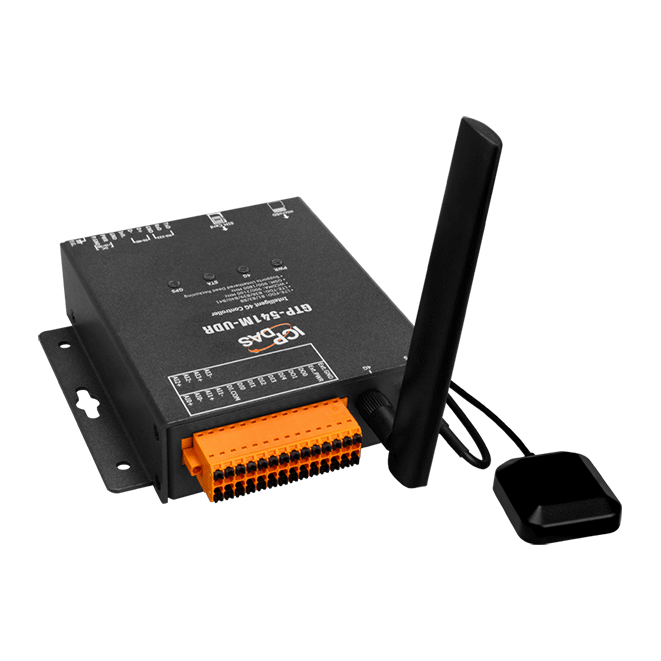

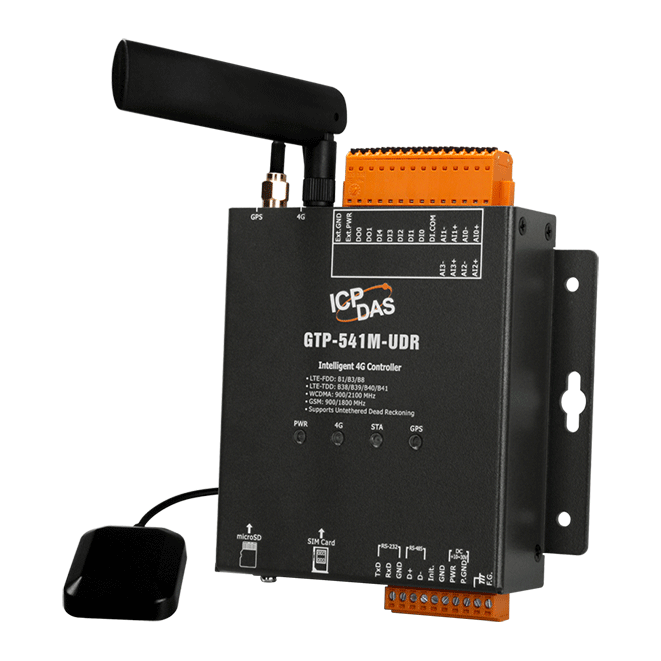

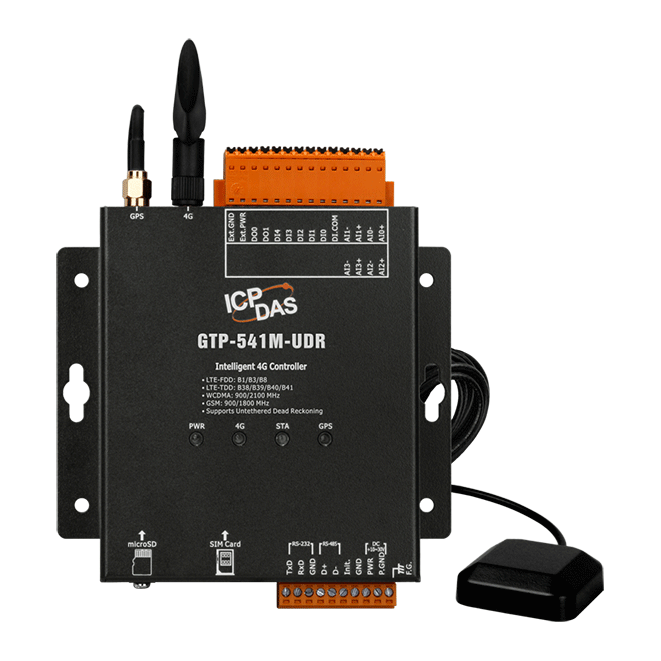

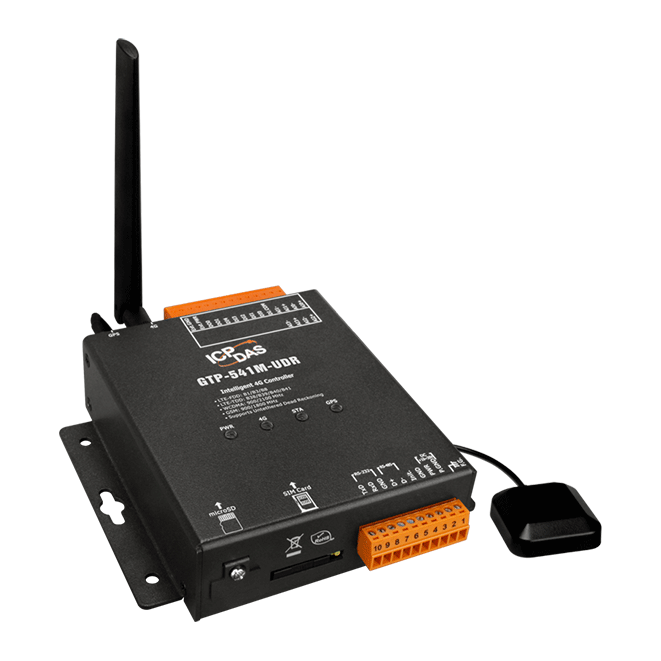

Контроллер GTP-541M-UDR CR

Основные характеристики контроллеров

• Процессор

  ARM Cortex A5 

Параметры сотовой связи

• Диапазон частот

  FDD LTE : B1/B3/B8; TDD LTE : B38/B39/B40/B41; WCDMA 900/2100 МГц; GSM 900/1800 МГц

• Класс питания

  GPRS/GSM: Class 4(2 Вт @ 850/900 МГц) 
  GPRS/GSM: Class 1 (1 Вт @ 1800/1900 МГц) 
  3G: Class 3 (250 мВт @ WCDMA/HSPA) 
  4G: Class 3 (250 мВт @ LTE) 

Позиционирование

• Количество каналов

  32 

• Протокол GPS

  NMEA 0183

Параметры последовательной связи

• Количество портов RS-485

  1

• Передаваемые сигналы

  RS-232: Tx, Rx, GND 
  RS-485: Data+, Data- 

• Скорость передачи данных, бит/с

  115200 макс. 

Аналоговый ввод

• Количество каналов АЦП

  4 

• Разрешение АЦП, бит

  16 

• Диапазон входных сигналов по напряжению

  ±10 В 

• Частота выборки

  1 кГц макс. 

Дискретный ввод

• Количество каналов дискретного ввода

  5 

• Тип каналов дискретного ввода

  Sink/source 

• Напряжение лог. 1

  +5 ~ +24 В 

• Напряжение лог. 0

  +1 В макс. 

Дискретный вывод

• Количество каналов дискретного вывода

  2 

• Напряжение нагрузки

  +24 В макс. 

• Ток нагрузки

  100 мА макс. 

Память

• Тип слота для установки карты памяти

  Слот для SD-карты объемом до 32 Гб 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR, 4G, STA, GPS

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  4.8 Вт

• Защита от неверной полярности

  Есть 

Защита

• Защита ESD (IEC 61000-4-2)

  Есть 

• Защита EFT (IEC 61000-4-4)

  Есть 

• Защита от выброса напряжения (IEC 61000-4-5)

  Есть 

Системные характеристики

• Часы реального времени

  Есть 

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  113 x 125 x 34

Монтаж

• Монтаж

  На DIN-рейку 
  настенный
