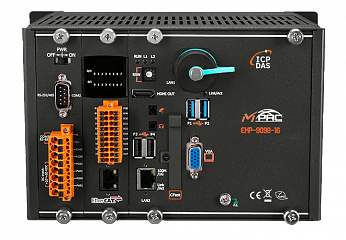

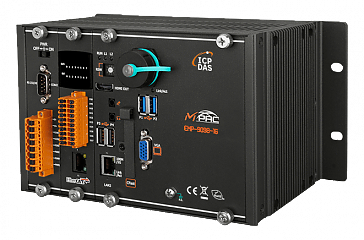

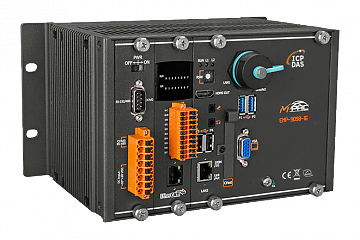

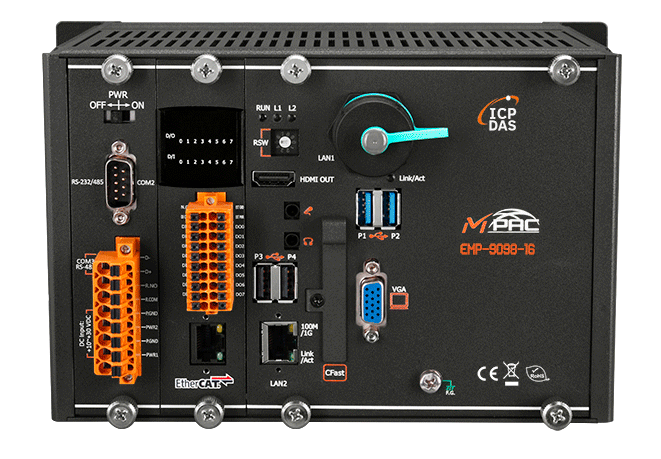

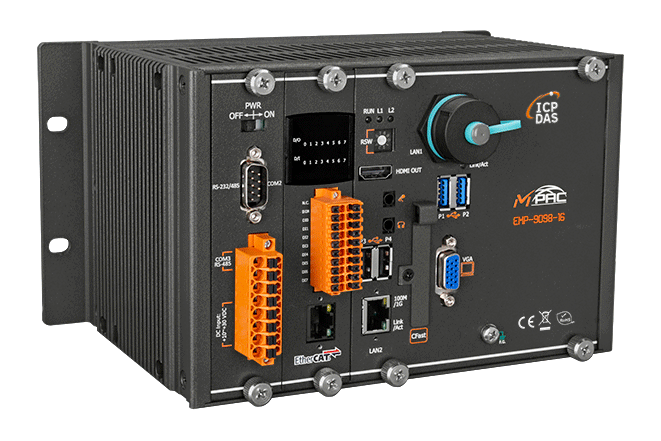

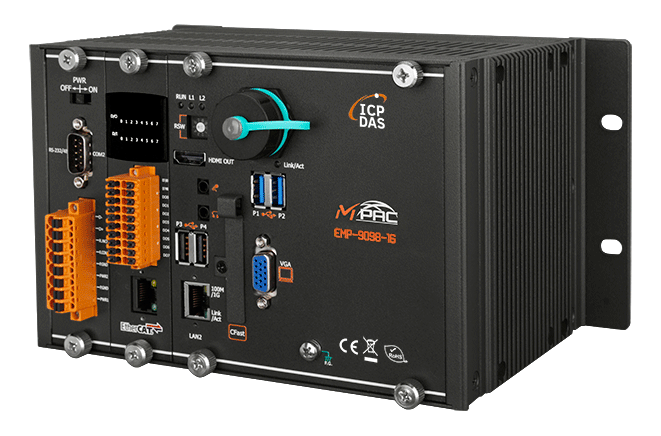

Контроллер EMP-9098-16

Среда программирования контроллеров

• Среда программирования

  Win-GRAF 

• Стандарт

  МЭК 61131-3 

• Языки

  LD 
  ST 
  FBD 
  SFC 
  IL 

Видеоинтерфейсы

• Интерфейсы

  HDMI 
  VGA 

• Максимальное разрешение

  VGA 1280 x 1024 ~ 1920 x 1080 (16 : 9), 640 x 480 ~ 1024 x 768 (4 : 3), HDMI 2560 x 1600 при 24 бит/сек. 

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) 

Основные характеристики контроллеров

• Процессор

  Intel Atom E3950 (1.6 ~ 2.0 GHz) 

• Модули расширения

  Нет 

• Тип карты памяти

  CFast 

• Объем карты памяти

  до 32 Гб 

• Flash-память

  64 Гб (слот mSATA) 

• Память EEPROM

  16 Кб 

• MRAM

  128 Кб

• SDRAM

  8 Гб DDR4 

Прочая периферия

• Зуммер

  Есть 

Интерфейс USB

• Количество USB-портов

  4

• Стандарт USB

  USB 2.0 

Интерфейс EtherCAT

• Программируемый контроллер EtherCAT Master

  Да 

• Количество портов

  1 x RJ-45 

• Количество осей

  Макс. 16 

• Количество узлов

  Макс. 512 

• Рекомендуемый тип кабеля

  Кабель Ethernet (мин. CAT 5e), изолированный 

Параметры последовательной связи

• Количество портов RS-485

  1

• Количество портов RS-232/485

  1

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: Tx, Rx, GND 

• Изоляция последовательной линии

  3 кВ 

Управление движением

• Линейная интерполяция

  Любые 2 или 32 оси 

• Круговая интерполяция

  2/3 оси 

• Винтовая интерполяция

  3 оси 

Дискретный ввод

• Тип каналов дискретного ввода

  Влажный контакт (Sink, Source) 

• Изоляция каналов

  3000 В пост.тока 

• Напряжение в открытом состоянии

  +19 ~ +24 В 

• Напряжение в закрытом состоянии

  +11 В макс. 

Дискретный вывод

• Максимальная нагрузка на канал

  1 А 

• Напряжение нагрузки

  + 24 В 

• Изоляция каналов

  3000 Vrms 

Память

• Уникальный аппаратный номер (64 бит)

  Есть 

Светодиодные индикаторы

• Светодиодные индикаторы

  1 x System, 3 x Programmable

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  18.5 Вт

• Возможность подключения резервного источника электропитания

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +60 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Напряжение изоляции, В

  1000 

Системные характеристики

• Часы реального времени

  Секунды, минуты. часы, дни недели, месяц, год 

• Сторожевой таймер

  Есть (0.8 секунд) 

Операционная система

• Операционная система

  Windows 10 IoT 

• Программные пакеты

  .Net Compact Framework 3.5~4.8

• SDK

  Dll for VC, Dll for Visual Studio.Net 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  239 x 164 x 133

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  DIN-рейка 
  Устройство 
  краткое руководство пользователя 
  промышленный разъем RJ45 
  монтажный комплект 
  Слот CF с картой CFast
