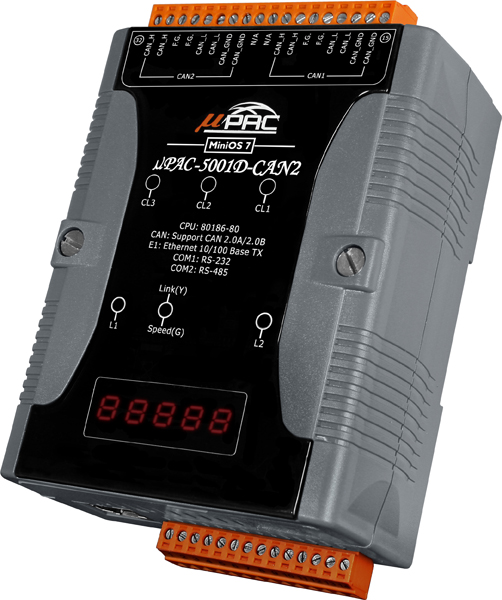

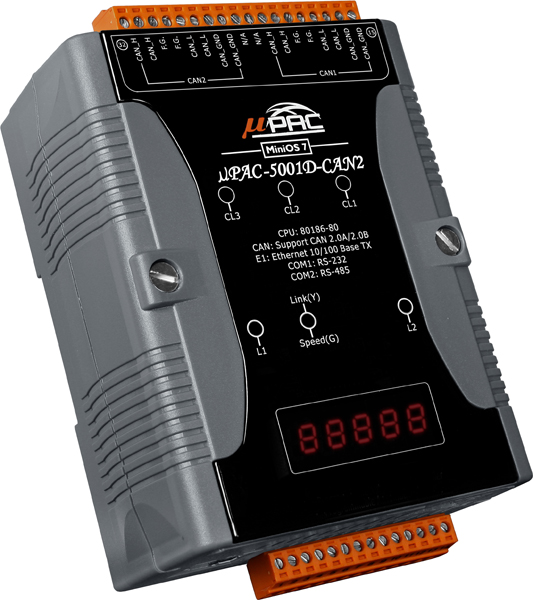

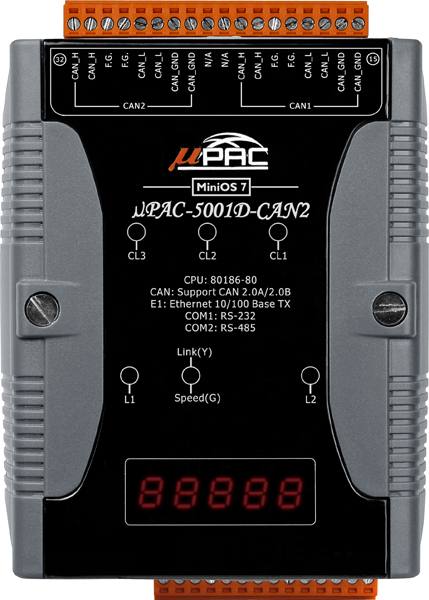

Контроллер uPAC-5001D-CAN2

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Основные характеристики контроллеров

• Процессор

  80186, 80 МГц 

• Тип карты памяти

  MicroSD 

• Объем карты памяти

  1 или 2 Гб 

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

Интерфейс CAN

• Количество портов CAN

  2

• Спецификация шины CAN

  ISO 11898-2 CAN 2.0A/B 

• Приемопередатчик CAN

  NXP TJA1042 

• Скорость передачи данных

  до 1 Мбита/сек 

• Контроллер CAN

  NXP SJA1000T 

• Разъем порта CAN

  Клемма 

• Терминальный резистор

  120 Ом (выбирается джампером) 

Параметры последовательной связи

• Количество портов RS-232

  1

• Количество портов RS-485

  1

Память

• Уникальный аппаратный номер (64 бит)

  Есть 

Светодиодные индикаторы

• Светодиодные индикаторы

  5 программируемых индикаторов, индикаторы Ethernet

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  2.5 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Системные характеристики

• Часы реального времени

  Есть 

• Сторожевой таймер

  Есть (0.8 секунд) 

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
