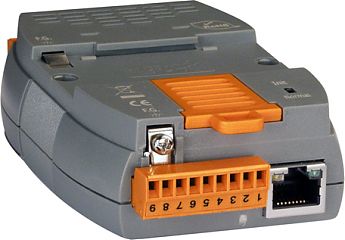

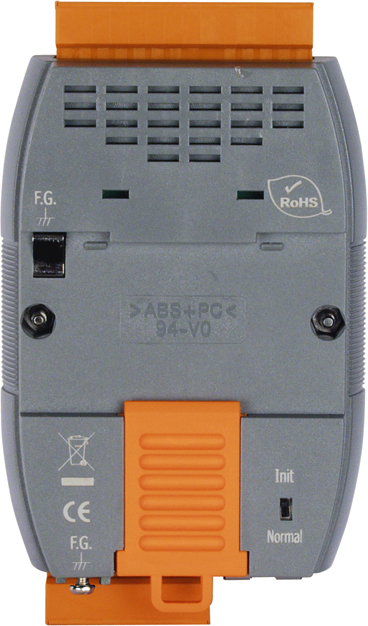

Контроллер uPAC-7186EGD-G CR

Среда программирования контроллеров

• Среда программирования

  IsaGRAF Ver. 3 

• Стандарт

  МЭК 61131-3 

• Языки

  LD 
  ST 
  FBD 
  SFC 
  IL 
  FC 

• Максимальный размер кода

  64 Кб 

• Время сканирования

  2 ~ 25 мс для обычных программ; 10 ~ 125 мс для сложных программ 

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Основные характеристики контроллеров

• Процессор

  80186, 80 МГц 

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  640 Кб 

• NVRAM

  31 байт 

Параметры последовательной связи

• Количество портов RS-232

  1

• Количество портов RS-485

  1

• Передаваемые сигналы

  RS-232: TxD, RxD, RTS, CTS, GND 
  RS-485: Data+, Data- 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет 

• Стоповые биты

  1 

Дискретный ввод

• Количество каналов дискретного ввода

  1 

• Напряжение лог. 1

  Замкнут на GND 

• Напряжение лог. 0

  Открытый 

Дискретный вывод

• Количество каналов дискретного вывода

  1 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение нагрузки

  30 В макс. 

Локальный ввод/вывод

• Опциональный мезонинный модуль

  Предусмотрен 

Память

• Уникальный аппаратный номер (64 бит)

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  2.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  5 ~ 90 

Системные характеристики

• Операционная система

  MiniOS7 

• Cреда разработки

  IsaGRAF 

• Часы реального времени

  Есть 

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
