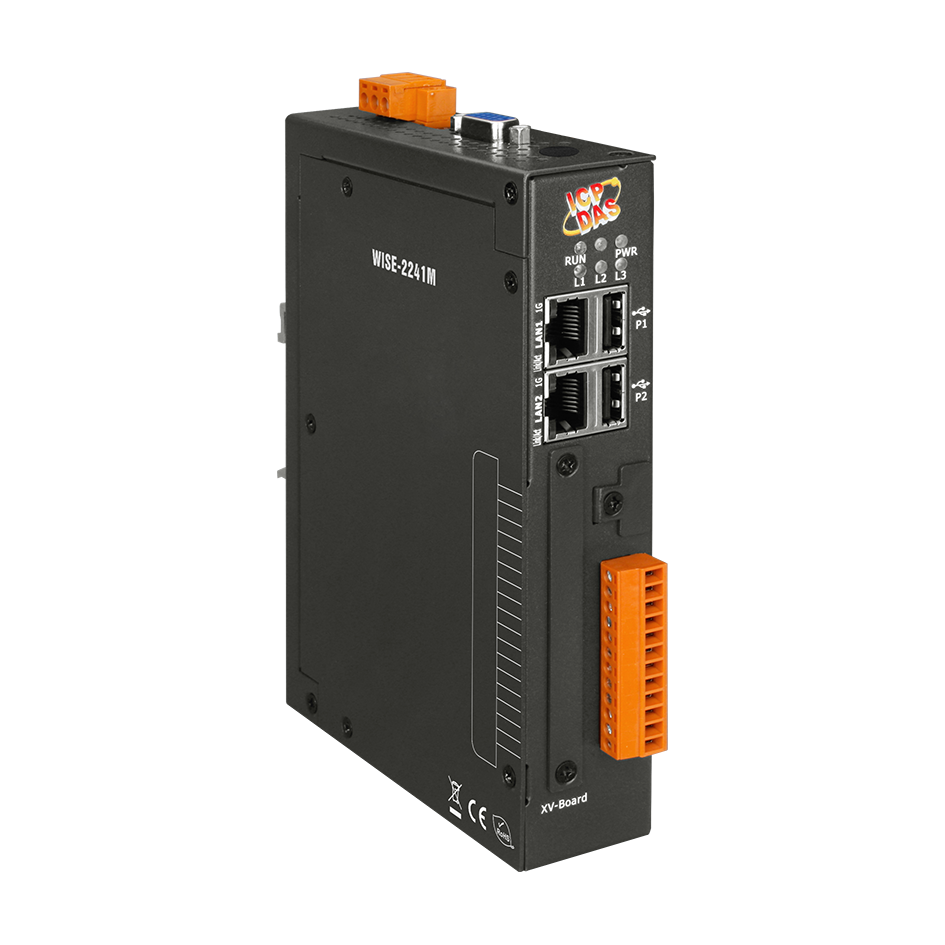

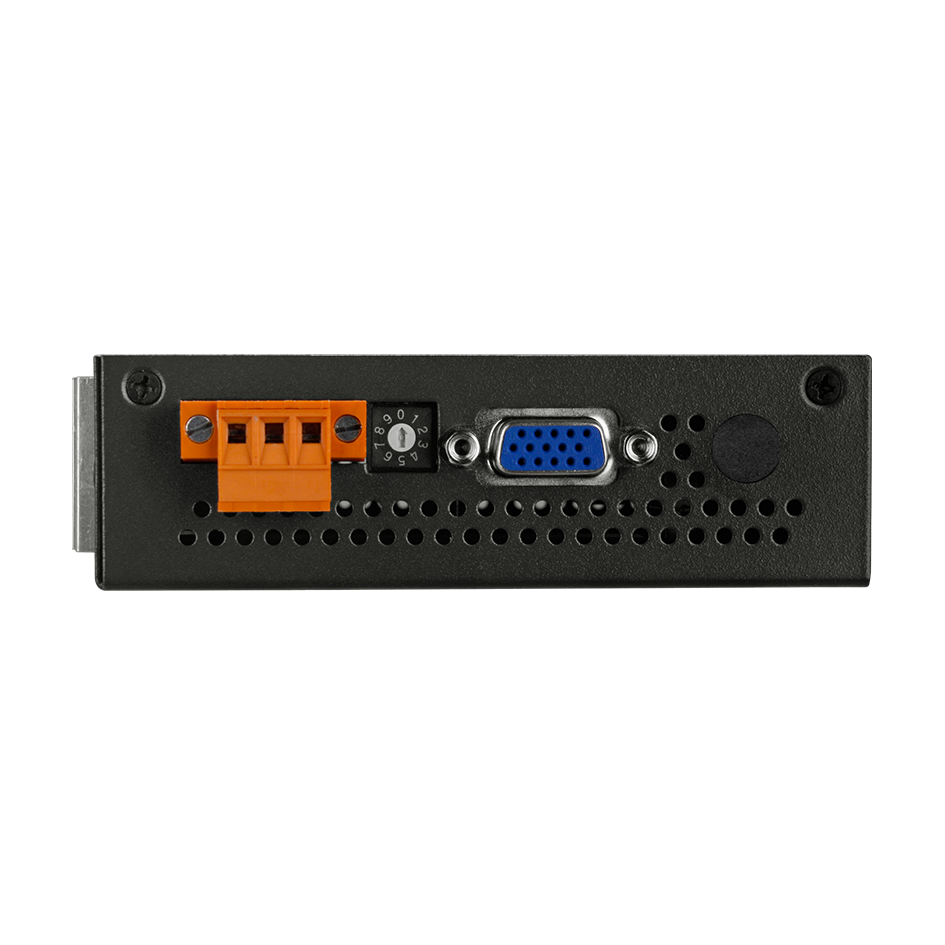

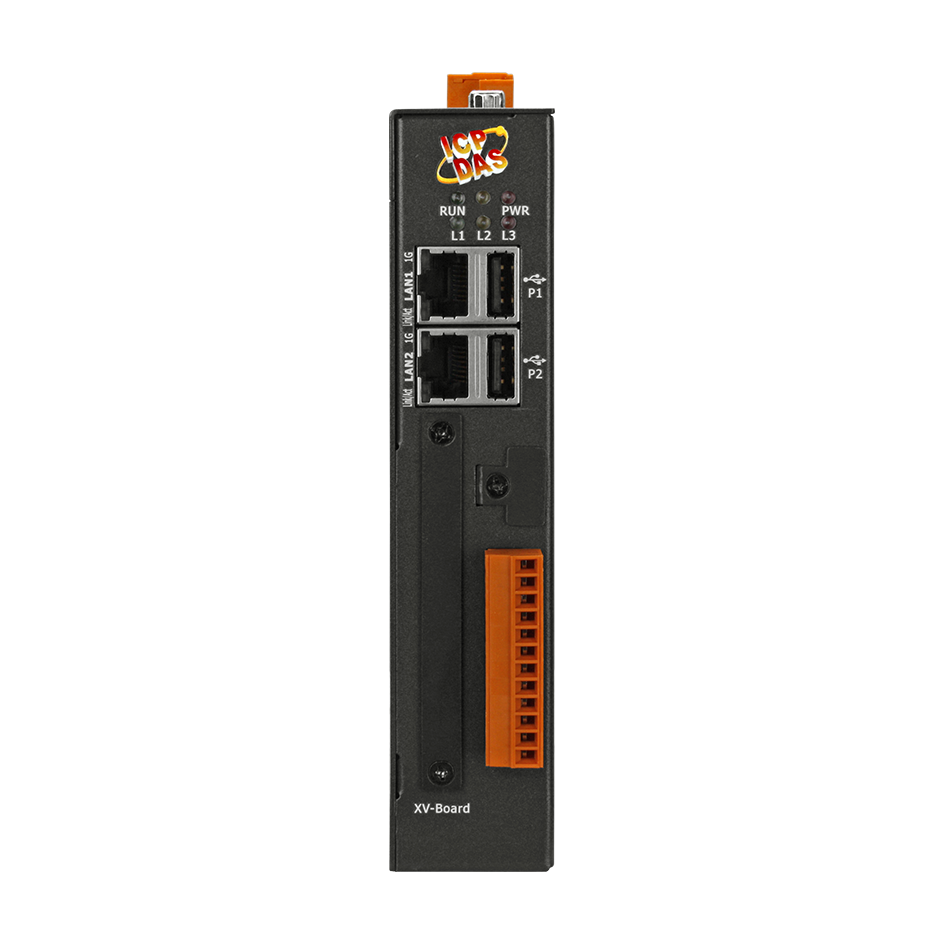

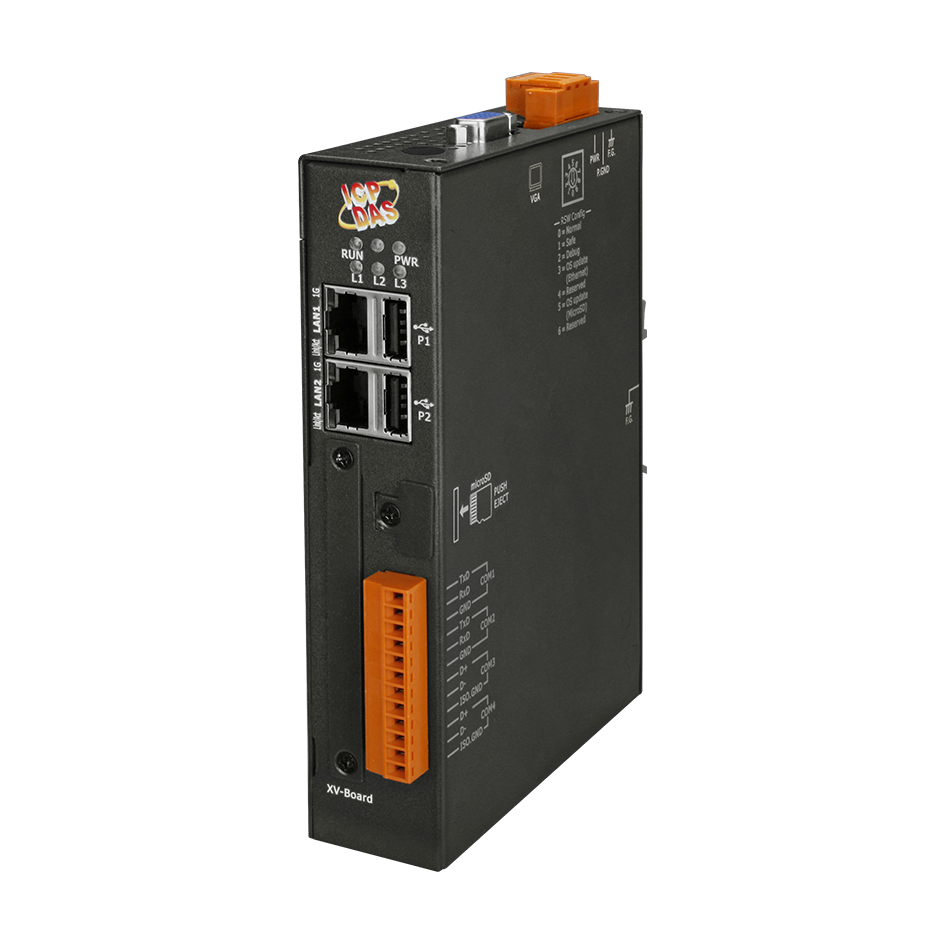

IoT-контроллер WISE-2241M CR

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) (Auto-negotiating, Auto MDI/MDI-X) 

Основные характеристики контроллеров

• Процессор

  16-битный ARM CPU 

• Объем карты памяти

  до 32 Гб 

Устанавливаемые модули

• Шина расширения

  Да 

Интерфейс Modbus

• Протокол

  Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Параметры последовательной связи

• Количество портов RS-232

  1

• Количество портов RS-485

  2

• Передаваемые сигналы

  RS-232: Tx, Rx, GND 
  RS-485: Data+, Data- 

• Скорость передачи данных, бит/с

  115200 макс. 

• Изоляция последовательной линии

  2.5 кВ для COM 4 

Действия THEN/ELSE

• Дискретный ввод (счетчик)

  Reset 

• Дискретный вывод (счетчик)

  Reset 

• Канал аналогового вывода

  Изменить значение 

• Канал дискретного вывода

  ON, OFF, Pulse 

• Расписание

  Старт, Стоп 

• Внутренний регистр

  Поменять значение 

• Таймер

  Старт, Reset 

• Состояние

  Включить, Выключить 

• Peer-to-Peer

  DO(On/Off), AO, IR 

• Email

  Отправить 

• CGI-команды

  Отправить 

• Скрипты

  Выполнить 

• Регистратор данных

  Старт, Стоп, Одноразовая запись 

Условия IF

• Канал дискретного ввода

  Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

• Канал аналогового ввода

  =, <, >, >=, <= 

• Дискретный ввод (счетчик)

  =, >, <, >=, <=, Изменить 

• Дискретный вывод (счетчик)

  =, >, <, >=, <=, Изменить 

• Внутренний регистр

  =, <, >, >=, <= 

• Peer-to-Peer

  DI, AI, DI счетчик, DO счетчик, IR 

• Таймер

  Таймаут, Не Таймаут 

• Расписание

  В пределах, Вне пределов 

• Состояние

  Включить, Выключить 

Функции

• Логические правила IF-THEN-ELSE

  3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

• Внутренние регистры

  Хранение временных переменных и обмен данными по Modbus/TCP 

• Правило конфигурации web-сайта

  Доступ к Web-интерфейсу WISE для задания логических правил через браузер 

• Расписание

  Установка регуляных заданий 

• Регистратор данных

  Задание параметров записи данных, формата, операций поиска файлов 

• Скрипты

  Задание групп действий THEN/ELSE 

• Таймеры

  Задержка / Отсчет 

• SMS

  Отправить SMS на заранее заданные мобильные номера 

• Удаленные модули Peer-to-Peer

  Установка параметров соединения 

Память

• Уникальный аппаратный номер (64 бит)

  Есть 

Светодиодные индикаторы

• Светодиодные индикаторы

  Power/Run LED, L1, L2

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  4.8 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Системные характеристики

• Процессор

  32-битный CPU 

Размеры и вес

• Габаритные размеры, мм

  91 x 132 x 52

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
