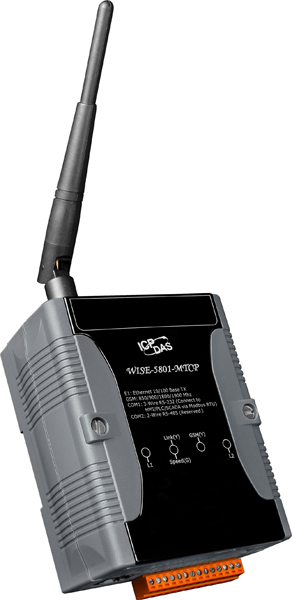

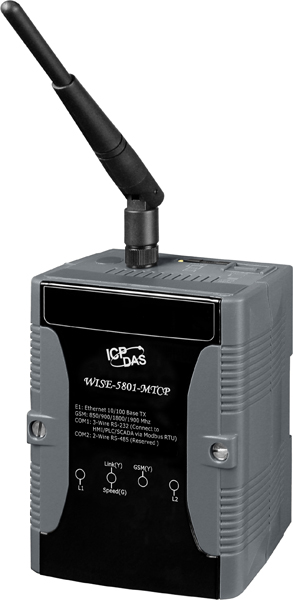

Модуль WISE-5801-MTCP

Параметры связи

• Порты Ethernet

  10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Основные характеристики контроллеров

• Объем карты памяти

  до 32 Гб 

• Flash-память

  512 Кб 

• SRAM

  768 Kб 

Устанавливаемые модули

• Шина расширения

  Да 

Интерфейс Modbus

• Протокол

  Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Параметры последовательной связи

• COM 1

  RS-232 (TxD, RxD, RTS, CTS, GND), без изоляции, 115200 бод макс.

• COM 2

  RS-485 (D2+, D2-), автоматическая настройка скорость, без изоляции, 115200 бод макс. (Зарезервирован) 

Действия THEN/ELSE

• Дискретный ввод (счетчик)

  Reset 

• Канал аналогового вывода

  Изменить значение 

• Канал дискретного вывода

  ON, OFF, Pulse 

• Расписание

  Старт, Стоп 

• Внутренний регистр

  Поменять значение 

• Таймер

  Старт, Reset 

• Состояние

  Включить, Выключить 

• Email

  Отправить 

• CGI-команды

  Отправить 

• Скрипты

  Выполнить 

• Регистратор данных

  Старт, Стоп, Одноразовая запись 

Условия IF

• Канал дискретного ввода

  ON, OFF, из ON в OFF, из OFF в ON, Переключить 

• Канал аналогового ввода

  =, <, >, >=, <= 

• Дискретный ввод (счетчик)

  =, >, <, >=, <=, Изменить 

• Внутренний регистр

  =, <, >, >=, <= 

• Таймер

  Таймаут, Не Таймаут 

• Расписание

  В пределах, Вне пределов 

• Состояние

  Включить, Выключить 

Функции

• Логические правила IF-THEN-ELSE

  3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

• Внутренние регистры

  Удерживание временных переменных и обмен данными по Modbus/TCP 

• Правило конфигурации web-сайта

  Доступ к Web-интерфейсу WISE для задания логических правил через браузер 

• Расписание

  Установка регуляных заданий 

• Регистратор данных

  Задание параметров записи данных, формата, операций поиска файлов 

• Скрипты

  Задание групп действий THEN/ELSE 

• Таймеры

  Задержка / Отсчет 

• SMS

  Отправить SMS на заранее заданные мобильные номера 

Светодиодные индикаторы

• Светодиодные индикаторы

  Системные; Порт Ethernet

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  2 Вт

• Возможность подключения резервного источника электропитания

  Есть 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Системные характеристики

• Процессор

  16-битный CPU 

• Часы реального времени

  Секунды, минуты. часы, дни недели, месяц, год 

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  91 x 123 x 52

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
