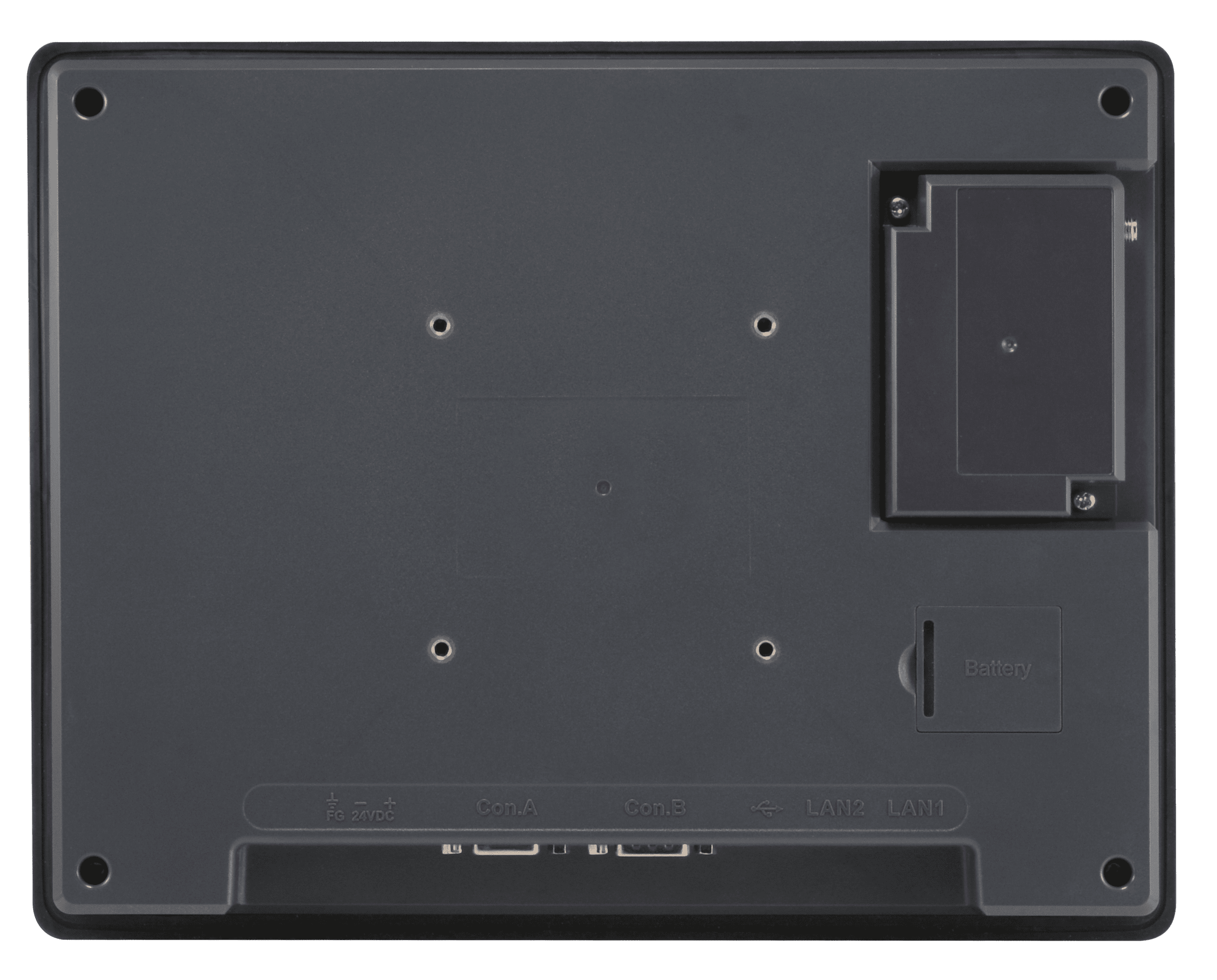

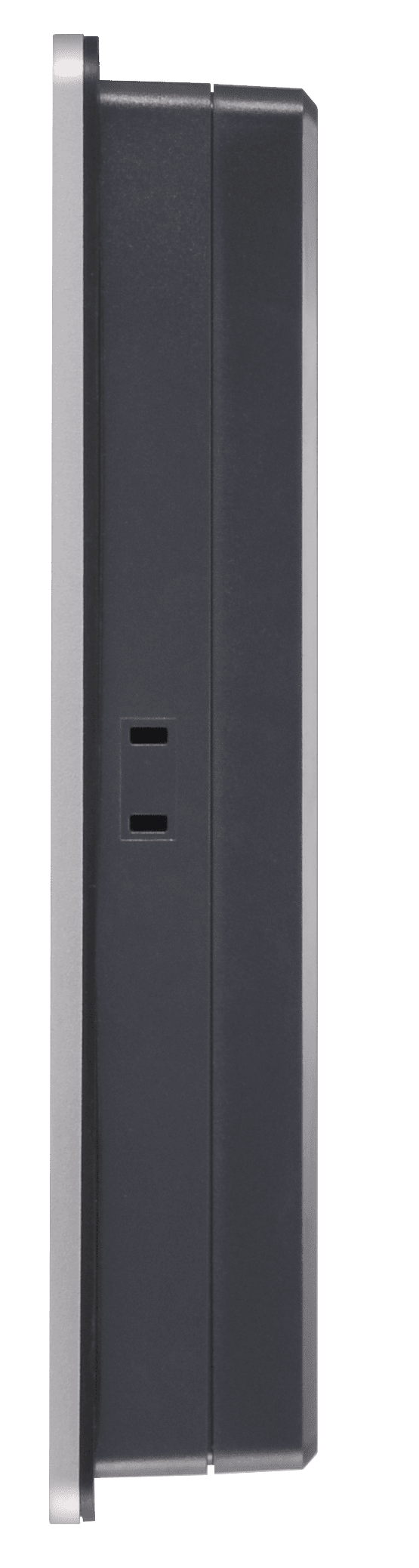

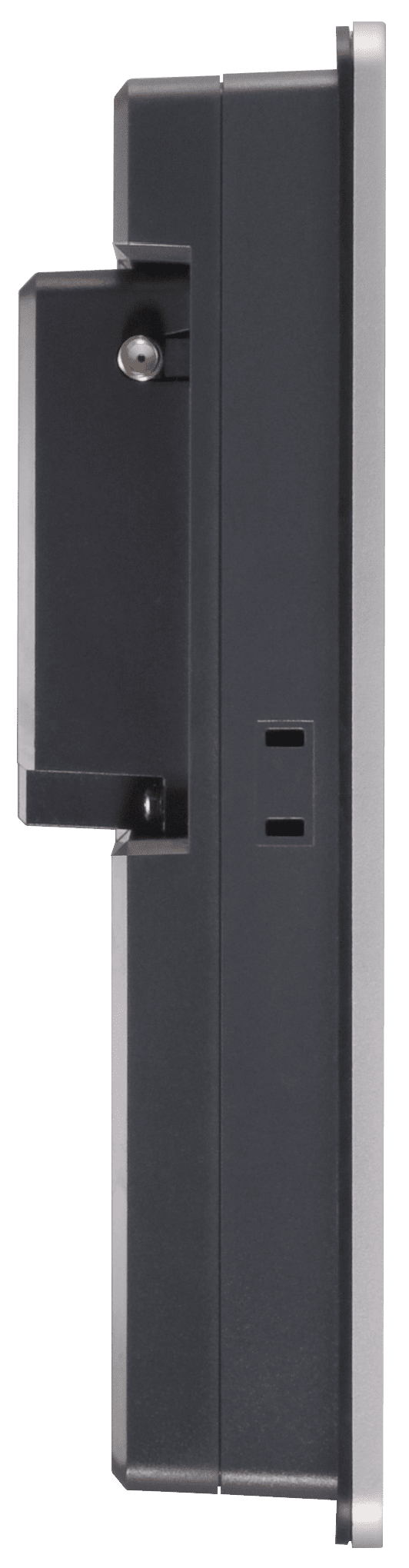

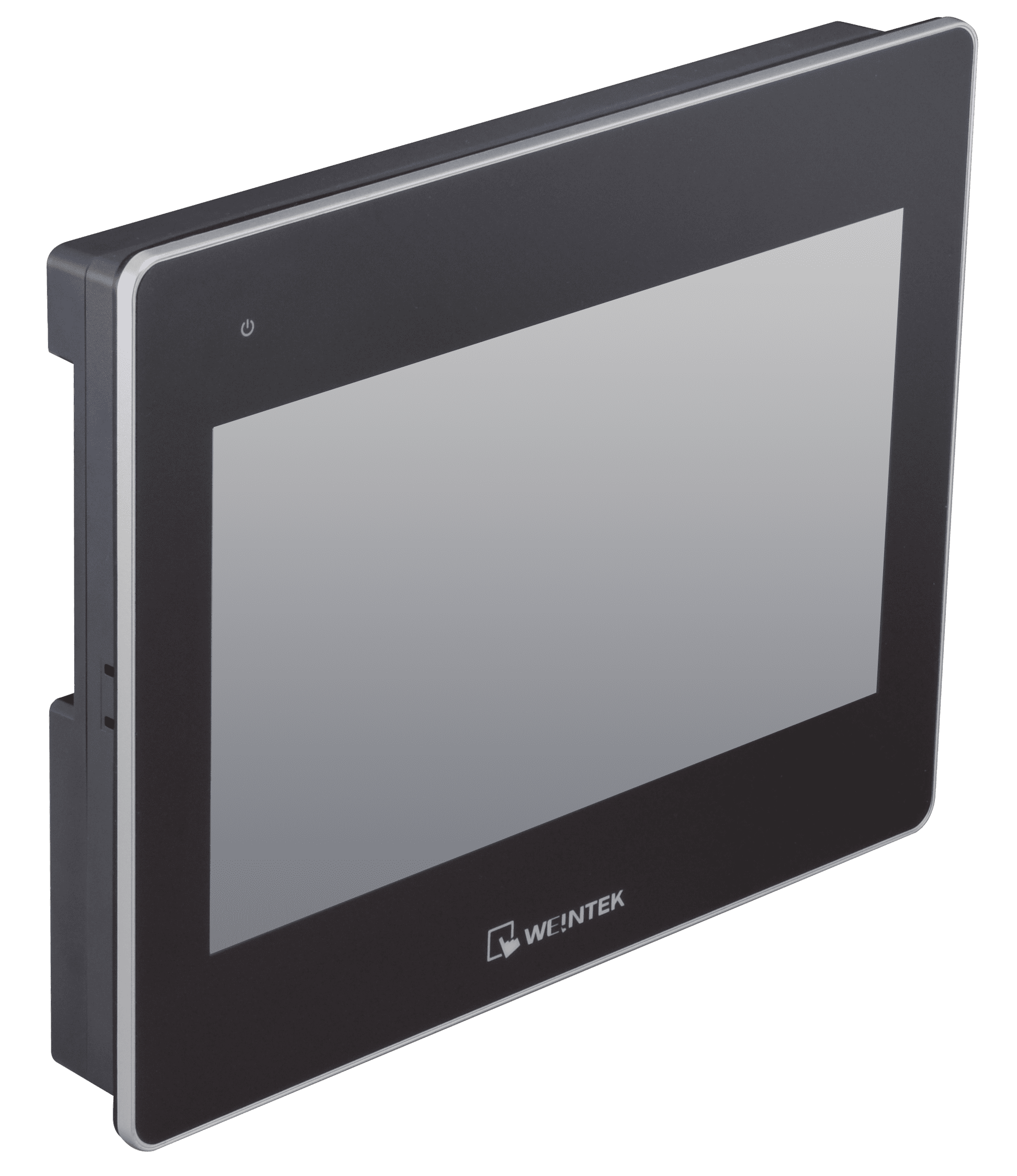

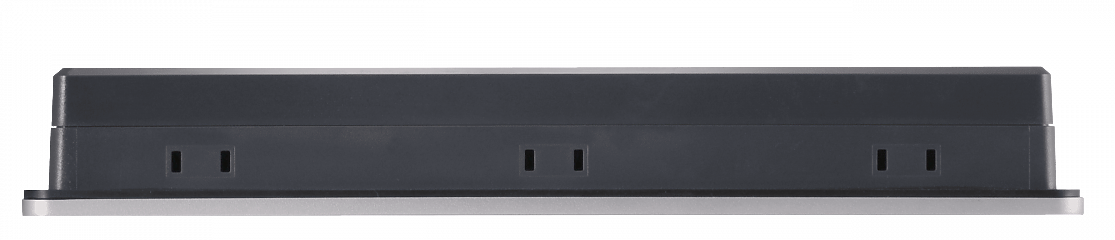

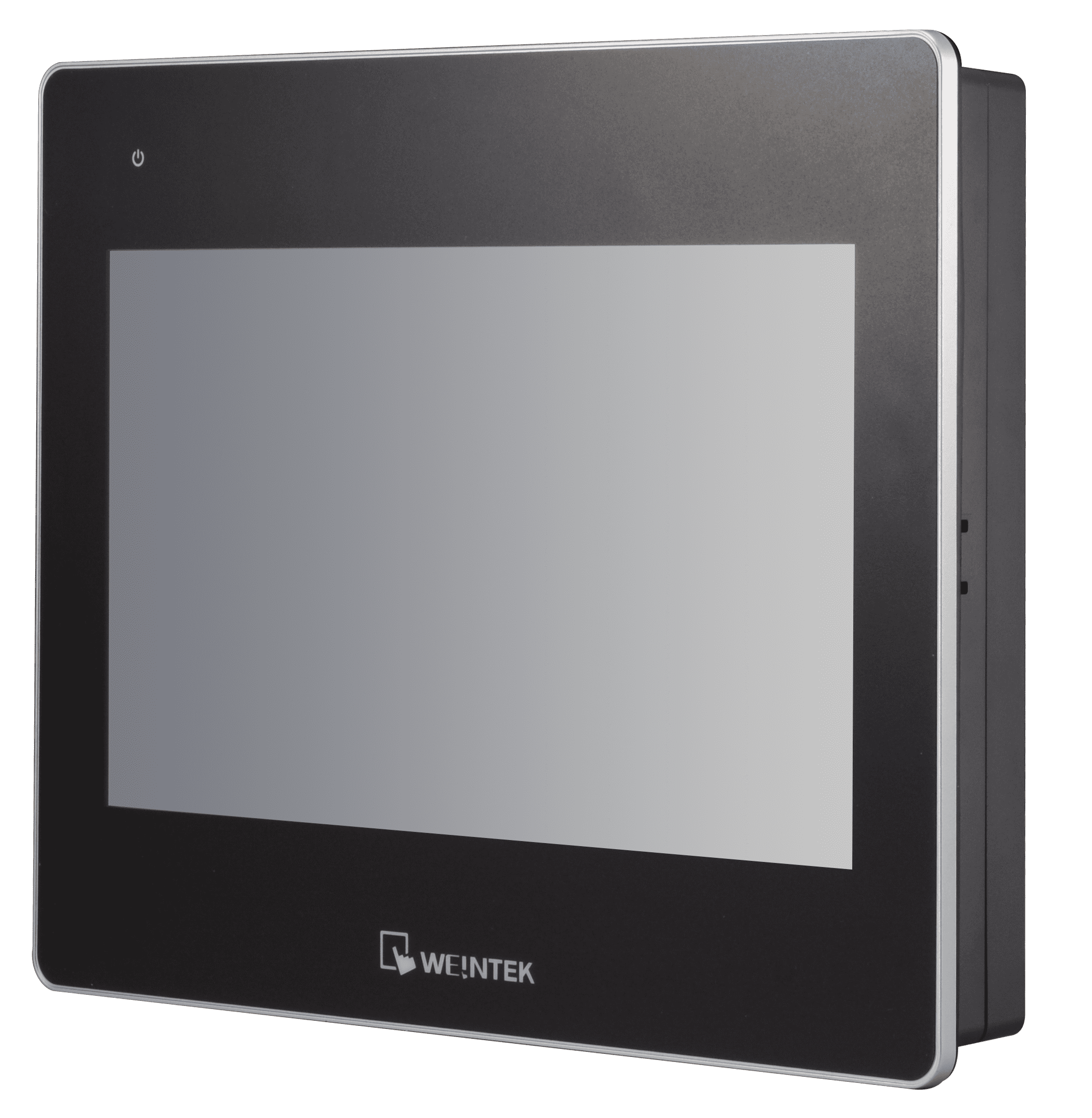

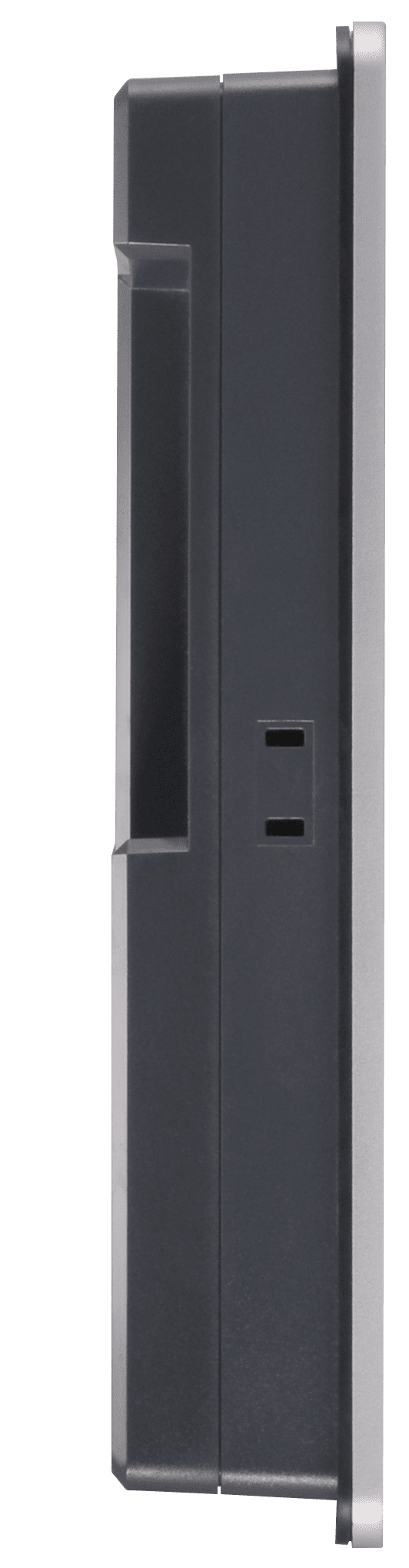

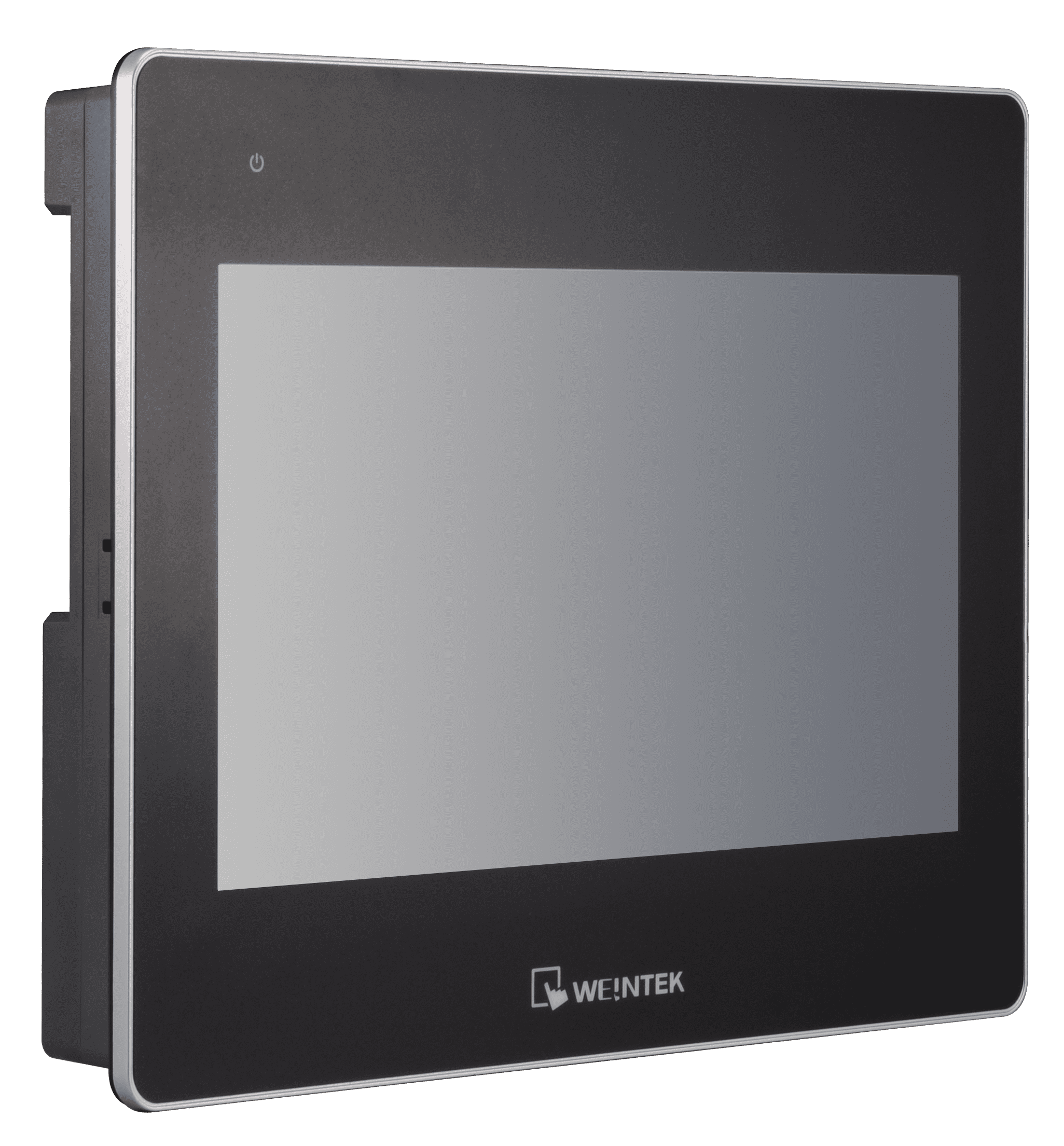

Панель оператора cMT3102X

Дисплей

• Диагональ экрана

  10.1'' 

• Тип матрицы

  TFT 

• Контрастность

  500:1 

• Яркость экрана

  350 кд/кв.м 

• Угол обзора

  70/70/80/80

• Разрешение экрана

  1024 x 600 

• Тип сенсора

  Резистивный, 4-проводной 

• Продолжительность работы лампы подсветки, час

  > 50 000 

• Точность интерпретации нажатий

  ±2% по горизонтали/вертикали 

• Цветность

  16.7 M 

• Тип подсветки

  LED 

Интерфейсы

• USB

  1 x USB 2.0 

• Видеовход

  Отсутствует 

• Аудиовыход

  Отсутствует 

• Последовательные порты

  Com1: RS-232 
  Com2: RS-485 
  COM3: RS-232/RS-485, CAN Bus 

• Ethernet

  1 x 10/100 BaseTx 
  1 x 10/100/1000 BaseTx 

• Слот для SD-карты

  Отсутствует 

• Wi-Fi

  Опциональный модуль M02 

• Шина CAN

  CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 

• Поддержка MPI

  COM2/COM3 RS-485 2W поддерживает MPI 187.5K 

Основные характеристики контроллеров

• Flash-память

  4 Гб 

• RAM

  1 Гб 

Требования к электропитанию

• Рабочее напряжение

  24 ± 20% В пост. 

• Потребление тока

  1 А

• Разъем электропитания

  Клемма 

• Развязка цепи питания

  Есть 

• Сопротивление изоляции

  Не менее 50 МОм @ 500 В (пост.) 

• Напряжение изоляции

  500 В пер. (1 мин.) 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +50 

• Температура хранения, °C

  -20 ~ +60 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита лицевой панели

  UL Type 4X (внутри помещения) / NEMA4 / IP66 

• Защита от вибраций

  10 ~ 25 Гц (X, Y, Z, 2G 30 минут) 

Системные характеристики

• Операционная система

  Проприетарная Linux-based OS 

• Процессор

  4-ядерный RISC 

• Среда разработки проектов

  EasyBuilder Pro 

• Удаленный доступ

  VNC Client 
  cMT Server 
  VNC Server 
  EasyAccess 2.0 (опционально) 
  Dashboard (Опционально) 

• Часы реального времени

  Есть 

• Поддержка EasyAccess 2.0

  Да (опционально) 

• Поддержка CODESYS

  Да (опционально) 

• Поддержка Weincloud Dashboard

  Да (опционально) 

• Поддержка cMT Viewer

  Да 

Конструктивные свойства

• Материал корпуса

  Пластик 

• Размер монтажного отверстия, мм

  260 x 202

Размеры и вес

• Габаритные размеры, мм

  271 x 213 x 38

• Вес нетто, кг

  1.2

Монтаж

• Монтаж

  VESA 75 
  Панельный 

Наличие международных сертификатов

• Сертификаты

  CE, UL, RoHS 

Гарантийный срок

• Гарантийный срок

  1 год 

Комплект поставки

• Комплект поставки

  Устройство 
  разъем питания 
  монтажный комплект 
  Инструкция по установке 
  Зажим для USB и стяжка
