Сенсорная панель SV-3201

Распечатать
Доступно к заказу
6125523 ICP DAS 
1 394.52 USD
694 945.10 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки

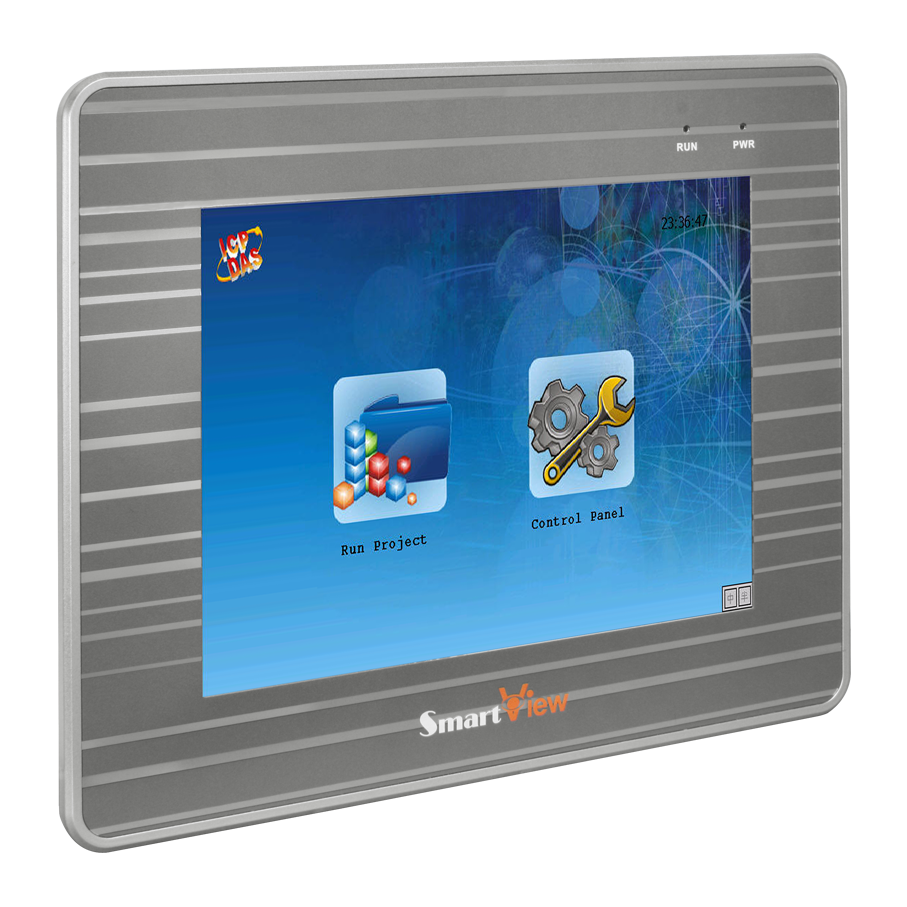

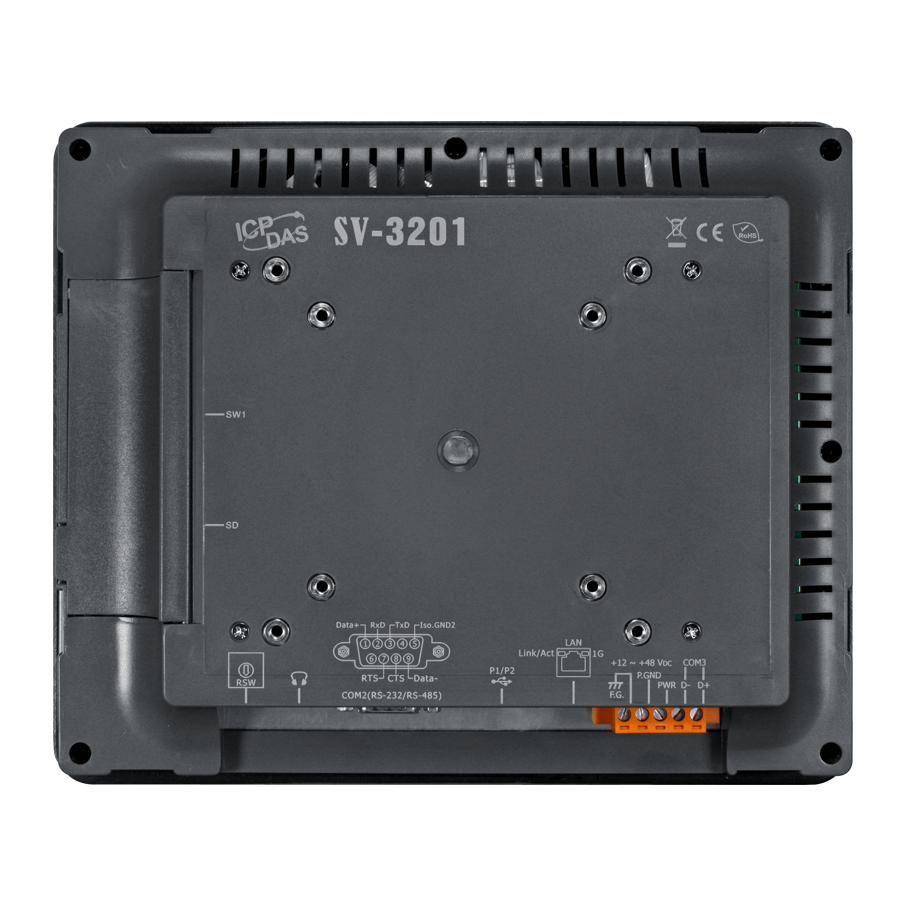

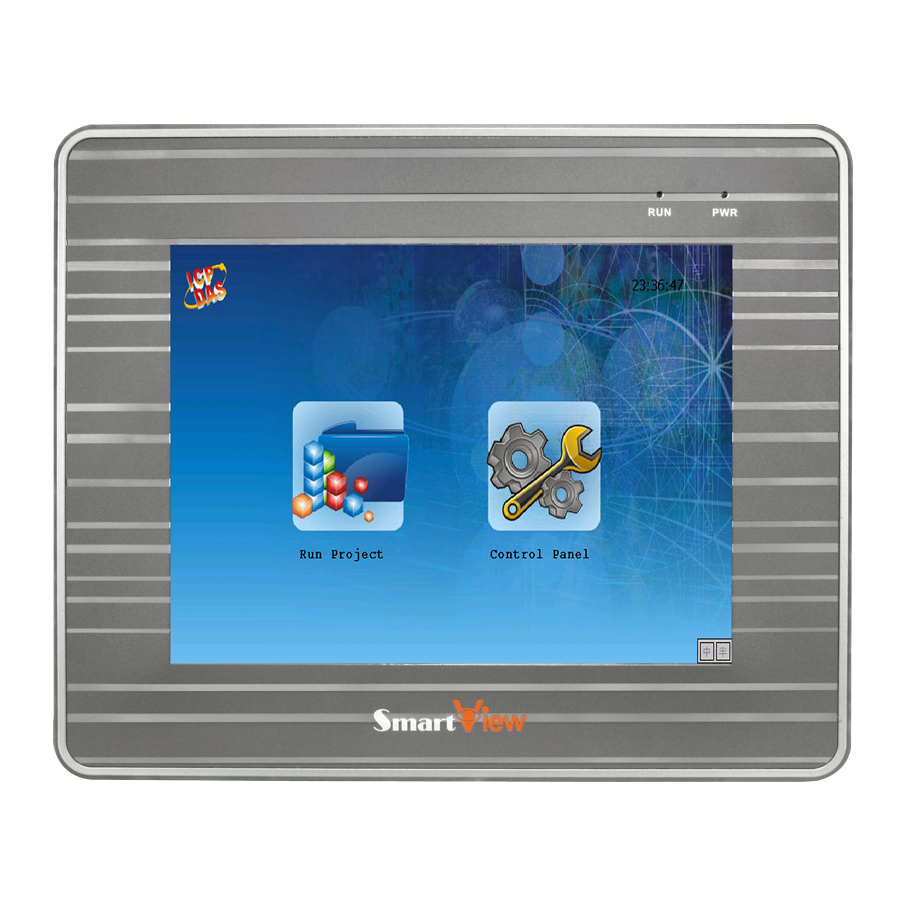

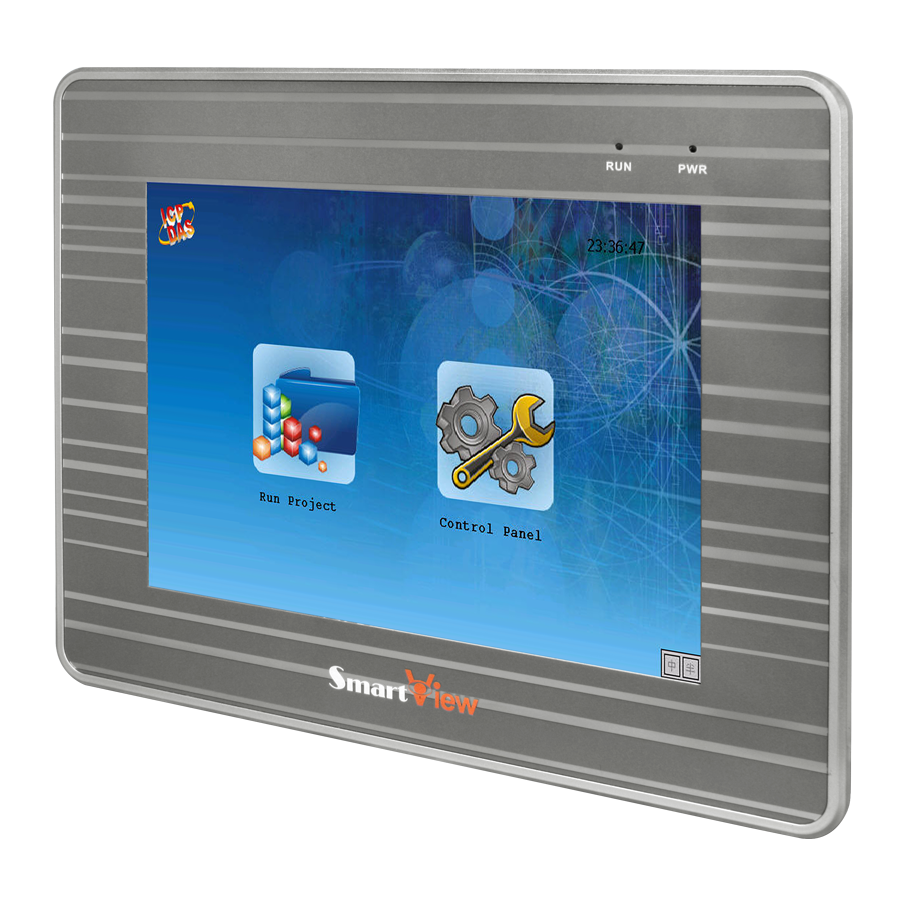

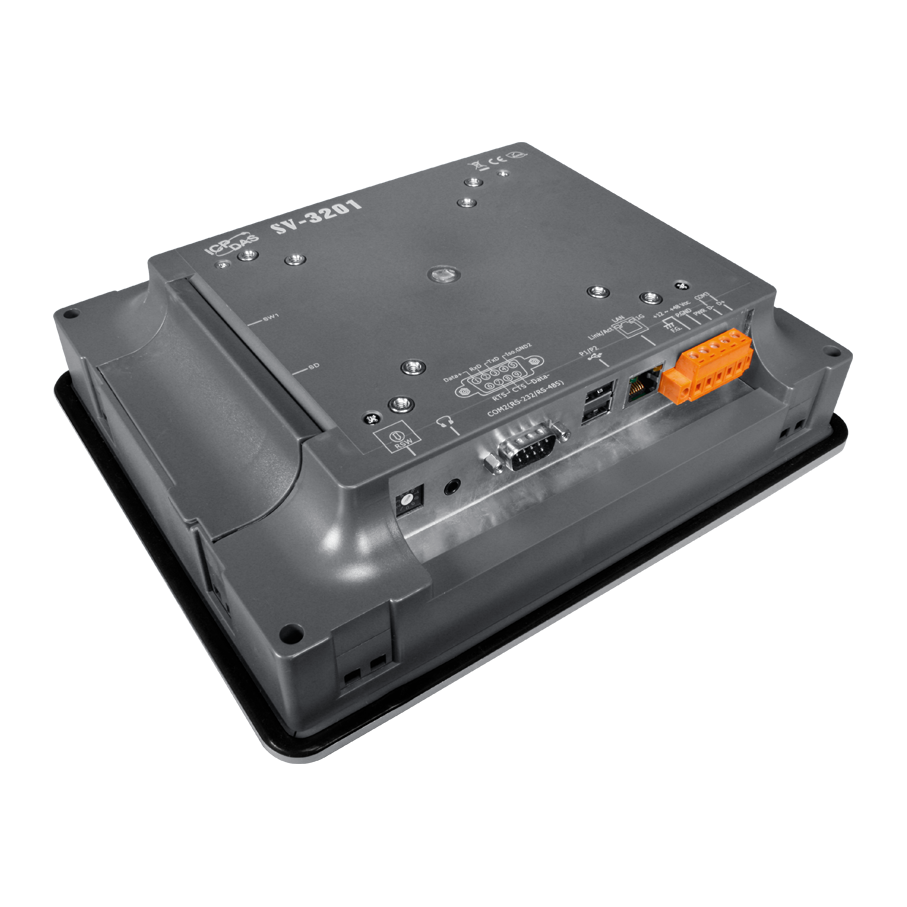

Сенсорная панель SV-3201

Панельный контроллер SmartView, диагональ 8.4'', ОС Linux

Панельный контроллер SmartView, диагональ 8.4'', ОС Linux
  • Диагональ экрана 8.4'' 
  • Разрешение экрана 800 x 600 
  • Порты Ethernet 1 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) 
  • Процессор RISC 
  • Количество портов RS-485 1
  • Количество портов RS-232/485 1
  • Протоколы последовательной связи Modbus RTU (Master) 
  • Рабочая температура, °C -10 ~ +60 
  • Габаритные размеры, мм 249 x 207 x 64

Дисплей

  • Диагональ экрана

    8.4'' 

  • Тип матрицы

    LCD 

  • Контрастность

    500:1 

  • Яркость экрана

    400 кд/кв.м 

  • Разрешение экрана

    800 x 600 

  • Сенсорное управление

    5-проводное, резистивное 

  • Продолжительность работы лампы подсветки, час

    50 000 

Параметры связи

  • Порты Ethernet

    1 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) 

  • Протоколы Ethernet

    Modbus TCP 
    MQTT 

Основные характеристики контроллеров

  • Процессор

    RISC 

  • Тип карты памяти

    SD-карта 

  • Flash-память

    512 Мб 

  • Память EEPROM

    16 Кб 

  • MRAM

    128 Кб

  • SDRAM

    512 Мб 

Интерфейс USB

  • Количество USB-портов

    2

  • Стандарт USB

    USB 2.0 

Параметры последовательной связи

  • Количество портов RS-485

    1

  • Количество портов RS-232/485

    1

  • Протоколы последовательной связи

    Modbus RTU (Master) 

  • Изоляция последовательной линии

    2.5 кВ 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. или 48 В пост. по PoE 

  • Потребление тока

    7.5 Вт

  • Питание по PoE

    Есть, IEEE 802.3af, Class1 

Условия эксплуатации

  • Рабочая температура, °C

    -10 ~ +60 

  • Температура хранения, °C

    -20 ~ +70 

  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Напряжение изоляции, В

    1000 

  • Защита лицевой панели

    NEMA4 / IP65 

Системные характеристики

  • Часы реального времени

    Есть 

  • Сторожевой таймер

    Есть 

Конструктивные свойства

  • Размер монтажного отверстия, мм

    235 x 193, ± 1

Размеры и вес

  • Габаритные размеры, мм

    249 x 207 x 64

Монтаж

  • Монтаж

    VESA 75 
    Панельный 

Комплект поставки

  • Комплект поставки

    Устройство 

Программное обеспечение

Среда разработки Creator:  (50.7 Мб)

Скачать

Документация

Datasheet (англ.): (0.6 Мб) Быстрый старт (англ.): скачать (1.58 Мб) Руководство пользователя (англ.): скачать (7.62 Мб)

Скачать

Запросить документацию и ПО

Аксессуары

DIN-KA52F
5000706 ICP DAS 
Блок питания DIN-KA52F 24V/1.05A power sypply(DIN-Rail Mounting)
Доступно к заказу
MDR-20-24
6083673 ICP DAS 
Блок питания MDR-20-24 ICP DAS 24W Single Output Industrial DIN Rail Power Supply (RoHS)
Доступно к заказу
79.32 USD 39 528.33 тенге
CA-0950-3W
6100885 ICP DAS 
Кабель CA-0950-3W 5.0 M 3-Pin Male to Female D-sub RS-232 Cable w/Ferrite Core
Доступно к заказу
23.16 USD 11 541.55 тенге

SV-3201 сенсорная панель

Панельный контроллер SmartView, оснащённый жидкокристаллическим дисплеем с диагональю 8.4 дюйма

Сенсорная панель | Описание

SV-3201 – это сенсорный панельный контроллер на базе ОС Linux, оснащённый жидкокристаллическим дисплеем с диагональю 8.4 дюйма. Отвечая требованиям по контролю и интеграции среды Industrial 4.0, он поддерживает различные интерфейсы связи: Ethernet, PoE, RS-232 и RS-485. Благодаря прочной конструкции с классом защиты NEMA 4/IP65, сенсорный панельный контроллер SmartView подходит для работы в жёстких условиях окружающей среды.

SV-3201 предоставляет среду разработки Creator, которая обеспечивает работу с дисплеем терминала HMI и оснащена встроенным логическим управлением (Macro) для работы в различных условиях. Datalog обладает высокой гибкостью, обеспечивает непрерывную запись данных и возможность экспорта данных в CSV-файлы.
Также сенсорная панель поддерживает внешние носители информации, такие как USB-накопитель и MicroSD-карты памяти, что облегчает доступ к файлам для последующего внутреннего анализа данных.

Сенсорная панель | Характеристики
  • Программное обеспечение HMI IDE: Creator;
  • Поддерживает М2М протокол MQTT;
  • Позволяет легко подключаться к устройствам IoT;
  • Жидкокристаллический дисплей с диагональю 8.4 дюйма;
  • Разрешение экрана: 800х600;
  • Резистивная сенсорная панель;
  • Передняя панель с классом защиты NEMA 4/IP65;
  • Температурный диапазон: от -10°C до +60 °C.

Чтобы купить сенсорный панельный контроллер SV-3201, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панельных контроллеров производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
