TPD-433-M2 CR

Распечатать
Доступно к заказу
6122091 ICP DAS 
395.58 USD
195 891.22 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки
TPD-433-M2 CR

Сенсорная панель оператора, диагональ 4.3'', PoE, 16 Мб RAM, 2 COM-порта

Сенсорная панель оператора, диагональ 4.3'', PoE, 16 Мб RAM, 2 COM-порта
  • Диагональ экрана 4.3'' 
  • Разрешение экрана 480 x 272 
  • Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Количество портов RS-232 1
  • Количество портов RS-485 1
  • Рабочая температура, °C -20 ~ +50 
  • Габаритные размеры, мм 140 x 87 x 42

Дисплей

  • Диагональ экрана

    4.3'' 

  • Тип матрицы

    TFT 

  • Яркость экрана

    400 кд/кв.м 

  • Разрешение экрана

    480 x 272 

  • Сенсорное управление

    4-проводное, резистивное 

Параметры связи

  • Порты Ethernet

    1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Прочая периферия

  • Кнопка Reset

    Есть 

Интерфейс USB

  • Количество USB-портов

    1

  • Стандарт USB

    USB 1.1 Client (только для обновления прошивки) 

Параметры последовательной связи

  • Количество портов RS-232

    1

  • Количество портов RS-485

    1

Память

  • Расширения памяти

    16 Мб SDRAM/16 Мб Flash 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. или 48 В пост. по PoE 

  • Потребление тока

    2.5 Вт

  • Питание по PoE

    Есть, IEEE 802.3af, Class1 

Условия эксплуатации

  • Рабочая температура, °C

    -20 ~ +50 

  • Температура хранения, °C

    -30 ~ +80 

  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита лицевой панели

    IP40 

Системные характеристики

  • Процессор

    32-битный RISC CPU 

  • Часы реального времени

    Есть 

Размеры и вес

  • Габаритные размеры, мм

    140 x 87 x 42

Монтаж

  • Монтаж

    настенный 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Программное обеспечение

HMI Works:  (94.7 Мб)

Скачать

Демо-программы: (5.36 Мб)

Скачать

Документация

Datasheet (англ.): (1.56 Мб) Быстрый старт (англ.): скачать (0.8 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)

Скачать

Руководство пользователя по программной части (англ.): (10.3 Мб)

Скачать

Руководство по программированию панелей оператора (англ.): (4.25 Мб)

Скачать

Руководство по API (англ.): (6.15 Мб)

Скачать

Запросить документацию и ПО

Аксессуары

CA-USB10
6076316 ICP DAS 
Кабель CA-USB10 USB to 5P Mini-USB, 28AWG, 1.5 m
Доступно к заказу
16.02 USD 7 933.10 тенге
MDR-60-24
6083674 ICP DAS 
Блок питания MDR-60-24 ICP DAS 60W Single Output Industrial DIN Rail Power Supply (RoHS)
Доступно к заказу
67.32 USD 33 336.86 тенге
DIN-KA52F
5000706 ICP DAS 
Блок питания DIN-KA52F 24V/1.05A power sypply(DIN-Rail Mounting)
Доступно к заказу

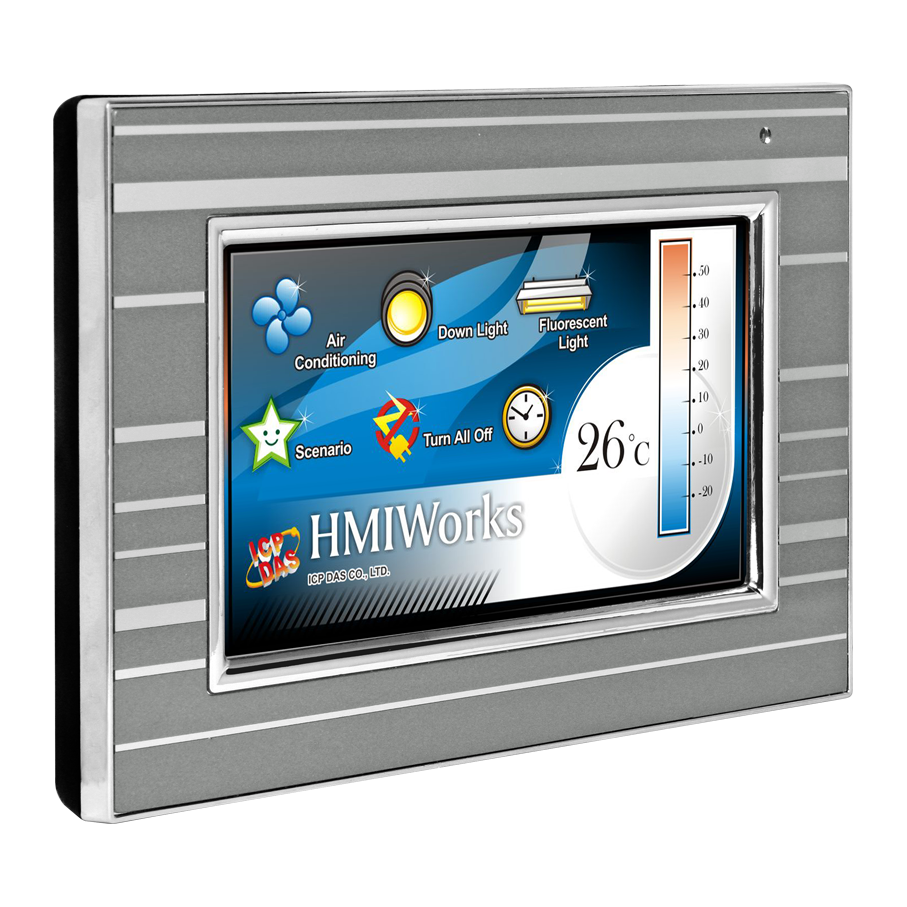

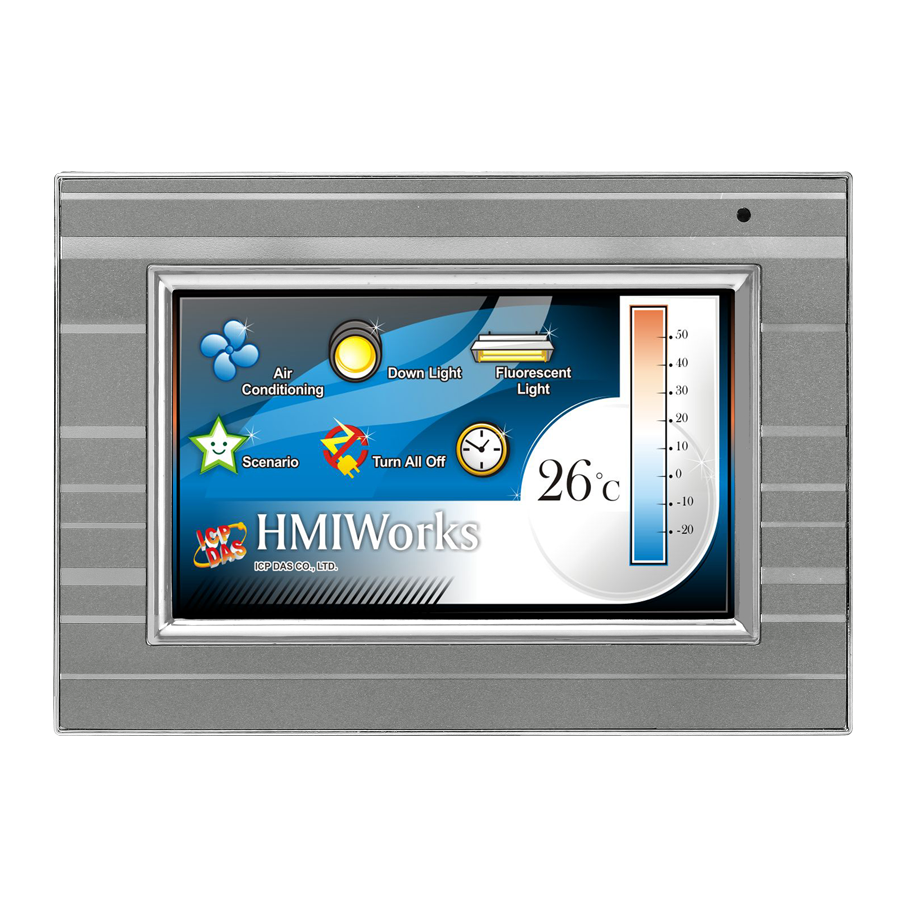

TPD-433-M2 CR сенсорная панель оператора

Сенсорная операторская панель, оснащённая жидкокристаллическим TFT-дисплеем с диагональю 4.3 дюйма

Панель оператора HMI | Описание

TPD-433-M2 CR – это панель оператора, предназначающаяся для автоматизации зданий и жилых помещений, оснащённая цветным сенсорным TFT-дисплеем с диагональю 4.3 дюйма. Она монтируется на стену и подключается к обычной электрической розетке. Кроме того, сенсорная операторская панель легко интегрируется с разнообразными модулями ввода-вывода. Эта панель станет идеальным решением для модернизации и перехода с механического управления на интеллектуальное.

Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для TPD-433-M2 CR с использованием Ladder Designer. Сенсорная операторская панель поддерживает протоколы TCP/RTU, что обеспечивает возможность удалённого управления модулями ввода/вывода и интеграцию с программным обеспечением SCADA.

Сенсорная операторская панель | Характеристики
  • Идеальное соотношение цены и качества;
  • Цветной сенсорный экран с высоким разрешением;
  • Поддержка PoE;
  • Разнообразные интерфейсы связи;
  • Поддержка RTC;
  • Интерфейс GUI;
  • Бесплатный инструмент разработки HMIWorks;
  • Поддержка языка программирования С и Ladder Designer;
  • Протоколы Modbus TCP, Modbus RTU, DCON;
  • Защита ESD: 4 Кв;
  • Температурный диапазон: от -20°C до +50°C.

Чтобы купить сенсорную панель оператора TPD-433-M2 CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
