Сенсорная панель TPD-703 CR

Распечатать
Доступно к заказу
6104517 ICP DAS 
440.04 USD
230 836.18 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки
Сенсорная панель TPD-703 CR

Сенсорная панель оператора, диагональ 7'', PoE, 16 Мб RAM, 2 COM-порта

Сенсорная панель оператора, диагональ 7'', PoE, 16 Мб RAM, 2 COM-порта
  • Диагональ экрана 7'' 
  • Разрешение экрана 800 x 480 
  • Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Количество портов RS-232 1
  • Количество портов RS-485 1
  • Рабочая температура, °C -10 ~ +60 
  • Габаритные размеры, мм 217 x 153 x 33

Дисплей

  • Диагональ экрана

    7'' 

  • Тип матрицы

    TFT 

  • Яркость экрана

    250 кд/кв.м 

  • Разрешение экрана

    800 x 480 

  • Сенсорное управление

    4-проводное, резистивное 

  • Продолжительность работы лампы подсветки, час

    20000 часов 

Параметры связи

  • Порты Ethernet

    1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Прочая периферия

  • Зуммер

    Есть 

Параметры последовательной связи

  • Количество портов RS-232

    1

  • Количество портов RS-485

    1

Память

  • Расширения памяти

    16 Мб SDRAM/16 Мб Flash 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. или 48 В пост. по PoE 

  • Потребление тока

    3.6 Вт

  • Питание по PoE

    Есть, IEEE 802.3af, Class1 

Условия эксплуатации

  • Рабочая температура, °C

    -10 ~ +60 

  • Температура хранения, °C

    -20 ~ +70 

  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита лицевой панели

    IP40 

Системные характеристики

  • Процессор

    32-битный RISC CPU 

  • Часы реального времени

    Есть 

Размеры и вес

  • Габаритные размеры, мм

    217 x 153 x 33

Монтаж

  • Монтаж

    настенный 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Программное обеспечение

HMI Works:  (94.7 Мб)

Скачать

Демо-программы: (5.36 Мб)

Скачать

Документация

Datasheet (англ.): (0.97 Мб) Быстрый старт (англ.): скачать (0.6 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)

Скачать

Руководство пользователя по программной части (англ.): (10.3 Мб)

Скачать

Руководство по программированию панелей оператора (англ.): (4.25 Мб)

Скачать

Руководство по API (англ.): (6.15 Мб)

Скачать

Запросить документацию и ПО

Аксессуары

MDR-60-24
6083674 ICP DAS 
Блок питания MDR-60-24 ICP DAS 60W Single Output Industrial DIN Rail Power Supply (RoHS)
Доступно к заказу
67.32 USD 35 314.73 тенге
NS-208PSE CR
6080097 ICP DAS 
Коммутатор NS-208PSE CR Unmanaged 8-Port Industrial 10/100 Mbps PoE(PSE) Ethernet Switch
Доступно к заказу
366.12 USD 192 059.23 тенге
EWB-T70
6104519 ICP DAS 
Комплект монтажа EWB-T70 External Wall Box for TPD-703/TPD-703-64 series
Доступно к заказу
38.76 USD 20 332.72 тенге
OB170
6105358 ICP DAS 
Разветвительная коробка OB170 Outlet Box for TPD-703/TPD-703-64 Devices
Доступно к заказу
32.16 USD 16 870.49 тенге

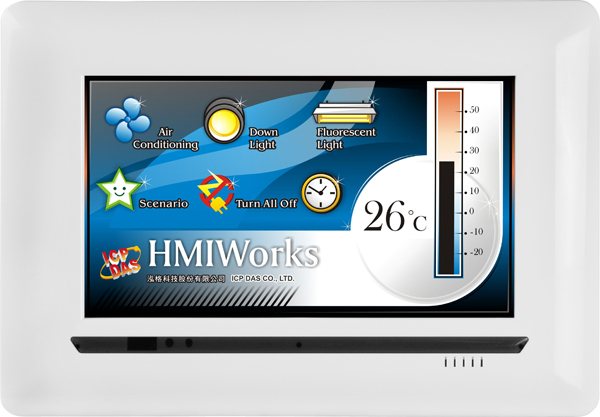

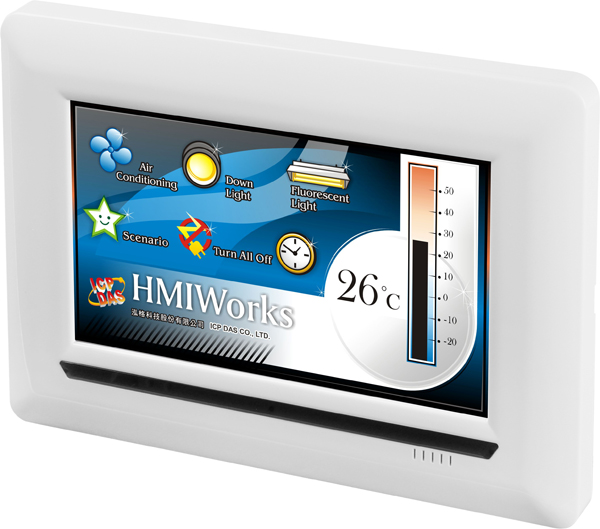

TPD-703 CR сенсорная панель оператора

Сенсорная операторская панель, оснащённая жидкокристаллическим резистивным TFT-дисплеем с диагональю 7 дюймов

Панель оператора HMI | Описание

TPD-703 CR – это панель оператора, предназначающаяся для автоматизации зданий и жилых помещений, оснащённая 7-дюймовым цветным сенсорным TFT-экраном. Она монтируется на стену и подключается к обычной электрической розетке. Кроме того, сенсорная операторская панель легко интегрируется с разнообразными модулями ввода-вывода, поддерживает 1 порт RS-232, 1 порт RS-485, PoE и RTC, обладает современным элегантным дизайном. Эта панель станет идеальным решением для модернизации и перехода с механического управления на интеллектуальное.

Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для TPD-703 CR с использованием Ladder Designer.

Сенсорная операторская панель | Характеристики
  • Идеальное соотношение цены и качества;
  • Цветной сенсорный экран с высоким разрешением;
  • Поддержка PoE;
  • Поддержка RTC;
  • Бесплатный инструмент разработки HMIWorks;
  • Поддержка языка программирования С и Ladder Designer;
  • Поддержка пользовательского протокола связи (на языке C);
  • Протокол Modbus TCP/RTU.

Чтобы купить сенсорную панель оператора TPD-703 CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
