Сенсорная панель VPD-133N-H CR

Распечатать
Доступно к заказу
6118753 ICP DAS 
376.32 USD
186 229.48 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки
Сенсорная панель VPD-133N-H CR

Сенсорная панель оператора, диагональ 3.5'', PoE, 16 Мб RAM, поддержка плат расширения XV

Сенсорная панель оператора, диагональ 3.5'', PoE, 16 Мб RAM, поддержка плат расширения XV
  • Диагональ экрана 3.5'' 
  • Разрешение экрана 240 x 320 
  • Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Количество портов RS-485 1
  • Количество портов RS-232/485 1
  • Рабочая температура, °C -20 ~ +50 
  • Габаритные размеры, мм 103 x 103 x 53

Дисплей

  • Диагональ экрана

    3.5'' 

  • Тип матрицы

    TFT 

  • Яркость экрана

    270 кд/кв.м 

  • Разрешение экрана

    240 x 320 

  • Сенсорное управление

    Есть 

  • Продолжительность работы лампы подсветки, час

    20000 часов 

Параметры связи

  • Порты Ethernet

    1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Интерфейс USB

  • Количество USB-портов

    1

  • Стандарт USB

    USB 1.1 Client (только для обновления прошивки) 

Параметры последовательной связи

  • Количество портов RS-485

    1

  • Количество портов RS-232/485

    1

Память

  • Модули расширения

    1 плата серии XV 

  • Расширения памяти

    16 Мб SDRAM/16 Мб Flash 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. или 48 В пост. по PoE 

  • Потребление тока

    2 Вт

  • Питание по PoE

    Есть, IEEE 802.3af, Class1 

Условия эксплуатации

  • Рабочая температура, °C

    -20 ~ +50 

  • Температура хранения, °C

    -30 ~ +80 

  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита лицевой панели

    NEMA4 / IP65 

Системные характеристики

  • Процессор

    32-битный RISC CPU 

  • Часы реального времени

    Есть 

Размеры и вес

  • Габаритные размеры, мм

    103 x 103 x 53

Монтаж

  • Монтаж

    На DIN-рейку 
    Панельный 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Программное обеспечение

HMI Works:  (94.7 Мб)

Скачать

Демо-программы: (5.36 Мб)

Скачать

Документация

Datasheet (англ.): (4.19 Мб) Быстрый старт (англ.): скачать (0.7 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)

Скачать

Руководство пользователя по программной части (англ.): (10.3 Мб)

Скачать

Руководство по программированию панелей оператора (англ.): (4.25 Мб)

Скачать

Руководство по API (англ.): (6.15 Мб)

Скачать

Запросить документацию и ПО

Аксессуары

CA-USB10
6076316 ICP DAS 
Кабель CA-USB10 USB to 5P Mini-USB, 28AWG, 1.5 m
Доступно к заказу
16.02 USD 7 927.82 тенге
XV116 CR
6084447 ICP DAS 
Модуль XV116 CR 5-channel Isolated Digital Input and 6-channel Relay Output Module with 16-bit Count
Доступно к заказу
140.46 USD 69 509.44 тенге
MDR-60-24
6083674 ICP DAS 
Блок питания MDR-60-24 ICP DAS 60W Single Output Industrial DIN Rail Power Supply (RoHS)
Доступно к заказу
67.32 USD 33 314.65 тенге
XV107
6084442 ICP DAS 
Модуль XV107 CR 8-channel Isolated Source-type Digital Input and 8-channel Isolated Sink-type Digital Outp
Доступно к заказу
92.76 USD 45 904.14 тенге
DIN-KA52F
5000706 ICP DAS 
Блок питания DIN-KA52F 24V/1.05A power sypply(DIN-Rail Mounting)
Доступно к заказу
XV107A
6084443 ICP DAS 
Модуль XV107A CR 8-channel Isolated Sink-type Digital Input and 8-channel Isolated Source-type Digital
Доступно к заказу
97.80 USD 48 398.29 тенге
tM-7561 CR
6055905 ICP DAS 
Преобразователь tM-7561 CR USB to Isolated RS-485 Converter (RoHS)
В наличии
В наличии
  • Санкт-Петербург 2
Обновлено сегодня в 06:00 по МСК
117.84 USD 58 315.48 тенге
XV110 CR
6084444 ICP DAS 
Модуль XV110 CR 16-channel Isolated Dry and Wet Contact Digital Input Module With 16-bit Counters (RoHS)
Доступно к заказу
130.44 USD 64 550.84 тенге
XV111 CR
6084445 ICP DAS 
Модуль XV111 CR 16-channel Isolated Sink-type Digital Output Module (RoHS)
Доступно к заказу
125.40 USD 62 056.70 тенге
XV111A CR
6084446 ICP DAS 
Модуль XV111A CR 16-channel Isolated Source-type Digital Output Module (RoHS)
Доступно к заказу
125.40 USD 62 056.70 тенге
XV303
6125568 ICP DAS 
Плата XV303 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
250.80 USD 124 113.40 тенге
XV306 CR
6104534 ICP DAS 
Плата XV306 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
178.08 USD 88 126.45 тенге
XV307 CR
6104535 ICP DAS 
Плата XV307 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
193.14 USD 95 579.19 тенге
XV308 CR
6100929 ICP DAS 
Плата XV308 CR 8-channel Isolated Analog Input and 8-channel Isolated Universal Digital Input/Output Expansion Board (RoHS)
Доступно к заказу
188.10 USD 93 085.05 тенге
XV310 CR
6100930 ICP DAS 
Плата XV310 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
223.20 USD 110 454.98 тенге
Показать еще 10

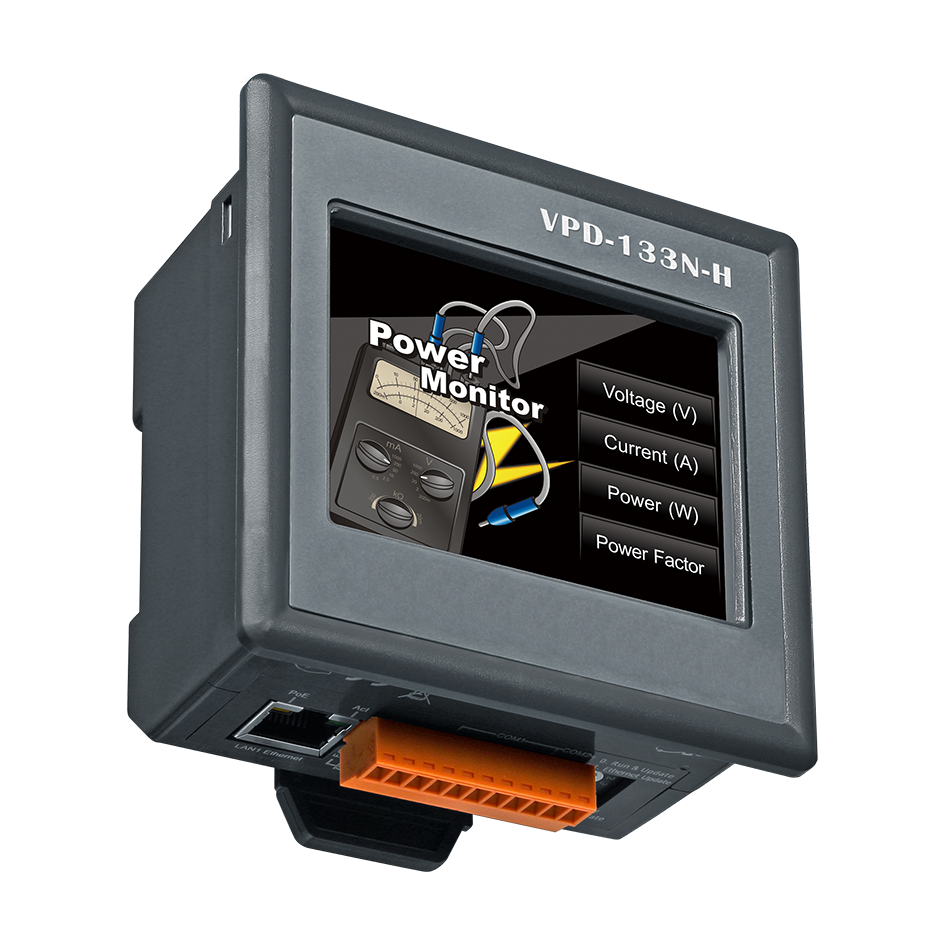

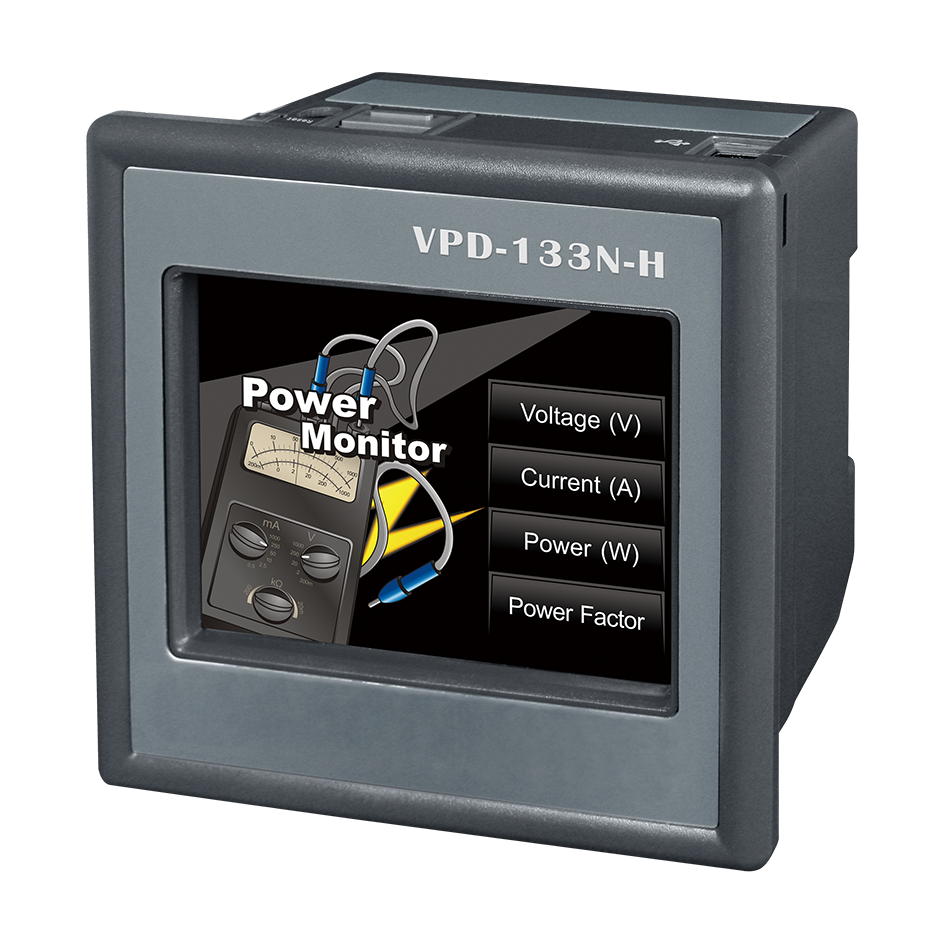

VPD-133N-H CR сенсорная операторская панель

Сенсорная панель оператора, оснащённая жидкокристаллическим TFT-дисплеем с диагональю 3.5 дюйма

Панель оператора HMI | Описание

 VPD-133N-H CR – это промышленная операторская панель, оснащённая цветным сенсорным TFT-дисплеем с диагональю 3.5 дюйма. Эта панель обладает широкими возможностями для различных подключений, проста в управлении и  легко устанавливается в различные системы автоматизации. Промышленная операторская панель оснащена встроенными портами связи RS-232/RS-485, Ethernet и USB-интерфейсом, что обеспечивает контроль, удалённое управление вводом/выводом монитора и возможность обновления прошивки непосредственно с центрального компьютера. Встроенная энергонезависимая память обеспечивает надежную работу устройства в жёстких условиях.

Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для  VPD-133N-H CR с использованием Ladder Designer.

Сенсорная операторская панель | Характеристики
  • Идеальное соотношение цены и качества;
  • Цветной сенсорный экран с высоким разрешением;
  • Поддержка RTC;
  • 1 порт RS-232/RS-485 (включая автонастройку);
  • Интерфейс GUI;
  • Бесплатный инструмент разработки HMIWorks;
  • Поддержка языка программирования С и Ladder Designer;
  • Поддержка пользовательского протокола связи  (на языке С);
  • Защита ESD: 4 Кв;
  • Передняя водонепроницаемая панель с классом защиты IP65;
  • Поддержка плат расширения серии XV;
  • Поддержка Ethernet;
  • Температурный диапазон: от -20°C до +50°C.

Чтобы купить сенсорную панель оператора  VPD-133N-H CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
