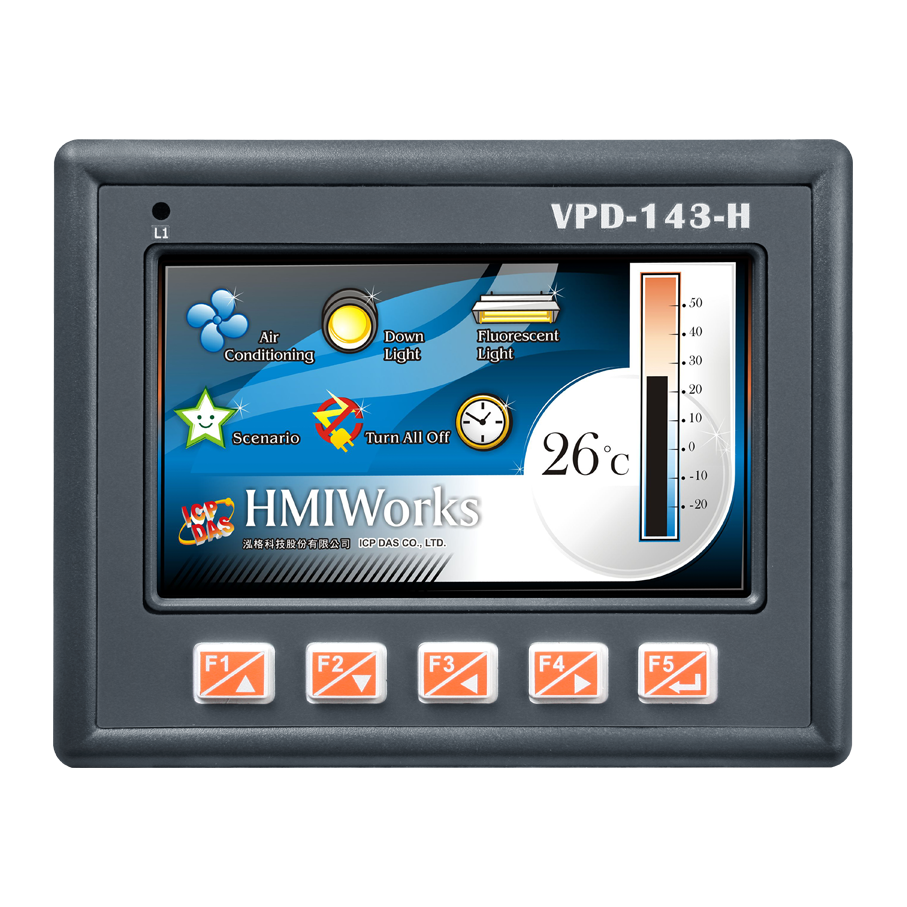

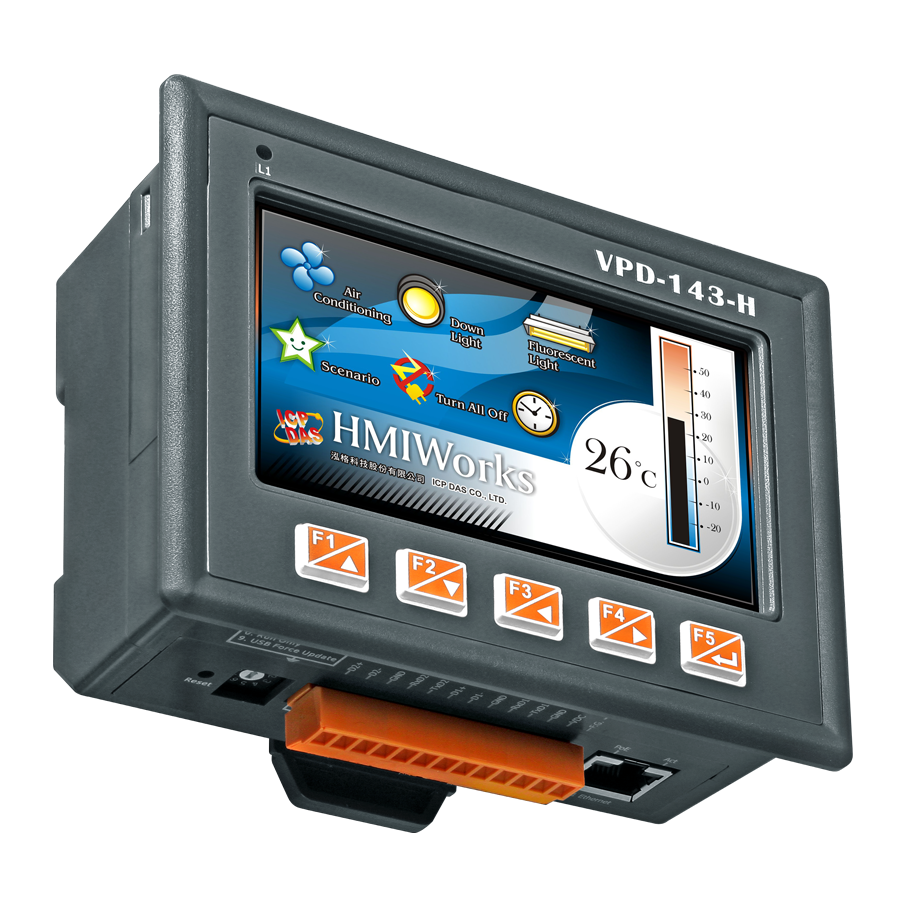

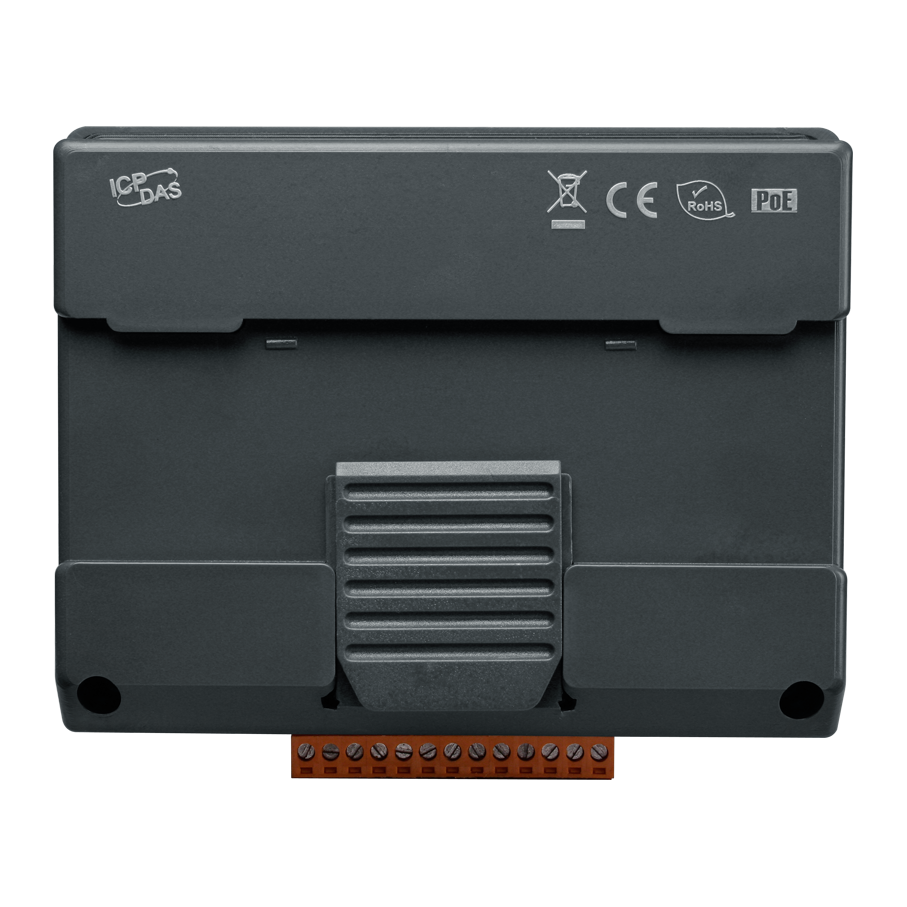

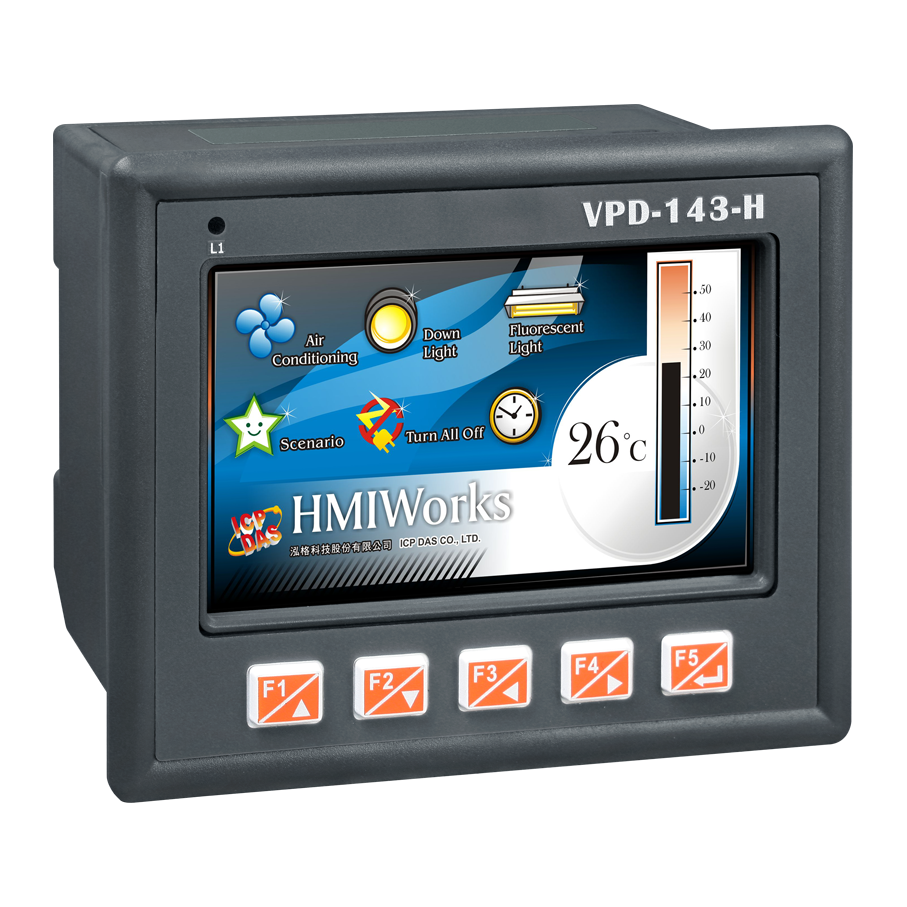

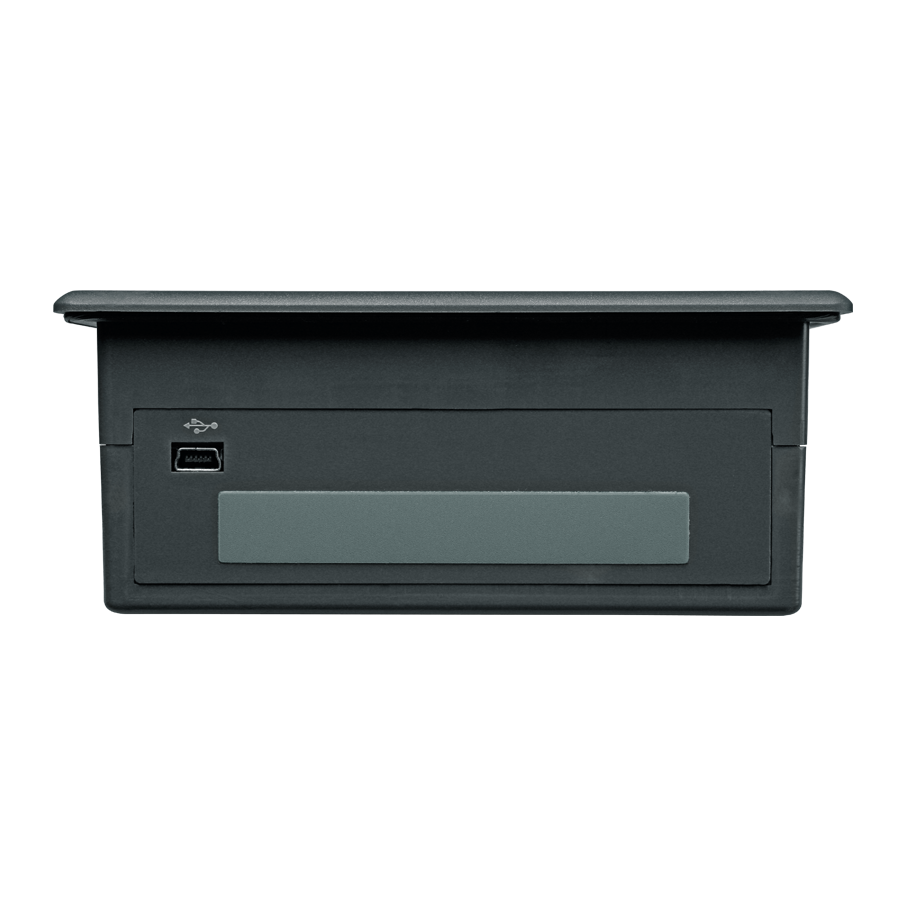

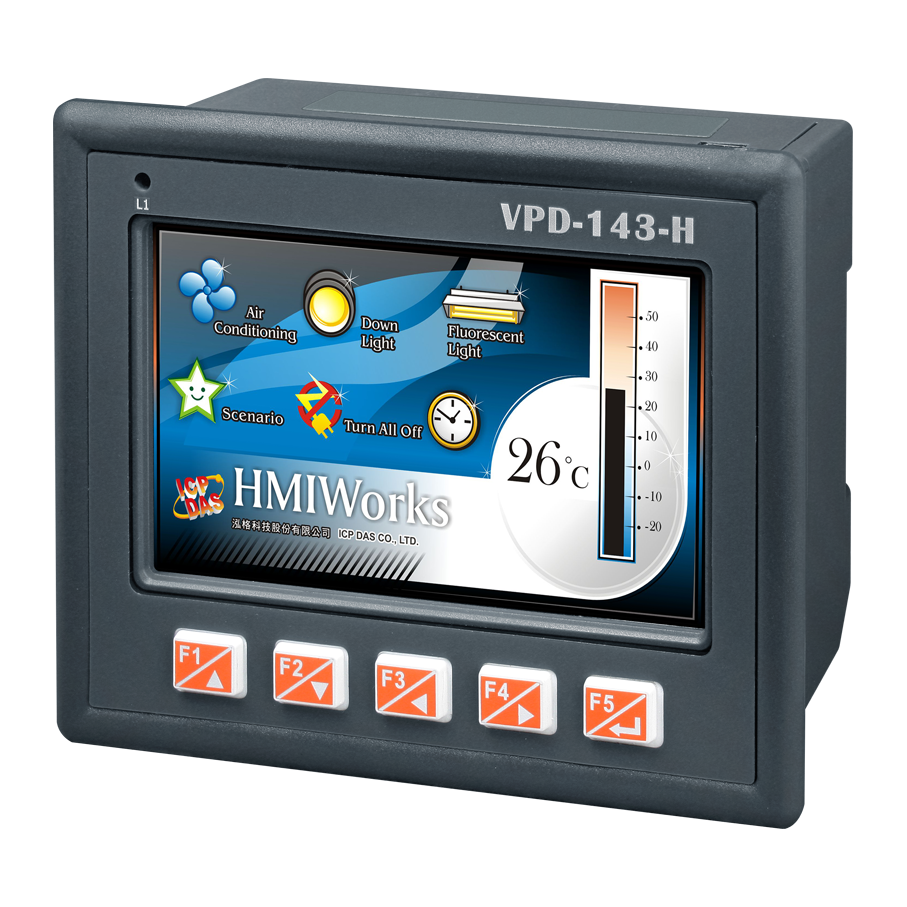

Сенсорная панель VPD-143-H CR
Сенсорная панель оператора, диагональ 4.3'', PoE, 16 Мб RAM, поддержка плат расширения XV, резиновая клавиатура
Сенсорная панель оператора, диагональ 4.3'', PoE, 16 Мб RAM, поддержка плат расширения XV, резиновая клавиатура
- Диагональ экрана 4.3''
- Разрешение экрана 480 x 272
- Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45)
- Количество портов RS-232/485 2
- Рабочая температура, °C -20 ~ +50
- Габаритные размеры, мм 131 x 105 x 54
Дисплей
-
Диагональ экрана
4.3'' -
Тип матрицы
TFT -
Яркость экрана
400 кд/кв.м -
Разрешение экрана
480 x 272 -
Сенсорное управление
Есть -
Продолжительность работы лампы подсветки, час
20000 часов
Параметры связи
-
Порты Ethernet
1 x Ethernet 10/100 Base T(X) (разъем RJ45)
Прочая периферия
-
Клавиатура
5 программируемых кнопок

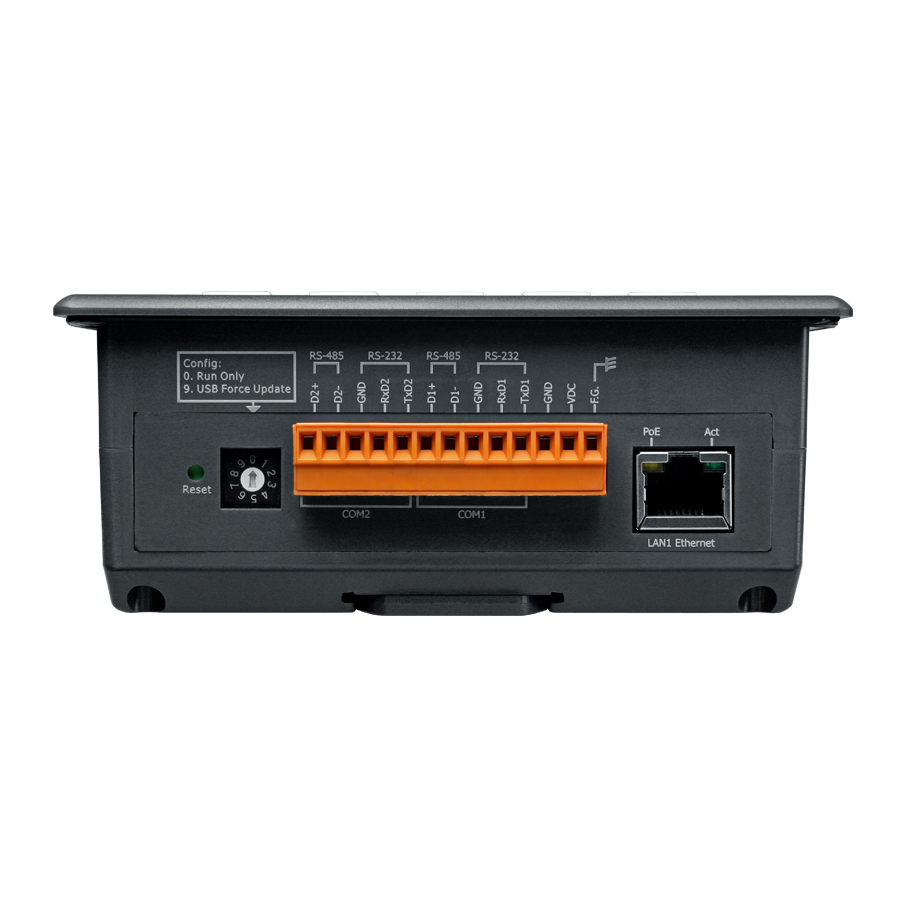

Параметры последовательной связи
-
Количество портов RS-232/485
2
Память
-
Модули расширения
1 плата серии XV -
Расширения памяти
16 Мб SDRAM/16 Мб Flash
Требования к электропитанию
-
Рабочее напряжение
12 ~ 48 В пост. или 48 В пост. по PoE -
Потребление тока
2.5 Вт -
Питание по PoE
Есть, IEEE 802.3af, Class1
Условия эксплуатации
-
Рабочая температура, °C
-20 ~ +50 -
Температура хранения, °C
-30 ~ +80 -
Рабочая влажность, %
10 ~ 90, без образования конденсата
Защита
-
Защита лицевой панели
NEMA4 / IP65
Системные характеристики
-
Процессор
32-битный RISC CPU -
Часы реального времени
Есть
Размеры и вес
-
Габаритные размеры, мм
131 x 105 x 54
Монтаж
-
Монтаж
На DIN-рейку
Панельный
Комплект поставки
-
Комплект поставки
Устройство
краткое руководство пользователя
Документация
Datasheet (англ.): (1.86 Мб) Быстрый старт (англ.): скачать (0.7 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)
СкачатьРуководство пользователя по программной части (англ.): (10.3 Мб)
СкачатьРуководство по программированию панелей оператора (англ.): (4.25 Мб)
СкачатьРуководство по API (англ.): (6.15 Мб)
СкачатьАксессуары
Блок питания DIN-KA52F 24V/1.05A power sypply(DIN-Rail Mounting)
Доступно к заказу
Блок питания MDR-60-24 ICP DAS 60W Single Output Industrial DIN Rail Power Supply (RoHS)
Доступно к заказу
Кабель CA-USB10 USB to 5P Mini-USB, 28AWG, 1.5 m
Доступно к заказу
Модули расширения
Модуль XV107 CR 8-channel Isolated Source-type Digital Input and 8-channel Isolated Sink-type Digital Outp
Доступно к заказу
Модуль XV107A CR 8-channel Isolated Sink-type Digital Input and 8-channel Isolated Source-type Digital
Доступно к заказу
Модуль XV110 CR 16-channel Isolated Dry and Wet Contact Digital Input Module With 16-bit Counters (RoHS)
Доступно к заказу
Модуль XV111 CR 16-channel Isolated Sink-type Digital Output Module (RoHS)
Доступно к заказу
Модуль XV111A CR 16-channel Isolated Source-type Digital Output Module (RoHS)
Доступно к заказу
Модуль XV116 CR 5-channel Isolated Digital Input and 6-channel Relay Output Module with 16-bit Count
Доступно к заказу
Плата XV308 CR 8-channel Isolated Analog Input and 8-channel Isolated Universal Digital Input/Output Expansion Board (RoHS)
Доступно к заказу
Плата XV310 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
Плата XV303 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
Плата XV306 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
Плата XV307 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
VPD-143-H CR сенсорная операторская панель
Сенсорная панель оператора, оснащённая жидкокристаллическим TFT-дисплеем с диагональю 4.3 дюйма
Панель оператора HMI | Описание
VPD-143-H CR – это промышленная операторская панель, оснащённая цветным сенсорным TFT-дисплеем с диагональю 4.3 дюйма. Эта панель обладает широкими возможностями для различных подключений, проста в управлении и легко устанавливается в различные системы автоматизации. Промышленная операторская панель оснащена встроенными портами связи RS-232/RS-485, Ethernet и USB-интерфейсом, что обеспечивает контроль, удалённое управление вводом/выводом монитора и возможность обновления прошивки непосредственно с центрального компьютера. Встроенная энергонезависимая память обеспечивает надежную работу устройства в жёстких условиях.
Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для VPD-143-H CR с использованием Ladder Designer.
Сенсорная операторская панель | Характеристики
- Идеальное соотношение цены и качества;
- Цветной сенсорный экран с высоким разрешением;
- Поддержка RTC;
- Различные интерфейсы связи;
- Резиновая клавиатура;
- Интерфейс GUI;
- Бесплатный инструмент разработки HMIWorks;
- Поддержка языка программирования С и Ladder Designer;
- Защита ESD: 4 Кв;
- Передняя водонепроницаемая панель с классом защиты IP65;
- Поддержка плат расширения серии XV;
- Поддержка протокола связи Modbus TCP/RTU;
- Поддержка пользовательского протокола связи (на языке С).
Чтобы купить сенсорную панель оператора VPD-143-H CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.
Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.
Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
