Панель оператора VPD-173N CR

Распечатать
Доступно к заказу
6108024 ICP DAS 
551.94 USD
275 053.78 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки
Панель оператора VPD-173N CR

Сенсорная панель оператора, диагональ 7'', PoE, 16 Мб RAM

Сенсорная панель оператора, диагональ 7'', PoE, 16 Мб RAM
  • Диагональ экрана 7'' 
  • Разрешение экрана 800 x 480 
  • Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Количество портов RS-232/485 2
  • Рабочая температура, °C -10 ~ +60 
  • Габаритные размеры, мм 217 x 153 x 33

Дисплей

  • Диагональ экрана

    7'' 

  • Тип матрицы

    TFT 

  • Яркость экрана

    250 кд/кв.м 

  • Разрешение экрана

    800 x 480 

  • Сенсорное управление

    4-проводное, резистивное 

  • Продолжительность работы лампы подсветки, час

    20000 часов 

  • Цветность

    65535 

Параметры связи

  • Порты Ethernet

    1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Параметры последовательной связи

  • Количество портов RS-232/485

    2

  • Изоляция последовательной линии

    2.5 кВ 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. или 48 В пост. по PoE 

  • Потребление тока

    3.6 Вт

  • Питание по PoE

    Есть, IEEE 802.3af, Class1 

Условия эксплуатации

  • Рабочая температура, °C

    -10 ~ +60 

  • Температура хранения, °C

    -20 ~ +70 

  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита лицевой панели

    NEMA4 / IP65 

Системные характеристики

  • Процессор

    32-битный RISC CPU 

  • Часы реального времени

    Есть 

  • Сторожевой таймер

    Есть 

Размеры и вес

  • Габаритные размеры, мм

    217 x 153 x 33

Монтаж

  • Монтаж

    настенный 

Комплект поставки

  • Комплект поставки

    Устройство 

Программное обеспечение

HMI Works:  (94.7 Мб)

Скачать

Демо-программы: (5.36 Мб)

Скачать

Документация

Datasheet (англ.): (1.86 Мб) Быстрый старт (англ.): скачать (0.7 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)

Скачать

Руководство пользователя по программной части (англ.): (10.3 Мб)

Скачать

Руководство по программированию панелей оператора (англ.): (4.25 Мб)

Скачать

Руководство по API (англ.): (6.15 Мб)

Скачать

Запросить документацию и ПО

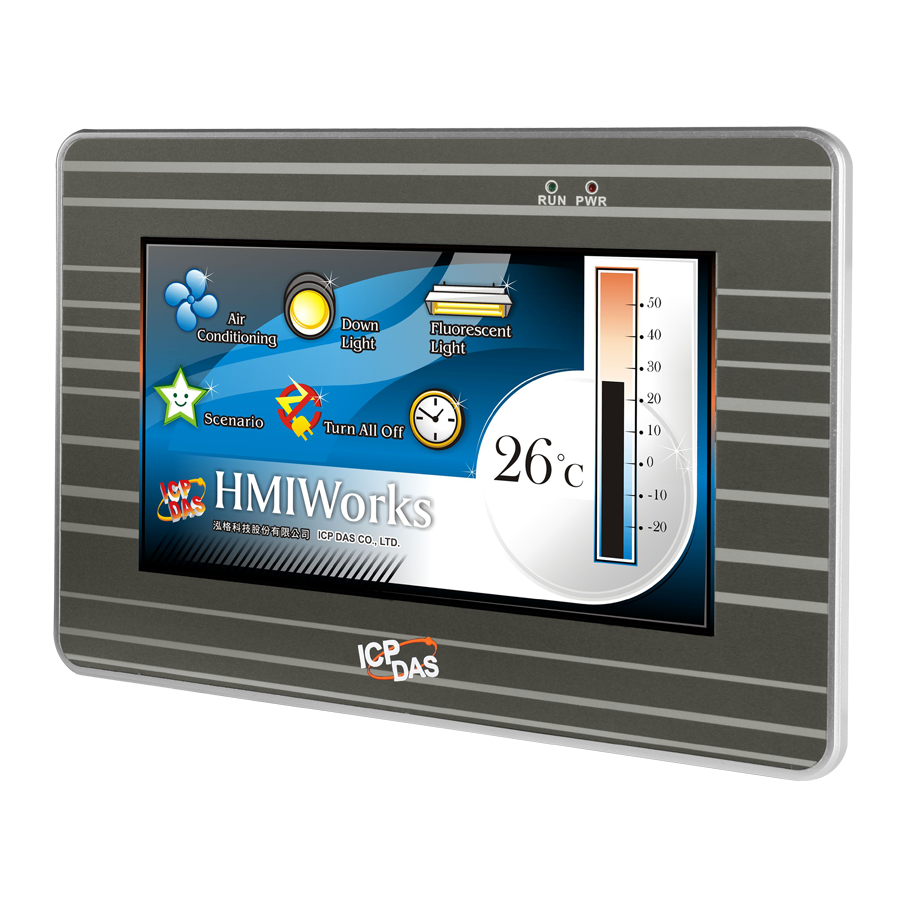

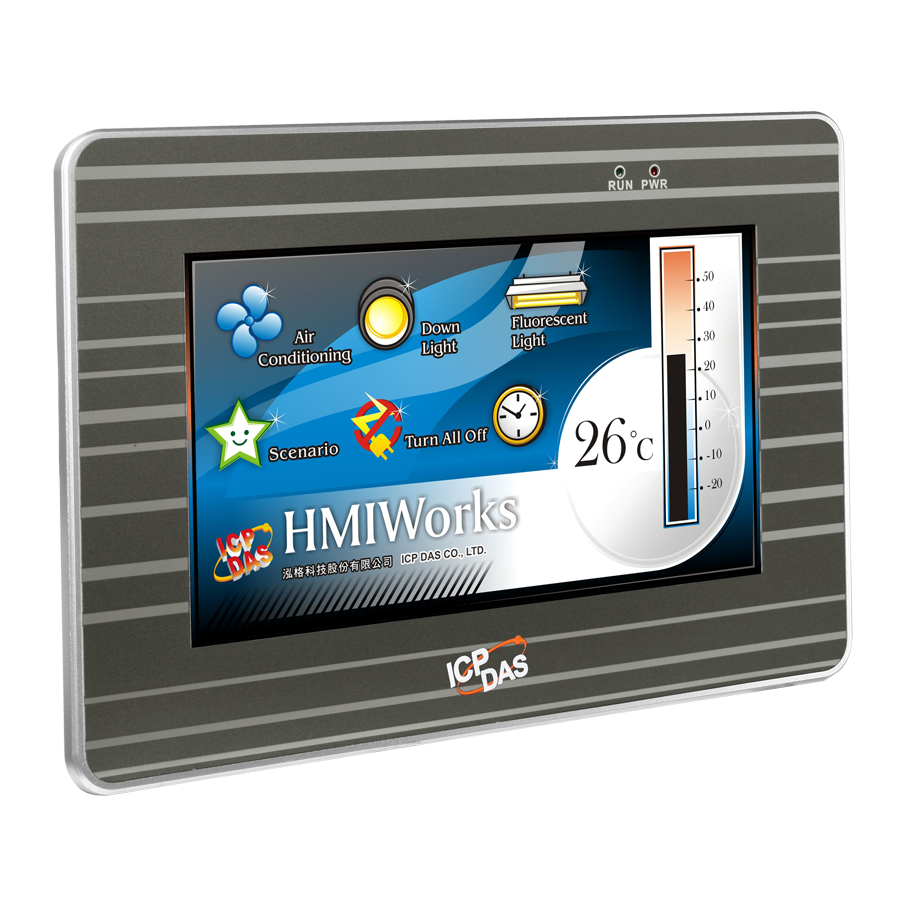

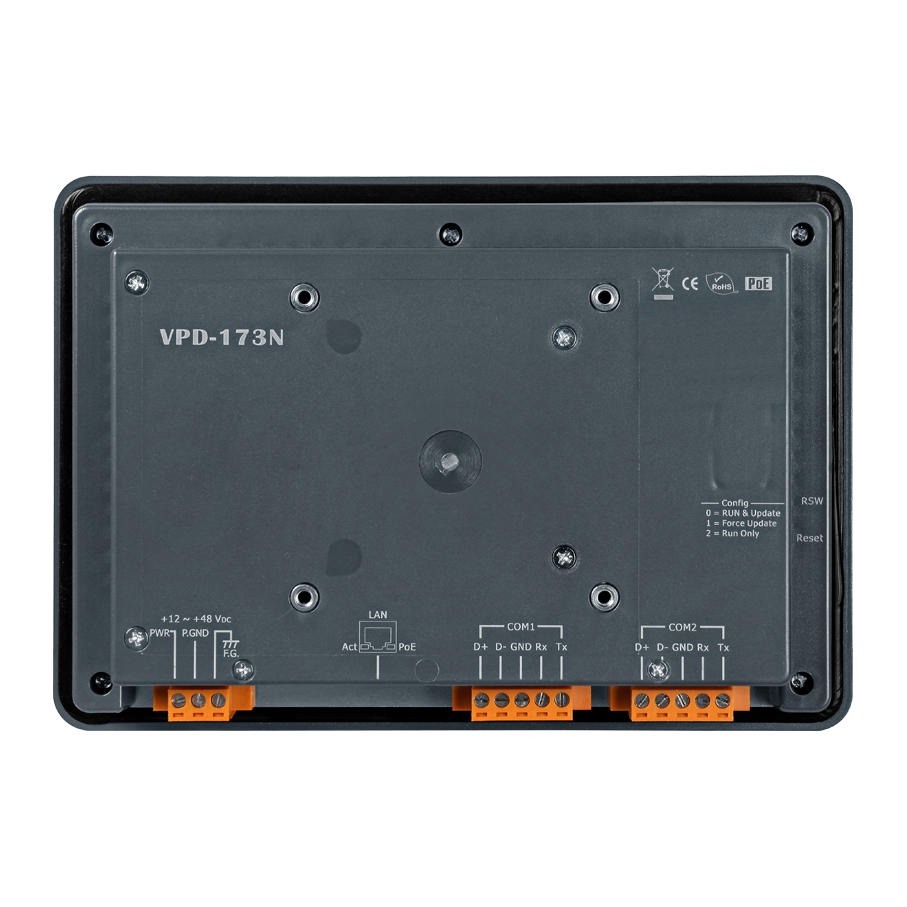

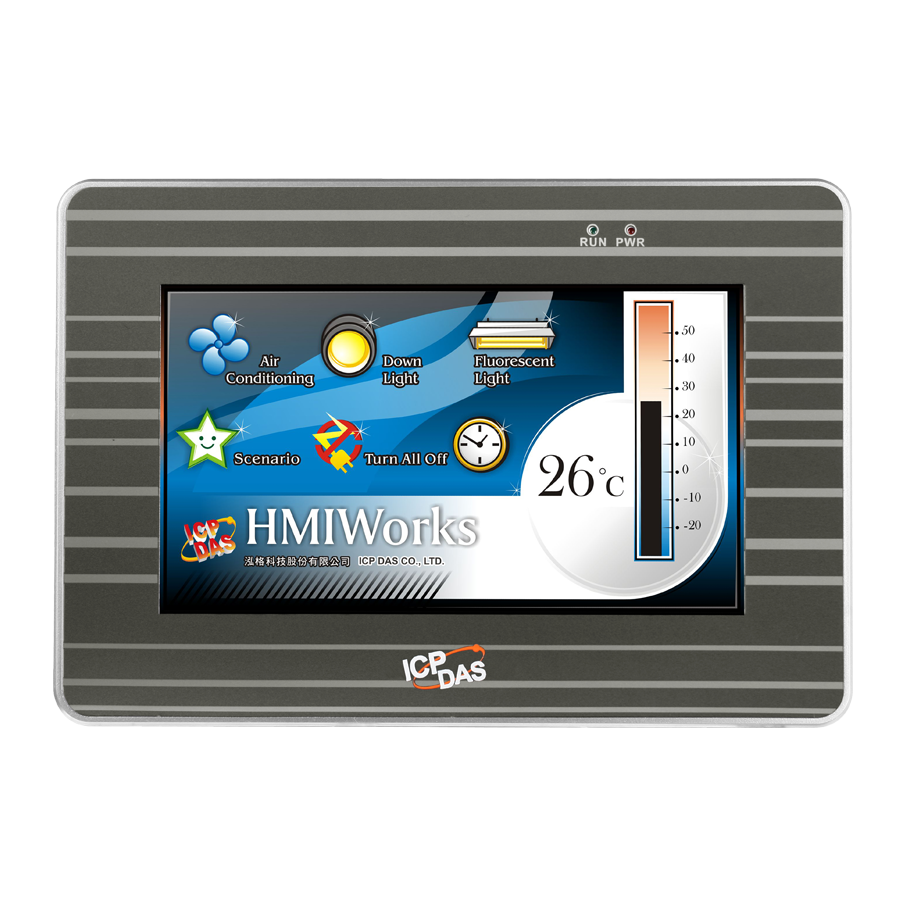

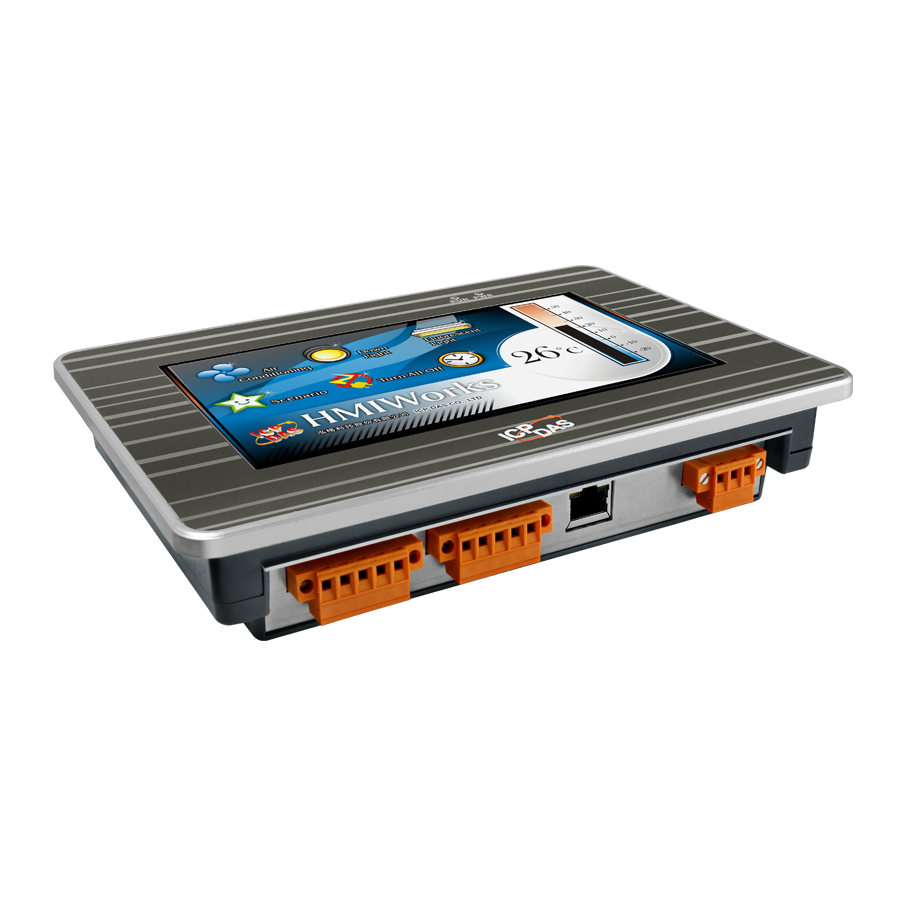

VPD-173N CR сенсорная операторская панель

Сенсорная панель оператора, оснащённая жидкокристаллическим резистивным TFT-дисплеем с диагональю 7 дюймов

Панель оператора HMI | Описание

VPD-173N CR – это панель оператора, предназначающаяся для автоматизации зданий и жилых помещений, а также промышленной автоматизации, оснащённая 7-дюймовым цветным сенсорным TFT-экраном. Она монтируется на стену и подключается к обычной электрической розетке. Кроме того, сенсорная панель оператора легко интегрируется с разнообразными модулями ввода-вывода, обладает памятью SDRAM до 16 Мб и Flash до 16 Мб, имеет современный элегантный дизайн. Эта панель станет идеальным решением для модернизации и перехода с механического управления на интеллектуальное.

Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для VPD-173N CR с использованием Ladder Designer.

Сенсорная операторская панель | Характеристики
  • Идеальное соотношение цены и качества;
  • Цветной сенсорный экран с высоким разрешением;
  • Поддержка PoE;
  • Поддержка RTC;
  • Бесплатный инструмент разработки HMIWorks;
  • Поддержка языка программирования С и Ladder Designer;
  • Поддержка пользовательского протокола связи (на языке C);
  • Протокол Modbus TCP/RTU;
  • Передняя панель с классом защиты IP65;
  • Поддержка плат расширения серии XV.


Чтобы купить сенсорную панель оператора VPD-173N CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
