Панель оператора VPD-173X CR

Распечатать
Доступно к заказу
6123645 ICP DAS 
627.24 USD
310 609.25 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки

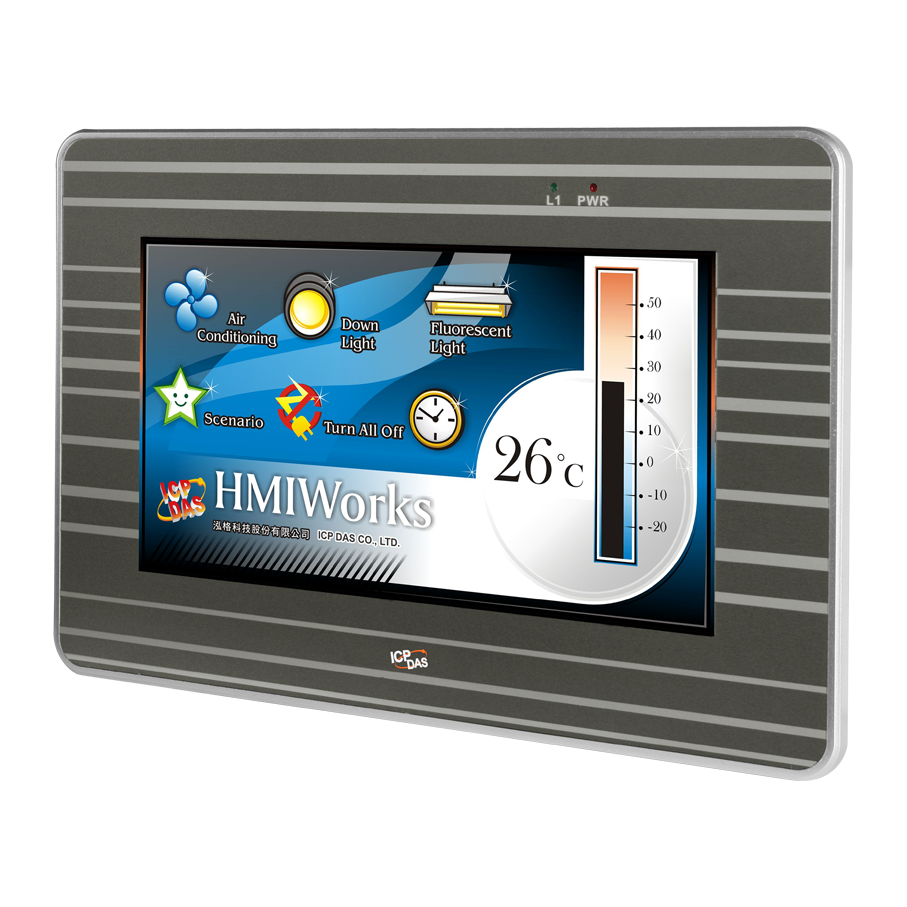

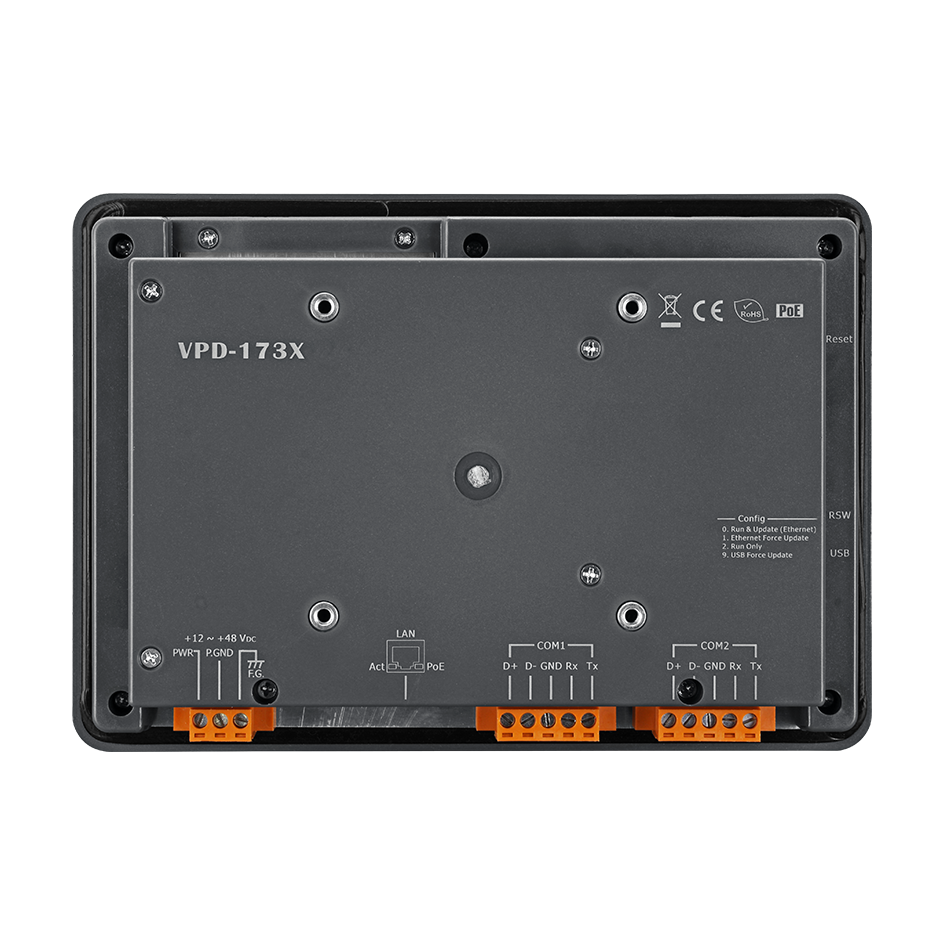

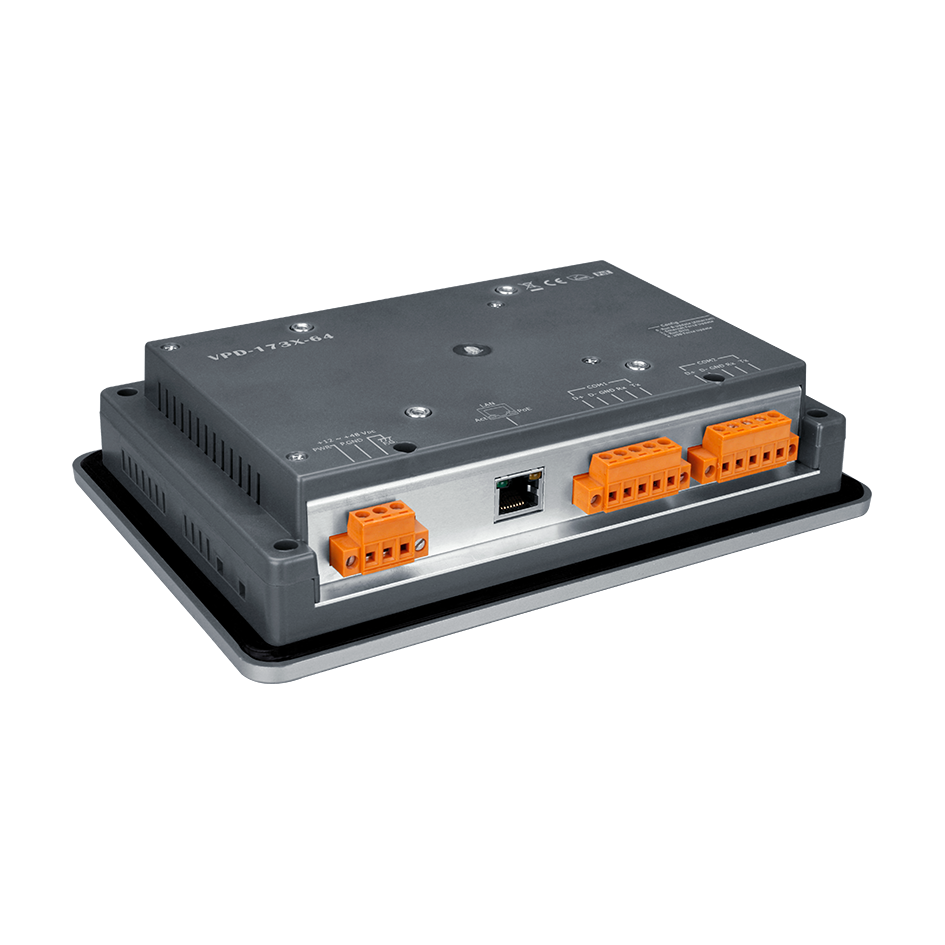

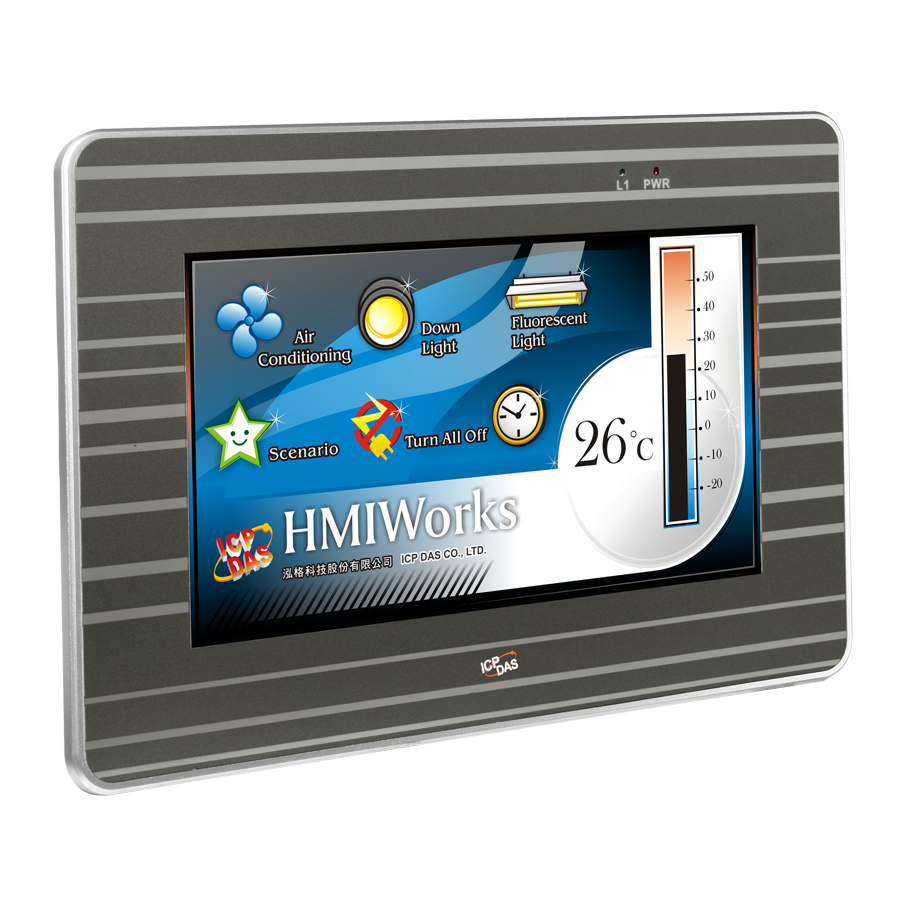

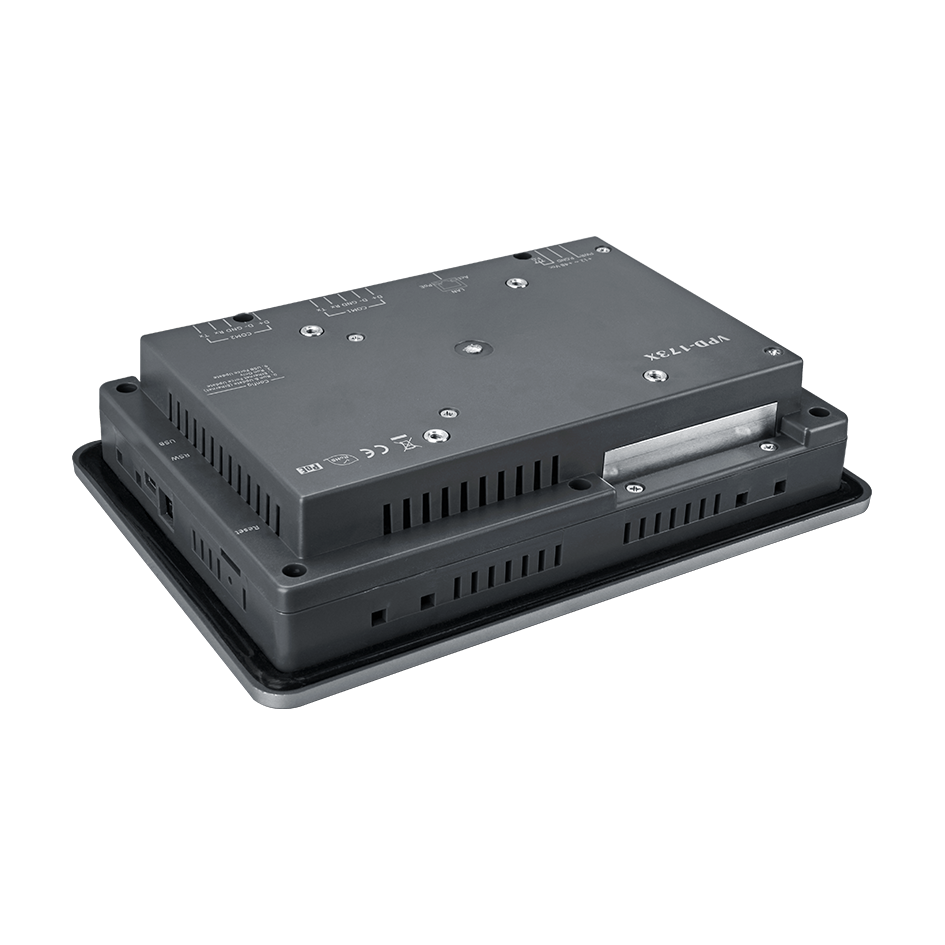

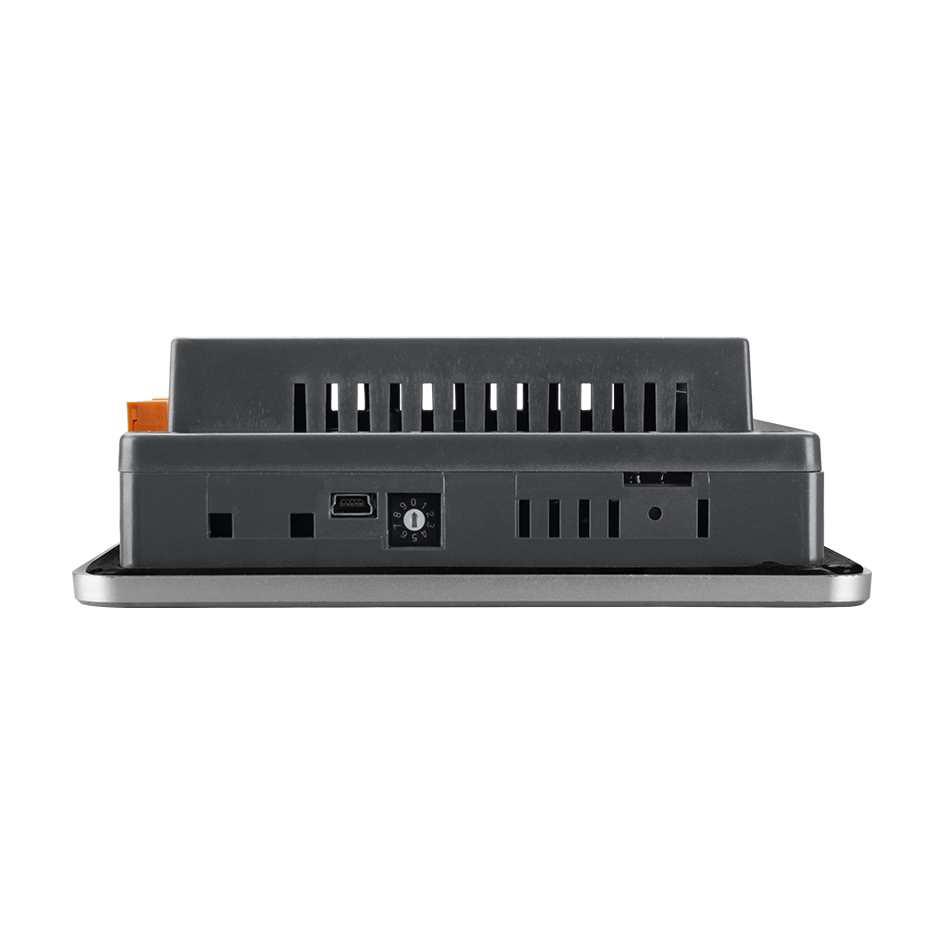

Панель оператора VPD-173X CR

Сенсорная панель оператора, диагональ 7'', PoE, поддержка плат расширения XV, 16 Мб RAM

Сенсорная панель оператора, диагональ 7'', PoE, поддержка плат расширения XV, 16 Мб RAM
  • Диагональ экрана 7'' 
  • Разрешение экрана 800 x 480 
  • Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Количество портов RS-232/485 2
  • Рабочая температура, °C -10 ~ +60 
  • Габаритные размеры, мм 217 x 153 x 33

Дисплей

  • Диагональ экрана

    7'' 

  • Тип матрицы

    TFT 

  • Яркость экрана

    400 кд/кв.м 

  • Разрешение экрана

    800 x 480 

  • Сенсорное управление

    4-проводное, резистивное 

  • Продолжительность работы лампы подсветки, час

    20000 часов 

  • Цветность

    65535 

Параметры связи

  • Порты Ethernet

    1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Интерфейс USB

  • Количество USB-портов

    1

  • Стандарт USB

    USB 1.1 Client (только для обновления прошивки) 

Параметры последовательной связи

  • Количество портов RS-232/485

    2

  • Изоляция последовательной линии

    2.5 кВ 

Память

  • Расширения памяти

    16 Мб SDRAM/16 Мб Flash 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. или 48 В пост. по PoE 

  • Потребление тока

    3.6 Вт

  • Питание по PoE

    Есть, IEEE 802.3af, Class1 

Условия эксплуатации

  • Рабочая температура, °C

    -10 ~ +60 

  • Температура хранения, °C

    -20 ~ +70 

  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита лицевой панели

    NEMA4 / IP65 

Системные характеристики

  • Процессор

    RISC 32 бита 

  • Часы реального времени

    Есть 

Размеры и вес

  • Габаритные размеры, мм

    217 x 153 x 33

Монтаж

  • Монтаж

    На DIN-рейку 

Комплект поставки

  • Комплект поставки

    Устройство 

Программное обеспечение

HMI Works:  (94.7 Мб)

Скачать

Демо-программы: (5.36 Мб)

Скачать

Документация

Datasheet (англ.): (1.86 Мб) Быстрый старт (англ.): скачать (0.7 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)

Скачать

Руководство пользователя по программной части (англ.): (10.3 Мб)

Скачать

Руководство по программированию панелей оператора (англ.): (4.25 Мб)

Скачать

Руководство по API (англ.): (6.15 Мб)

Скачать

Запросить документацию и ПО

Аксессуары

MDR-60-24
6083674 ICP DAS 
Блок питания MDR-60-24 ICP DAS 60W Single Output Industrial DIN Rail Power Supply (RoHS)
Доступно к заказу
67.32 USD 33 336.86 тенге
NS-208PSE CR
6080097 ICP DAS 
Коммутатор NS-208PSE CR Unmanaged 8-Port Industrial 10/100 Mbps PoE(PSE) Ethernet Switch
Доступно к заказу
366.12 USD 181 302.62 тенге

Модули расширения

XV107
6084442 ICP DAS 
Модуль XV107 CR 8-channel Isolated Source-type Digital Input and 8-channel Isolated Sink-type Digital Outp
Доступно к заказу
92.76 USD 45 934.75 тенге
XV107A
6084443 ICP DAS 
Модуль XV107A CR 8-channel Isolated Sink-type Digital Input and 8-channel Isolated Source-type Digital
Доступно к заказу
97.80 USD 48 430.56 тенге
XV110 CR
6084444 ICP DAS 
Модуль XV110 CR 16-channel Isolated Dry and Wet Contact Digital Input Module With 16-bit Counters (RoHS)
Доступно к заказу
130.44 USD 64 593.89 тенге
XV111 CR
6084445 ICP DAS 
Модуль XV111 CR 16-channel Isolated Sink-type Digital Output Module (RoHS)
Доступно к заказу
125.40 USD 62 098.08 тенге
XV111A CR
6084446 ICP DAS 
Модуль XV111A CR 16-channel Isolated Source-type Digital Output Module (RoHS)
Доступно к заказу
125.40 USD 62 098.08 тенге
XV116 CR
6084447 ICP DAS 
Модуль XV116 CR 5-channel Isolated Digital Input and 6-channel Relay Output Module with 16-bit Count
Доступно к заказу
140.46 USD 69 555.79 тенге
XV308 CR
6100929 ICP DAS 
Плата XV308 CR 8-channel Isolated Analog Input and 8-channel Isolated Universal Digital Input/Output Expansion Board (RoHS)
Доступно к заказу
188.10 USD 93 147.12 тенге
XV310 CR
6100930 ICP DAS 
Плата XV310 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
223.20 USD 110 528.64 тенге
XV303
6125568 ICP DAS 
Плата XV303 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
250.80 USD 124 196.16 тенге
XV306 CR
6104534 ICP DAS 
Плата XV306 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
178.08 USD 88 185.22 тенге
XV307 CR
6104535 ICP DAS 
Плата XV307 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
193.14 USD 95 642.93 тенге
Показать еще 6

VPD-173X CR сенсорная операторская панель

Сенсорная панель оператора, оснащённая жидкокристаллическим резистивным TFT-дисплеем с диагональю 7 дюймов

Панель оператора HMI | Описание

VPD-173X CR – это панель оператора, предназначающаяся для автоматизации зданий и жилых помещений, а также промышленной автоматизации, оснащённая 7-дюймовым цветным сенсорным TFT-экраном. Она монтируется на стену и подключается к обычной электрической розетке. Кроме того, сенсорная панель оператора легко интегрируется с разнообразными модулями ввода-вывода, обладает памятью SDRAM до 16 Мб и Flash до 16 Мб, имеет современный элегантный дизайн. Эта панель станет идеальным решением для модернизации и перехода с механического управления на интеллектуальное.

Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для VPD-173X CR с использованием Ladder Designer.

Сенсорная операторская панель | Характеристики
  • Идеальное соотношение цены и качества;
  • Цветной сенсорный экран с высоким разрешением;
  • Поддержка PoE;
  • Поддержка RTC;
  • Бесплатный инструмент разработки HMIWorks;
  • Поддержка языка программирования С и Ladder Designer;
  • Поддержка пользовательского протокола связи (на языке C);
  • Протокол Modbus TCP/RTU;
  • Передняя панель с классом защиты IP65;
  • Поддержка плат расширения серии XV.

Чтобы купить сенсорную панель оператора VPD-173X CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
