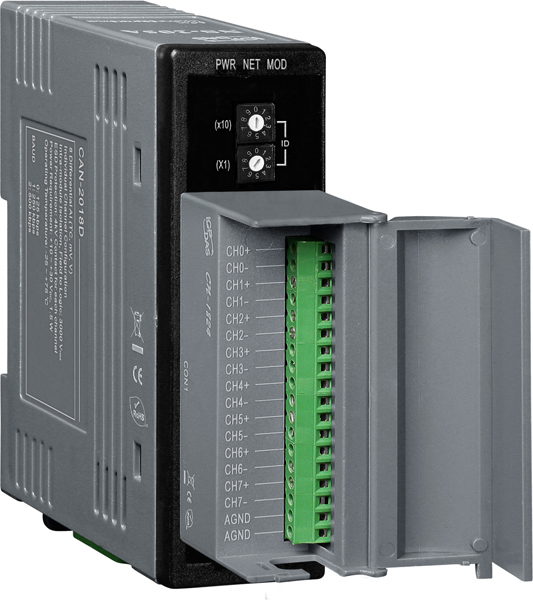

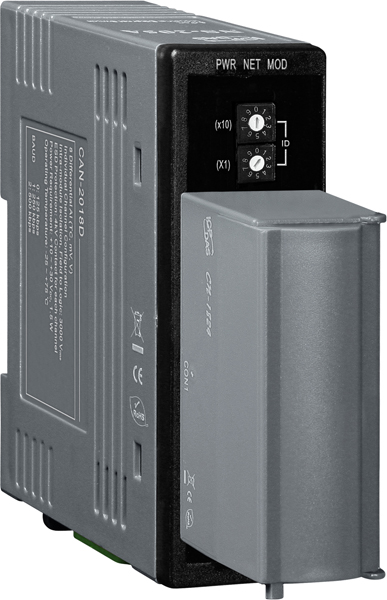

Модуль CAN-2018D/S CR

Интерфейс CAN

• Протоколы

  DeviceNet 

• Скорость передачи данных

  125 Кбит/с, 250 Кбит/с, 500 Кбит/с 

• Разъем порта CAN

  Клемма 

• Терминальный резистор

  120 Ом (выбирается DIP-переключателем) 

Протокол DeviceNet

• Спецификация DeviceNet

  Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 

• Подписка DeviceNet

  Group 2 Only Server 

• Поддерживаемые соединения

  1 для Сообщений 
  1 для опроса I/O 
  1 для ''Bit-Strobe'' I/O 

• Node ID

  0 ~ 63, выбирается переключателем 

• Сообщение Hearbeat

  Есть 

• Сообщение остановки

  Есть 

• Файл EDS

  Есть 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Разрешение АЦП, бит

  16 

• Точность АЦП

  ±0.1% от полного диапазона 

• Частота дискретизации

  10 Гц 

• Частота дискретизации

  10 Гц

• Диапазон входных сигналов по напряжению

  ±1 В 
  ±2.5 В 
  ±15 мВ 
  ±50 мВ 
  ±100 мВ 
  ±500 мВ 

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C 

• Диапазон входных сигналов по току

  ±20 мА 
  Требуется внешний резистор 125 Ом 

• Температурный дрейф нуля

  ±10 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/ °C

• Входное сопротивление

  >400 кОм 

• Обнаружения обрыва термопары

  Есть 

• Индивидуальная настройка каналов

  Есть 

• Подавление синфазных помех (Общий режим)

  86 дБ 

• Подавление синфазных помех (Номинальный режим)

  100 дБ 

• Изоляция каналов

  3 кВ пост. 

• Защита от перенапряжения

  240 Vrms 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR/NET/MOD

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

Размеры и вес

• Габаритные размеры, мм

  33 x 99 x 78

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CN-1824
