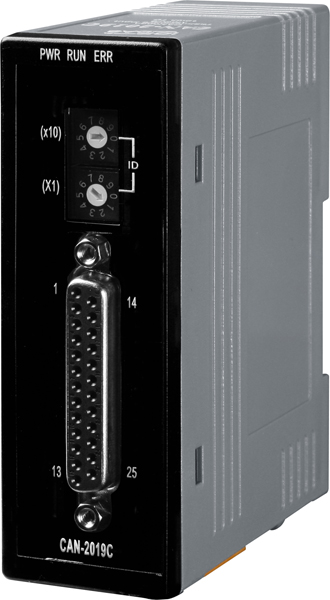

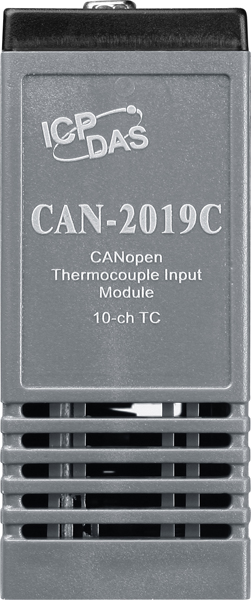

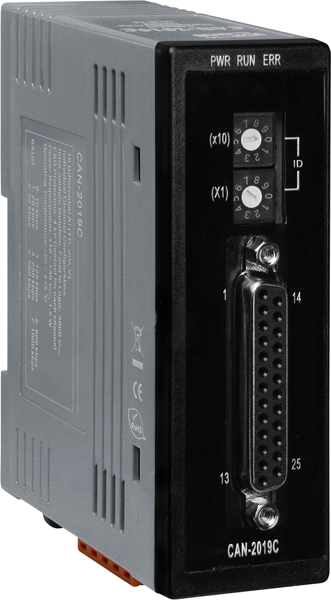

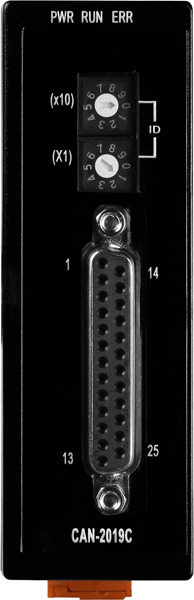

Модуль CAN-2019C/S

Интерфейс CAN

• Протоколы

  CANopen 

• Спецификация шины CAN

  ISO 11898-2 CAN 2.0A 

• Скорость передачи данных

  10 Кбит/с ~ 1 Мбит/с 

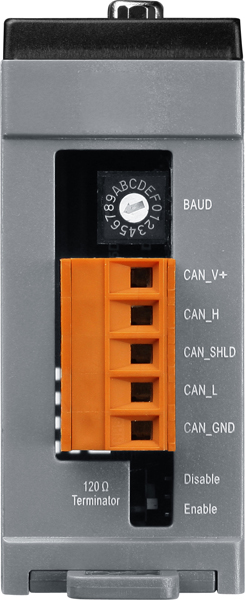

• Разъем порта CAN

  Клемма 

• Терминальный резистор

  120 Ом (выбирается DIP-переключателем) 

• NMT

  Slave 

• Количество доступных SDO

  1 сервер, 0 клиентов 

• Количество PDO (CANopen)

  10 PDO приема/ 10 PDO передачи 

• ID соединения

  1 ~ 99 

• Контроль ошибки

  Node Guarding protocol / Heartbeat Producer 

• Режимы PDO

  По событию, Удаленный запрос, Циклический и ациклический SYNC 

• PDO Mapping

  Есть 

• Версия CANopen

  DS-301 v4.02 

• Экстренные сообщения

  Есть 

• Файл EDS

  Есть 

Аналоговый ввод

• Количество каналов АЦП

  10 

• Тип каналов аналогового ввода

  Дифференциальные 

• Разрешение АЦП, бит

  16 

• Точность АЦП

  ±0.1% от полного диапазона 

• Частота дискретизации

  10 Гц 

• Частота дискретизации

  10 Гц

• Диапазон входных сигналов по напряжению

  ±5 В 
  ±10 В 
  ±2.5 В 
  ±15 мВ 
  ±50 мВ 
  ±100 мВ 
  ±500 мВ 

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C 

• Диапазон входных сигналов по току

  ±20 мА 
  Требуется внешний резистор 125 Ом 

• Температурный дрейф нуля

  ±10 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/ °C

• Входное сопротивление

  >400 кОм 

• Обнаружения обрыва термопары

  Есть 

• Индивидуальная настройка каналов

  Есть 

• Подавление синфазных помех (Общий режим)

  86 дБ 

• Подавление синфазных помех (Номинальный режим)

  100 дБ 

• Изоляция каналов

  3 кВ пост. 

• Защита от перенапряжения

  240 Vrms 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR/RUN/ERR

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

Размеры и вес

• Габаритные размеры, мм

  33 x 99 x 78

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

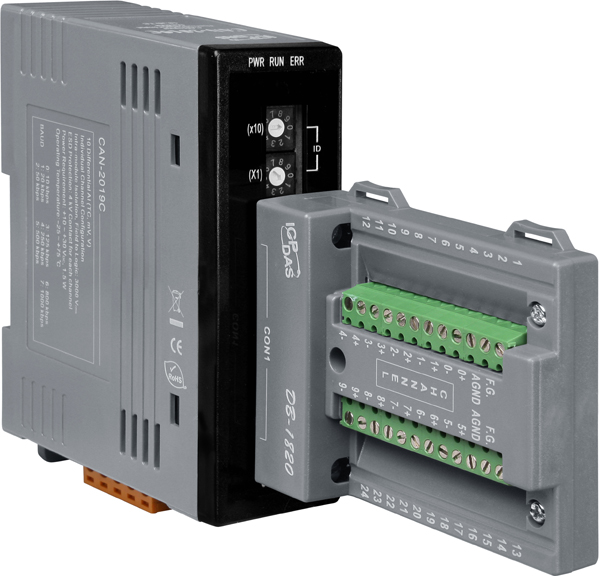

  DB-1820
