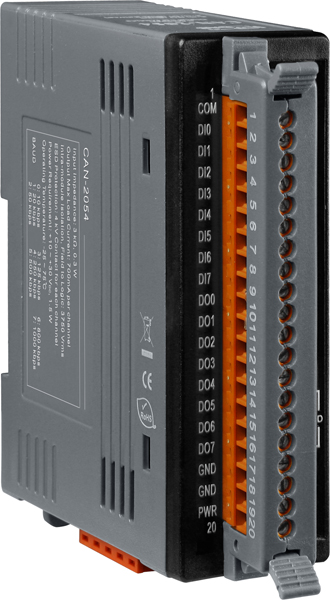

Модуль CAN-2054

Интерфейс CAN

• Протоколы

  CCON ver2.00 

• Скорость передачи данных

  10 Кбит/с ~ 1 Мбит/с 

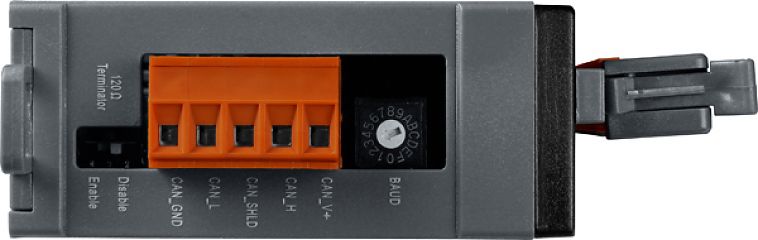

• Разъем порта CAN

  Клемма 

• Терминальный резистор

  120 Ом (выбирается DIP-переключателем) 

• ID соединения

  1 ~ 99 

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Тип каналов дискретного ввода

  Sink/source 

• Напряжение лог. 1

  3.5 ~ 30 В 

• Напряжение лог. 0

  1 В макс. 

• Частота отклика

  250 мкс

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Частота отклика

  200 мкс

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR/RUN/ERR, 8 индикаторов дискретного ввода, 8 индикаторов дисктретного вывода, 1 индикатор терминального резистора

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

Размеры и вес

• Габаритные размеры, мм

  32.3 x 99 x 77.5

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
