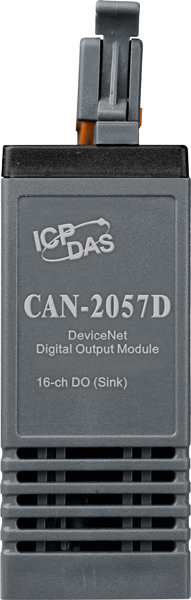

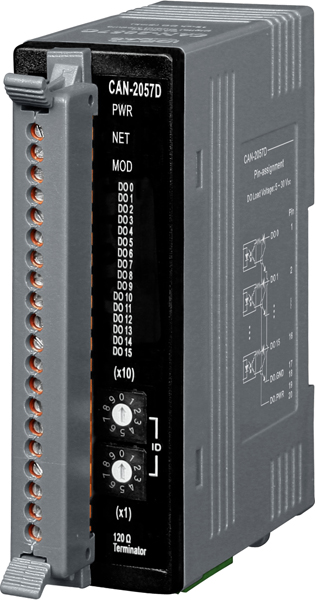

Модуль CAN-2057D CR

Интерфейс CAN

• Протоколы

  DeviceNet 

• Скорость передачи данных

  125 Кбит/с, 250 Кбит/с, 500 Кбит/с 

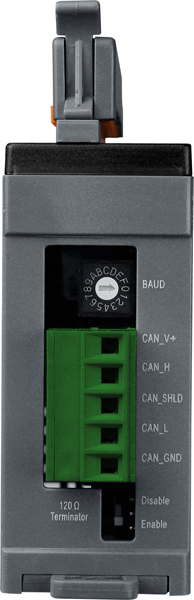

• Разъем порта CAN

  Клемма 

• Терминальный резистор

  120 Ом (выбирается DIP-переключателем) 

Протокол DeviceNet

• Спецификация DeviceNet

  Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 

• Подписка DeviceNet

  Group 2 Only Server 

• Поддерживаемые соединения

  1 для Сообщений 
  1 для опроса I/O 
  1 для ''Bit-Strobe'' I/O 

• Node ID

  0 ~ 63, выбирается переключателем 

• Сообщение Hearbeat

  Есть 

• Сообщение остановки

  Есть 

• Файл EDS

  Есть 

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Тип каналов дискретного вывода

  Открытый коллектор, Sink 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение изоляции, В

  3750 

• Напряжение нагрузки

  +5 ~ +30 В пост. 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR/NET/MOD, 16 индикаторов дискретного вывода, 1 индикатор терминального резистора

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

Размеры и вес

• Габаритные размеры, мм

  32.3 x 99 x 77.5

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
