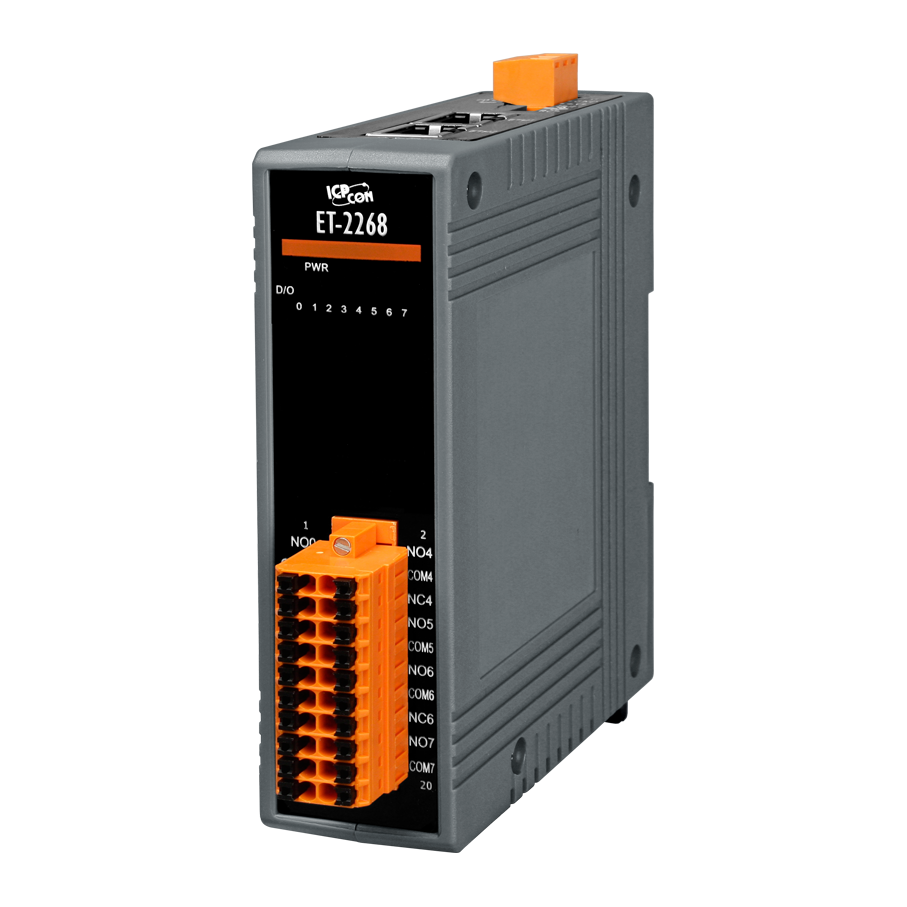

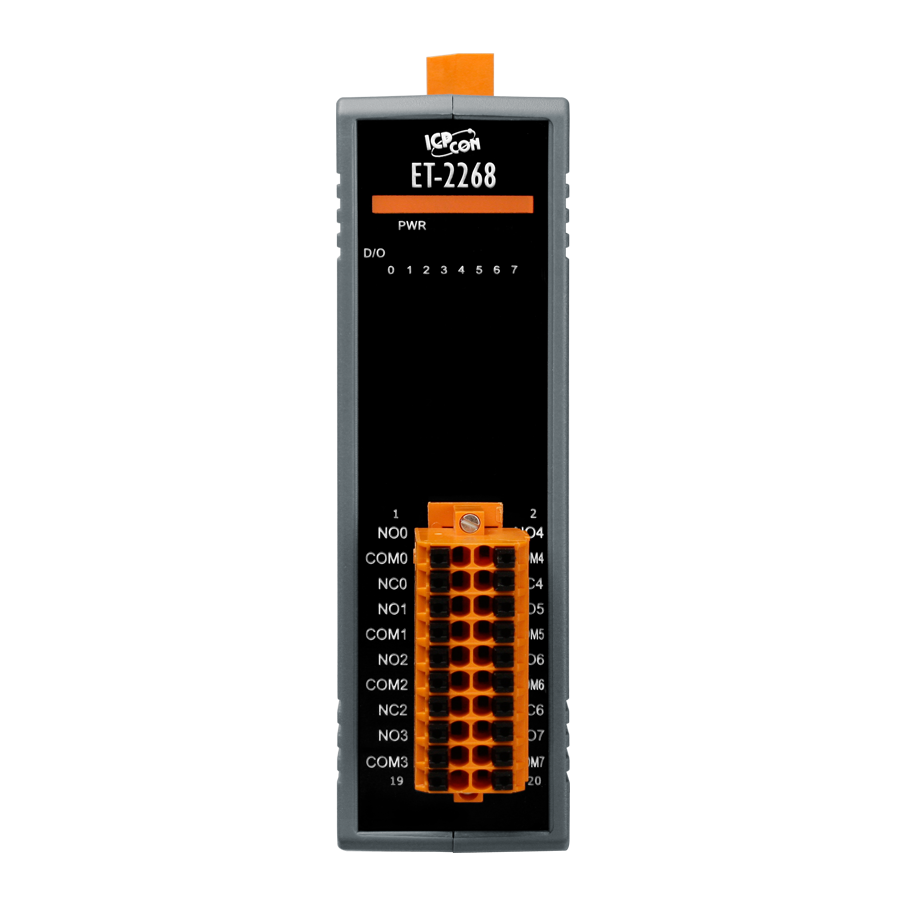

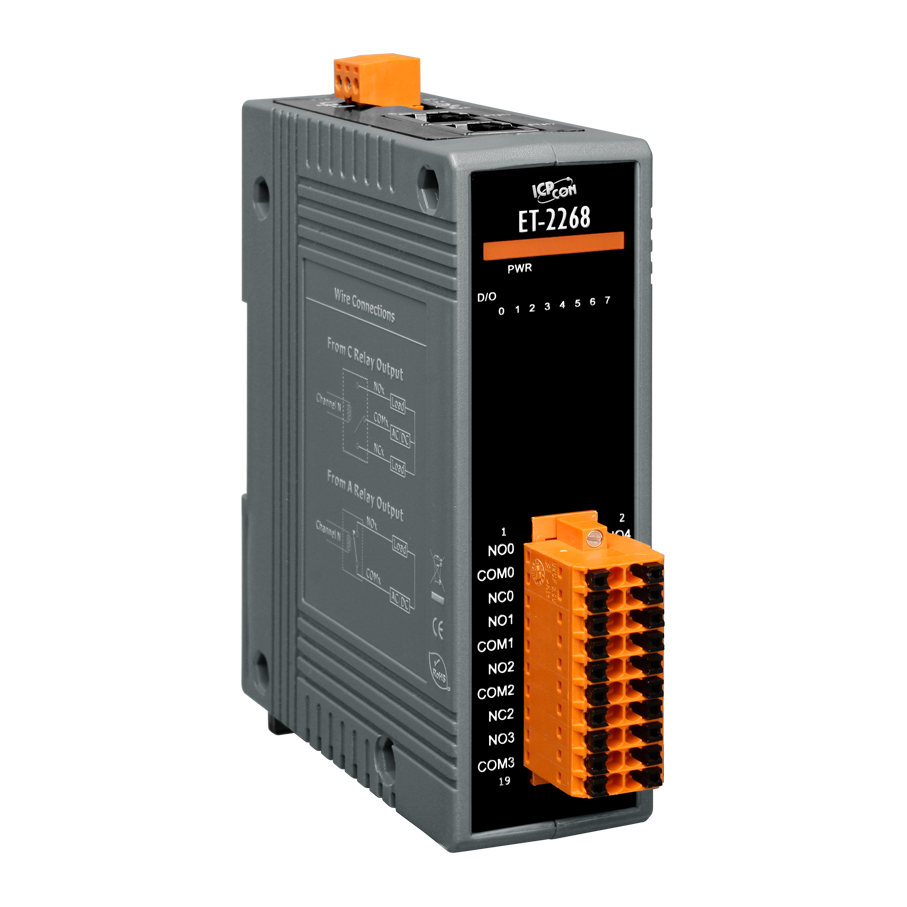

Модуль ET-2268 CR

Функции безопасности

• Функции безопасности

  Пароль 
  Фильтр по IP-адресу 

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

• Протоколы Ethernet

  Modbus TCP 
  Modbus UDP 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Релейный вывод

• Количество каналов релейного вывода

  8 

• Тип каналов релейного вывода

  Сигнальное реле (Form A × 4, Form C × 4) 

• Нагрузочная способность реле

  2 А @ 30 В пост.; 0.24 @ 220 В пост.; 0.25 А @ 250 В пер. 

• Время переключения реле

  3 мс 

• Время восстановления

  4 мс 

• Механическая износостойкость

  100000000 переключений 

• Электрическая износостойкость

  2 x 100000 переключений 

• Установка безопасного значения

  Есть, настраивается программно 

• Установка значения при подаче питания

  Есть, настраивается программно 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  Есть

• Индикаторы Ethernet-портов

  Есть 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  3.3 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±16 кВ для случайной точки 
  ±8 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±3 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Процессор

  32-битный ARM 

• Сторожевой таймер

  Есть 

Программное обеспечение

• Web-интерфейс

  Есть 

• Встроенный web-сервер

  Есть 

• Возможность парного соединения

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127 x 33 x 99

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
