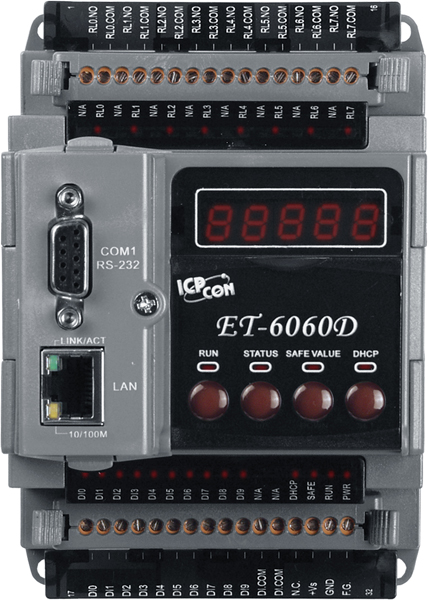

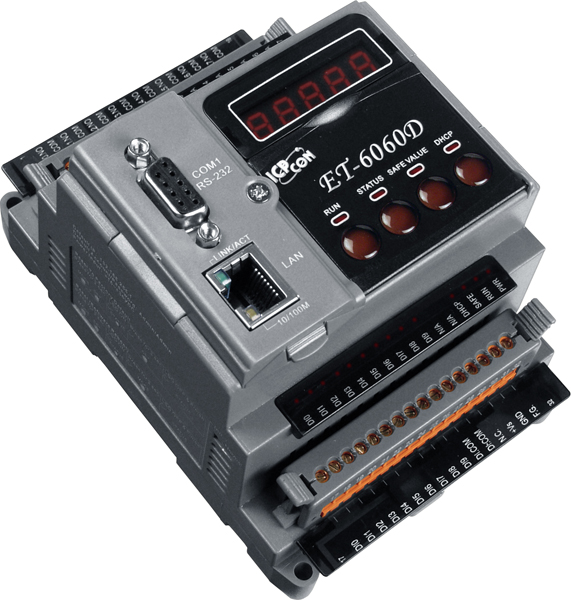

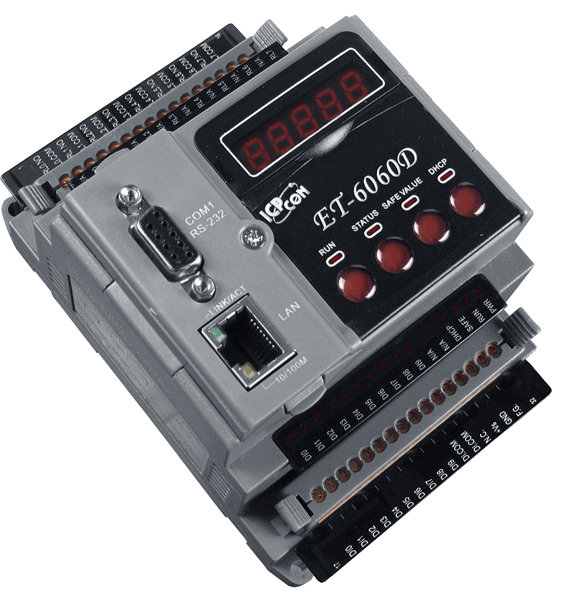

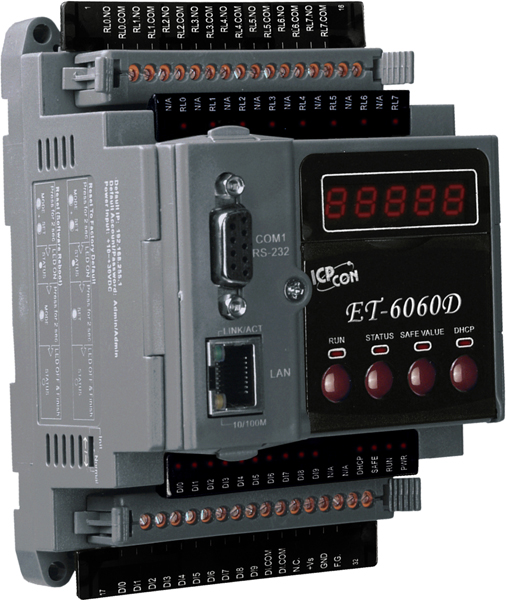

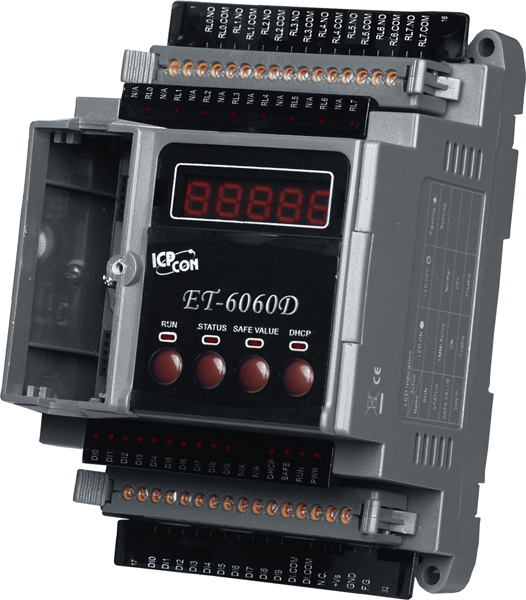

Модуль ET-6060D CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Параметры последовательной связи

• Количество портов RS-232

  1

• Передаваемые сигналы

  RS-232: Tx, Rx, GND 

• Скорость передачи данных, бит/с

  115200 макс. 

Дискретный ввод

• Количество каналов дискретного ввода

  10 

• Тип каналов дискретного ввода

  Sink/source 

• Напряжение лог. 1

  +10 ~ +50 В пост. 

• Напряжение лог. 0

  +3 В макс. 

• Входное сопротивление

  10 кОм 

Счетчик

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Релейный вывод

• Количество каналов релейного вывода

  8 

• Тип каналов релейного вывода

  Силовое реле (Form A) 

• Нагрузочная способность реле

  3 А 

• Сопротивление изоляции

  1000 МОм @ 500 В пост. мин. 

• Время переключения реле

  15 мс макс. 

• Время восстановления

  3 мс макс. 

• Механическая износостойкость

  10000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Электрическая прочность

  Открытый контакт: 750 В 
  Между катушкой и контактами: 4 кВ 

• Макс. переключаемое напряжение

  250 В пер./28 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

• Кнопки управления

  Есть 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  4.8 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +75 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Изоляция каналов внутренней логики

  3750 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  90 x 111 x 70

Монтаж

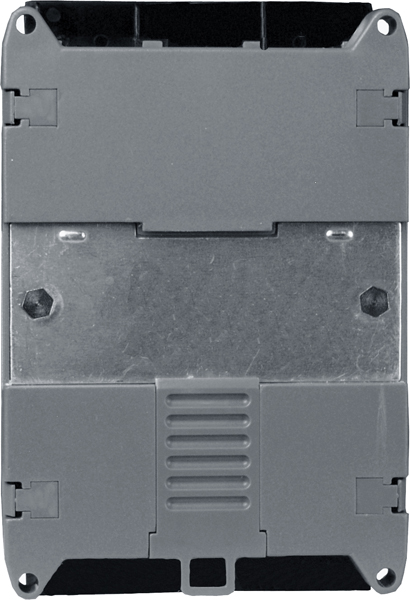

• Монтаж

  На DIN-рейку 
  настенный 

Наличие международных сертификатов

• Безопасность

  CE 
  FCC 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
