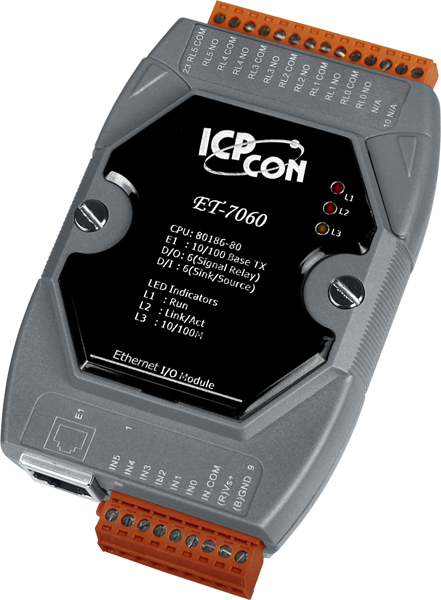

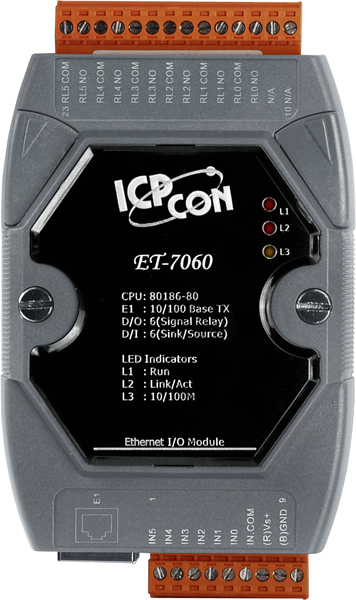

Модуль ET-7060 CR

Функции безопасности

• Функции безопасности

  ID 
  Пароль 
  Фильтр по IP-адресу 

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Порты PoE

  Нет 

• Протоколы Ethernet

  Modbus TCP 
  Modbus UDP 

Дискретный ввод

• Количество каналов дискретного ввода

  6 

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Тип каналов дискретного ввода

  Влажный контакт 

• Защита от перенапряжения

  +70 В пост. 

• Входное сопротивление

  10 кОм 

• Напряжение в открытом состоянии

  +10 ~ +50 В пост. 

• Напряжение в закрытом состоянии

  +4 В пост. макс. 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  500 Гц 

• Минимальная ширина импульса

  1 мс 

Релейный вывод

• Количество каналов релейного вывода

  6 

• Тип каналов релейного вывода

  Силовое реле, Form A (SPST N.O.) 

• Нагрузочная способность реле

  10 мА при 5 В 

• Рабочее напряжение

  250 В пост./перем. 

• Время переключения реле

  10 мс макс. 

• Время восстановления

  5 мс макс. 

• Механическая износостойкость

  20000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Установка безопасного значения

  Есть, настраивается программно 

• Установка значения при подаче питания

  Есть, настраивается программно 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  Нет

• Индикаторы питания по PoE

  Нет 

Требования к электропитанию

• Потребление тока

  2.9 Вт макс.

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 10 ~ 30 В пост.тока 

• Питание по PoE

  Нет 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Напряжение изоляции, В

  1500 

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

• Защита от перенапряжения

  ±0.5 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Программное обеспечение

• Web-интерфейс

  Есть 

• Встроенный web-сервер

  Есть 

• Возможность парного соединения

  Есть 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

• Вес нетто, кг

  0.16

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Драйверы и утилиты 
  Полное руководство пользователя на CD
