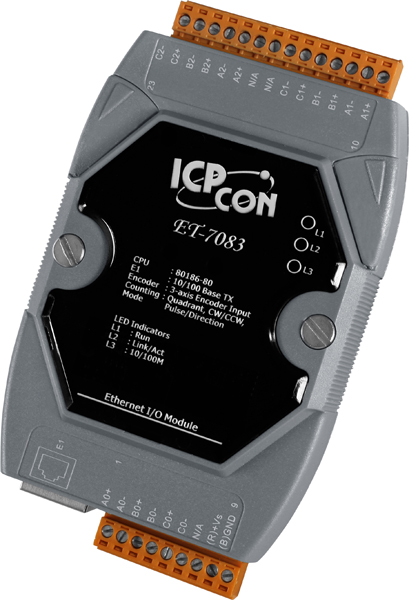

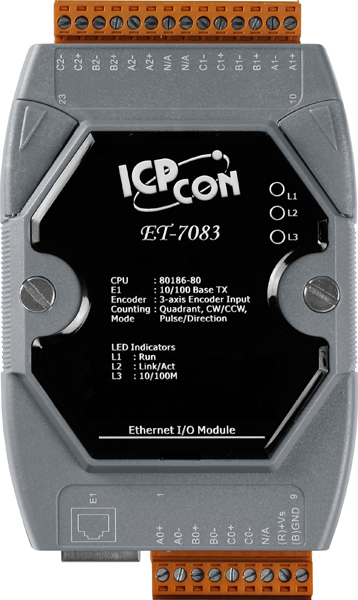

Модуль ET-7083 CR

Функции безопасности

• Функции безопасности

  ID 
  Пароль 
  Фильтр по IP-адресу 

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100BaseT(X) - 'витая пара' (разъем RJ45) 

• Протоколы Ethernet

  Modbus TCP 
  Modbus UDP 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Энкодер/Частотомер/Счетчик

• Режим счетчика

  Квадрантный, CW/CCW, Импульсный / Направление 

• Разрешение счетчика/энкодера, бит

  32 

• Максимальная частота счета

  Квадрантный режим: 1 МГц, CW/CCW режим: 4 МГц, Импульсный / Направление: 4 МГц 

• Хранение подсчитанных значений

  Есть, до 10 лет 

• Предустановленное значение счетчика

  Программируемое 

• Уровень входного сигнала

  5 В пост., 12 В пост. С внешним резистором 1 кОм (1/2 Вт), 24 В пост. С внешним резистором 2 кОм (1/2 Вт)

• Изоляция каналов внутренней логики

  2500 Vrms 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  Нет

• Индикаторы Ethernet-портов

  Есть 

Требования к электропитанию

• Потребление тока

  2.7 Вт

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 10 ~ 30 В пост.тока 

• Питание по PoE

  Нет 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Программное обеспечение

• Web-интерфейс

  Есть 

• Встроенный web-сервер

  Есть 

• Возможность парного соединения

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 123 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
