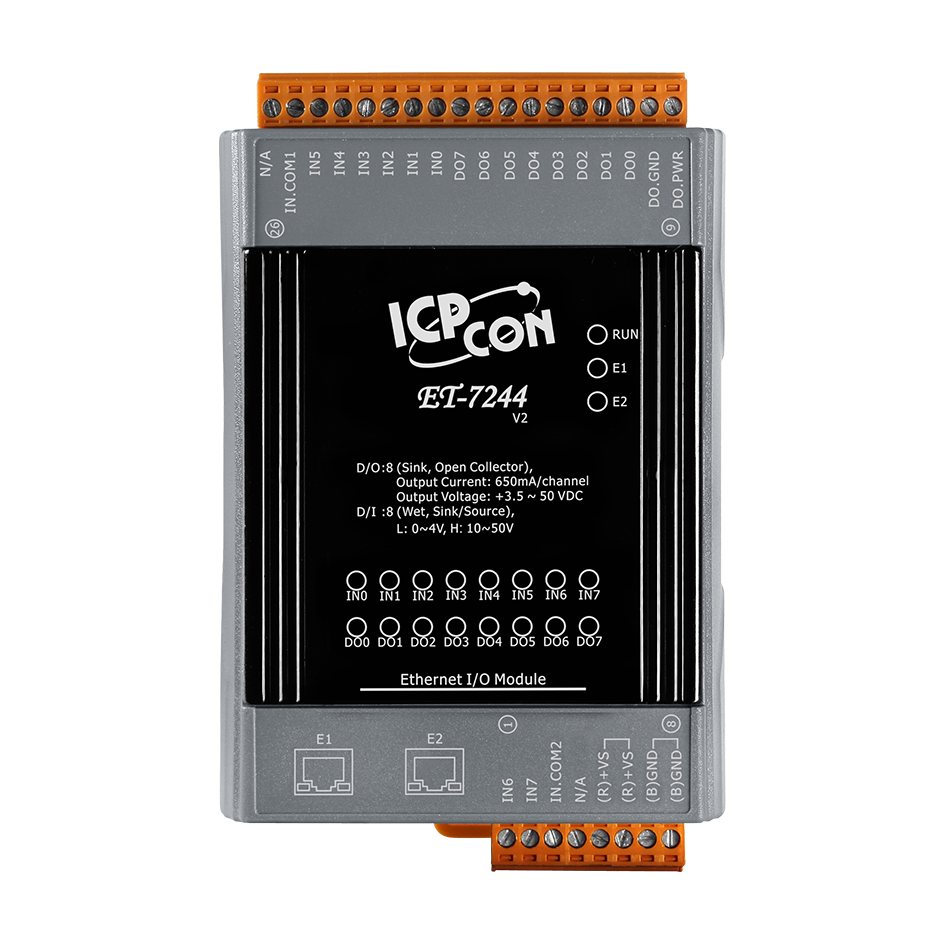

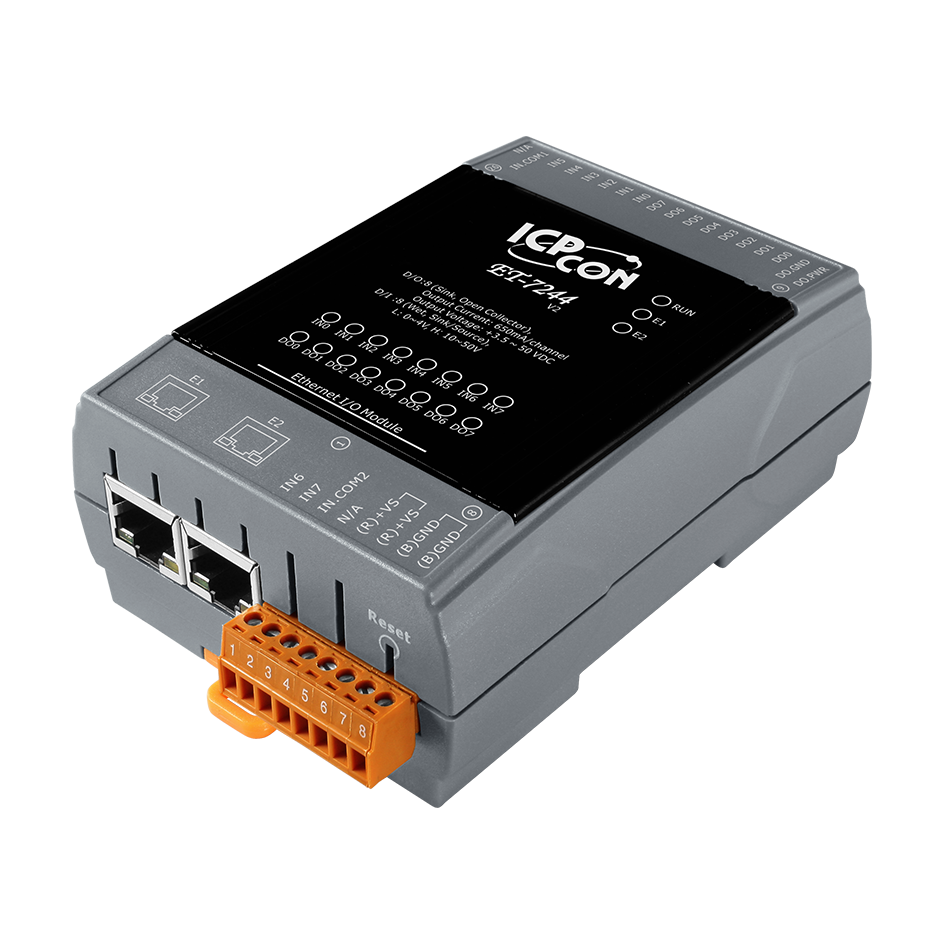

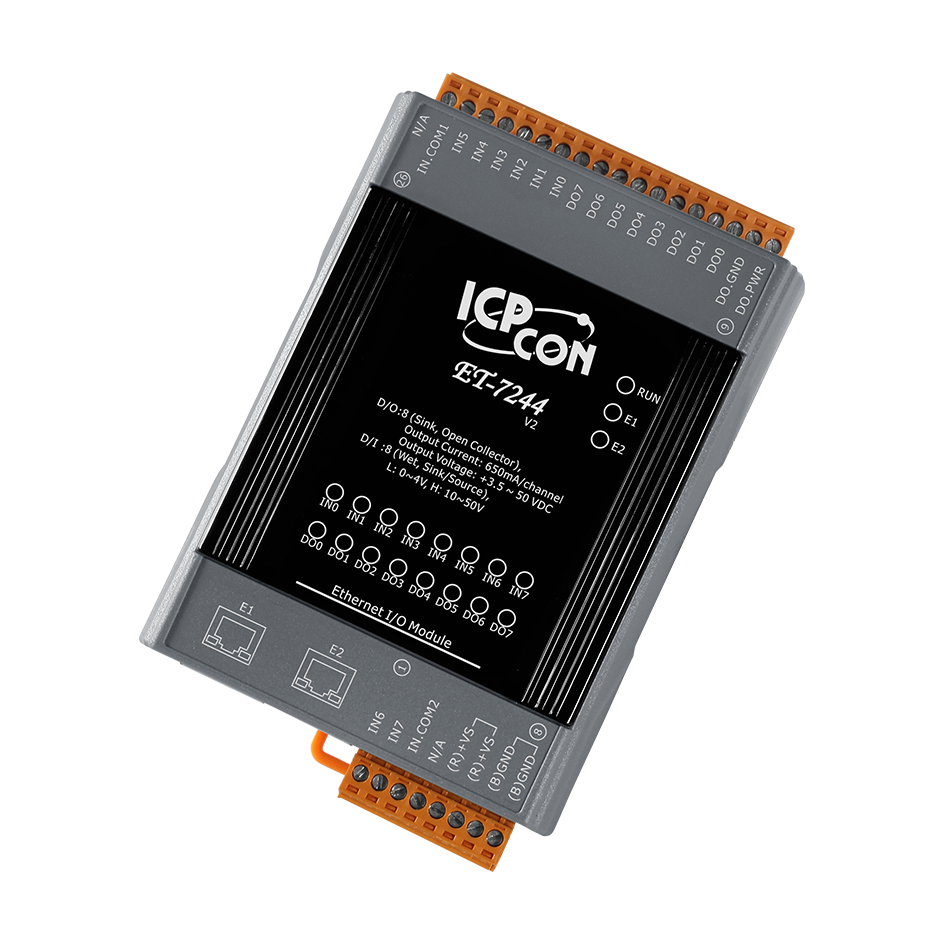

Модуль ET-7244 CR

Функции безопасности

• Функции безопасности

  ID 
  Пароль 
  Фильтр по IP-адресу 

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

• Порты PoE

  Нет 

• Протоколы Ethernet

  Modbus TCP 
  Modbus UDP 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Дискретный ввод

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Тип каналов дискретного ввода

  Влажный контакт 

• Защита от перенапряжения

  +70 В пост. 

• Входное сопротивление

  10 кОм 

• Напряжение в открытом состоянии

  +10 ~ +50 В пост. 

• Напряжение в закрытом состоянии

  +4 В пост. макс. 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Дискретный вывод

• Тип каналов дискретного вывода

  Тип 'открытый коллектор', изолированный 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  650 мА 

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Установка безопасного значения

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.4 A 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  Есть

• Индикаторы питания по PoE

  Нет 

Требования к электропитанию

• Потребление тока

  3.3 Вт макс.

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Нет 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Напряжение изоляции, В

  1500 

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Программное обеспечение

• Web-интерфейс

  Есть 

• Встроенный web-сервер

  Есть 

• Возможность парного соединения

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  120 x 76 x 38

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
