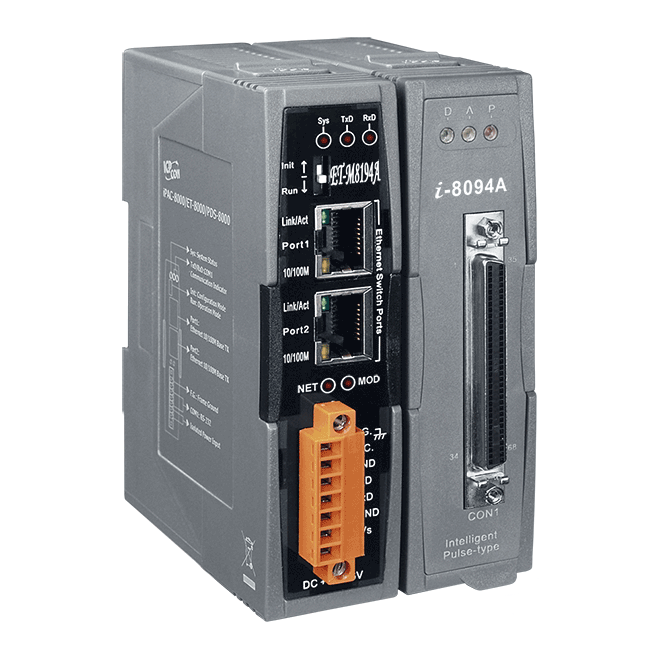

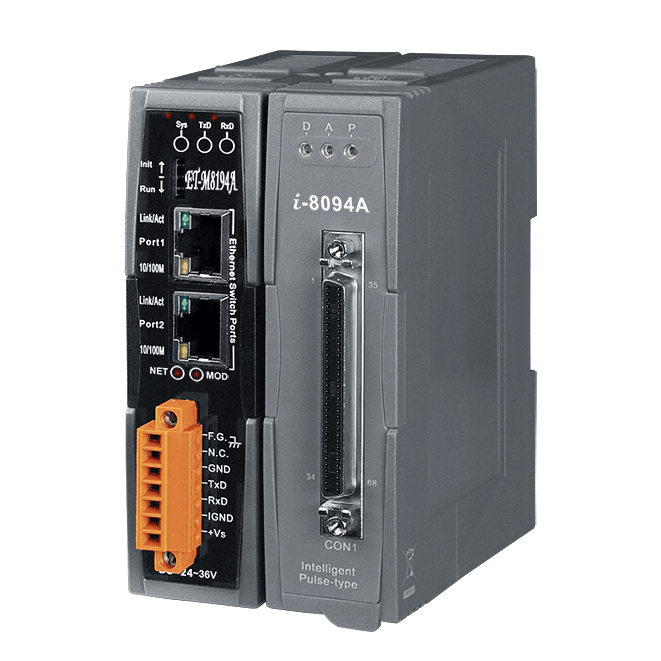

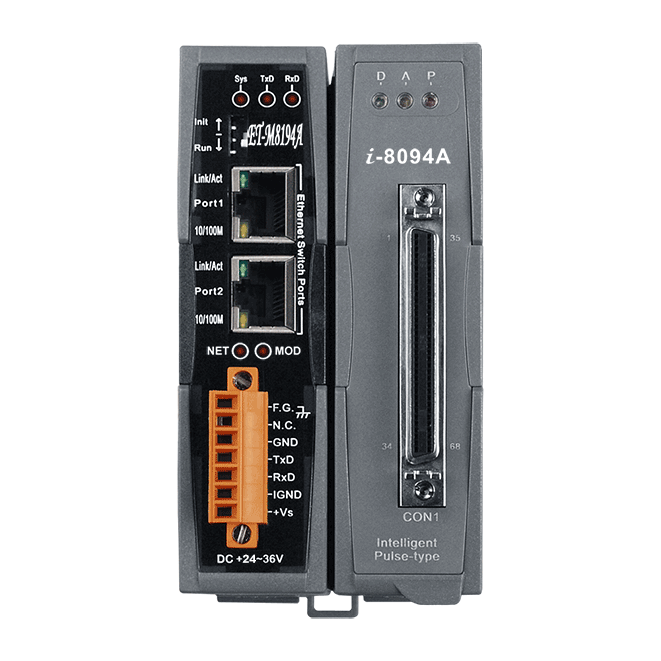

Модуль ET-M8194A

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  Modbus TCP 

Управление движением

• Число осей

  4 

• Тип команды

  Пульсация 

• Тип управления движением

  IC Chip Based 

• Линейная интерполяция

  2/3 оси 

• Круговая интерполяция

  2 оси 

• Продолжающаяся интерполяция

  Есть 

• Кривая скорости

  S-образная, Трапецевидная 

• Вводы механических переключателей

  Home, Limit+/-, Near Home, Emergency 

• Интерфейс I/O серво-двигателя

  Input: INP, ALM; Output: SVON 

• Выходные пульсации

  4 MPPS макс. 

• Режим пульсации

  CW/CCW; PULSE/DIR 

• Режим кольцевого счетчика

  32 бит 

• Интерфейс энкодера

  A/B Pulse, Вверх/Вниз 

• Режим контроля позиции

  Инкрементный, абсолютный 

• Триггер сравнения позиций

  10 кГц 

Энкодер/Частотомер/Счетчик

• Разрешение счетчика/энкодера, бит

  32 

• Максимальная частота счета

  4 МГц 

Требования к электропитанию

• Рабочее напряжение

  +24 В 

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Изоляция каналов внутренней логики

  2500 Vrms 

Операционная система

• Драйверы для ОС

  Windows 7/8/10 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  65 x 121 x 99

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство
