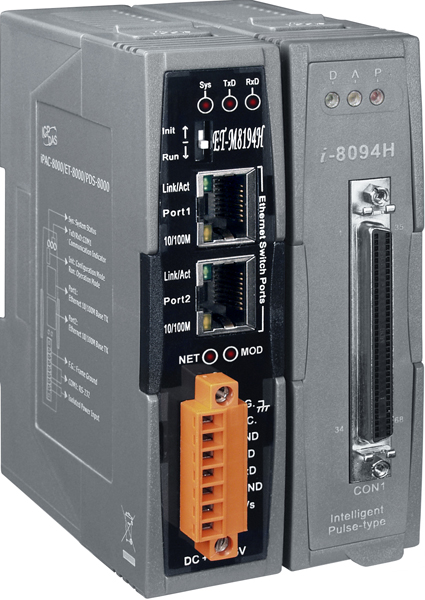

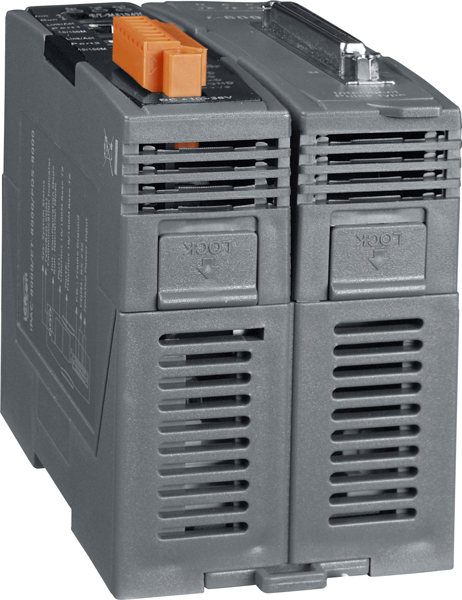

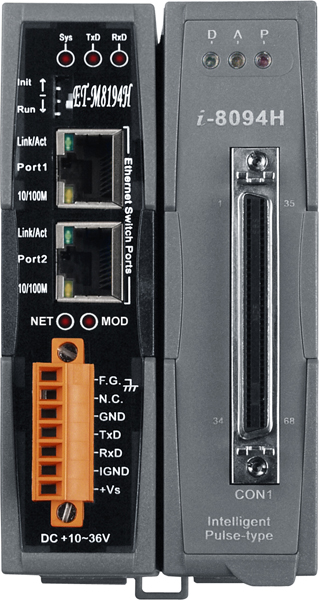

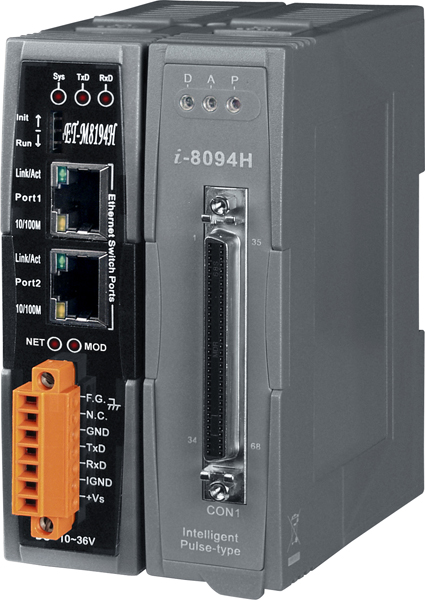

Модуль ET-M8194H-G

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  Modbus TCP 

Управление движением

• Число осей

  4 

• Тип команды

  Пульсация 

• Тип управления движением

  IC Chip Based 

• Линейная интерполяция

  2/3 оси 

• Круговая интерполяция

  2 оси 

• Продолжающаяся интерполяция

  2/3 оси 

• Вводы механических переключателей

  Home, Near Home, Limit, Emergency, Latch 

• Интерфейс I/O серво-двигателя

  Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC 

• Выходные пульсации

  4 MPPS макс. 

• Режим пульсации

  CW/CCW; PULSE/DIR 

• Режим кольцевого счетчика

  Есть 

• Интерфейс энкодера

  A/B Pulse, Вверх/Вниз 

Энкодер/Частотомер/Счетчик

• Разрешение счетчика/энкодера, бит

  32 

• Максимальная частота счета

  4 МГц 

Требования к электропитанию

• Рабочее напряжение

  +24 В 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +80 

• Рабочая влажность, %

  5 ~ 90, без образования конденсата 

Защита

• Изоляция каналов внутренней логики

  2500 Vrms 

Операционная система

• Драйверы для ОС

  Windows XP/7/8/10 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  65 x 99 x 121

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство
