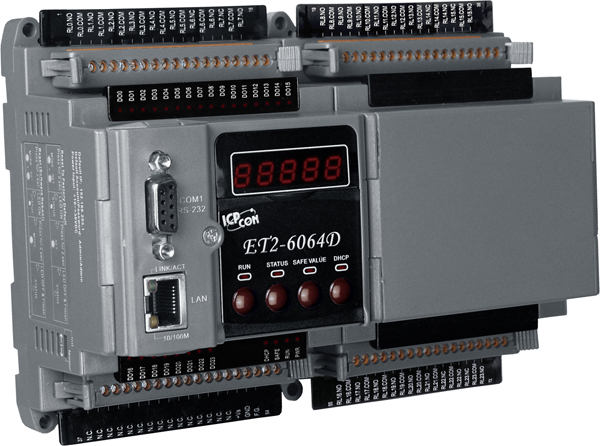

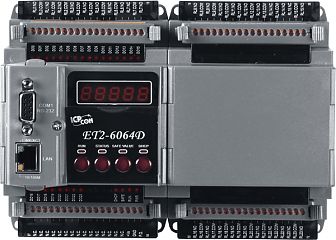

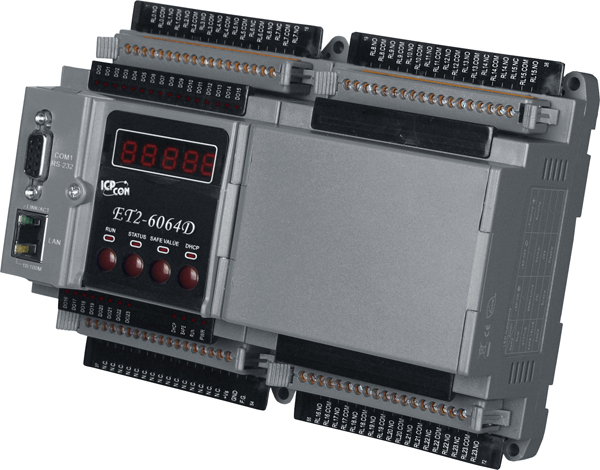

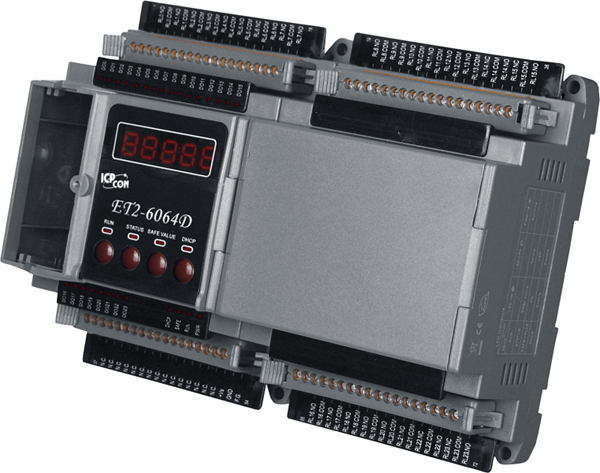

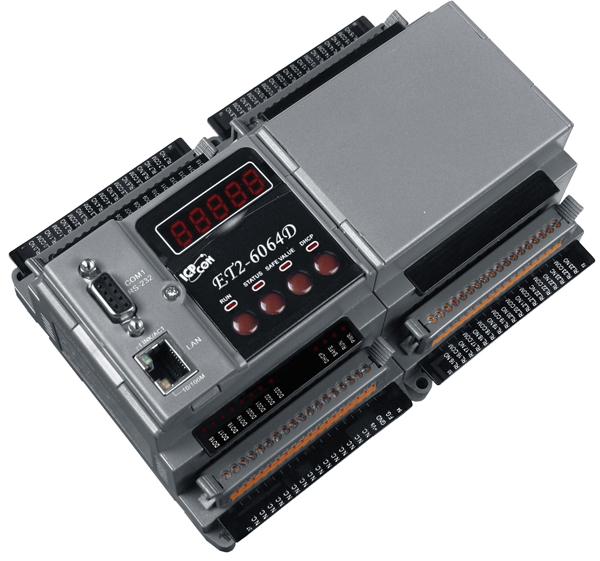

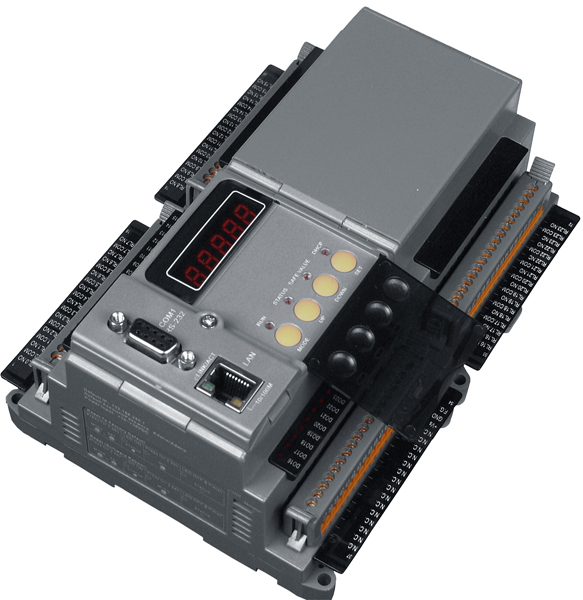

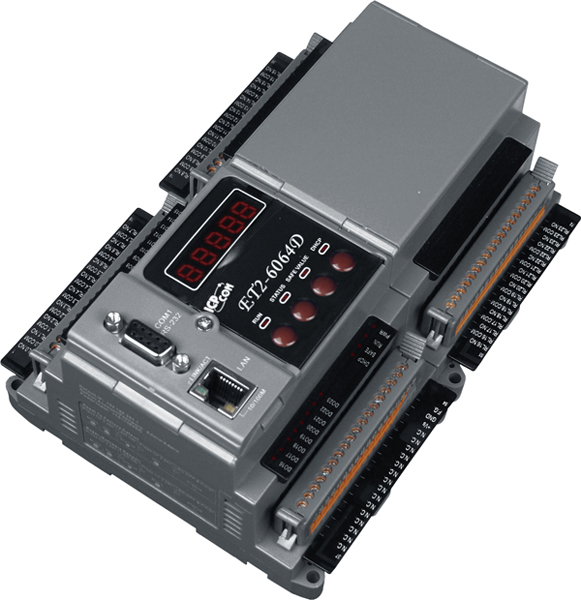

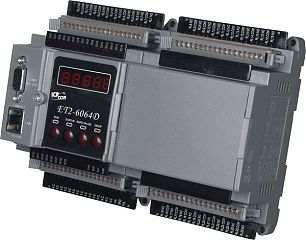

Модуль ET2-6064D CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Параметры последовательной связи

• Количество портов RS-232

  1

• Передаваемые сигналы

  RS-232: Tx, Rx, GND 

• Скорость передачи данных, бит/с

  115200 макс. 

Релейный вывод

• Количество каналов релейного вывода

  24 

• Тип каналов релейного вывода

  Силовое реле (Form A x 18, Form C x 6) 

• Нагрузочная способность реле

  5 А (Form A), 2 А (Form C) 

• Сопротивление изоляции

  1000 МОм @ 500 В пост. мин. 

• Время переключения реле

  15 мс макс. 

• Время восстановления

  5 мс макс. 

• Механическая износостойкость

  100000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Внутрикомпонентная изоляция, В

  3750 

• Электрическая прочность

  Между катушкой и контактами: 4 кВ (Form A), 1.5 кВ (Form C) 
  Открытый контакт: 750 В (Form A), 1 кВ (Form C) 

• Макс. переключаемое напряжение

  250 В пер./28 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

• Кнопки управления

  Есть 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  3 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +75 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  180 x 111 x 70

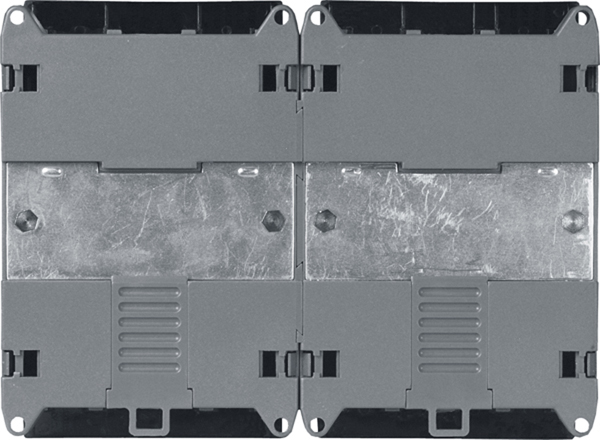

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Наличие международных сертификатов

• Безопасность

  CE 
  FCC 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
