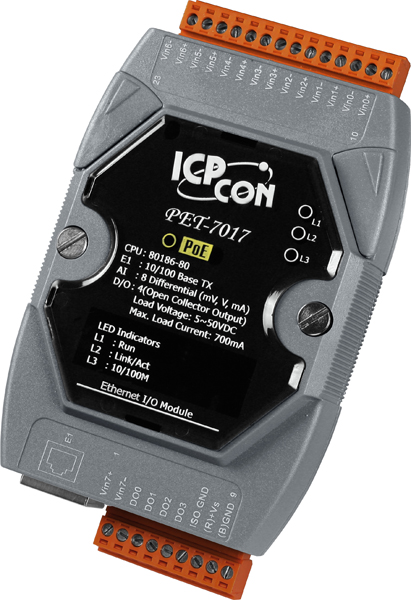

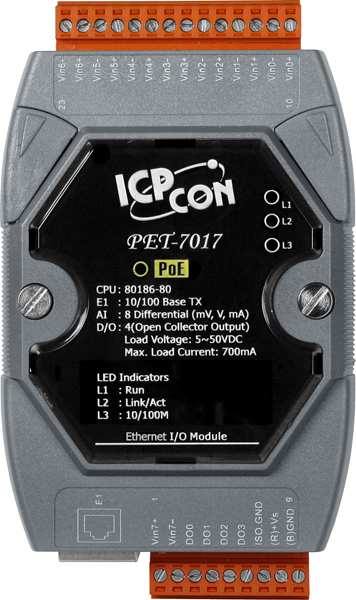

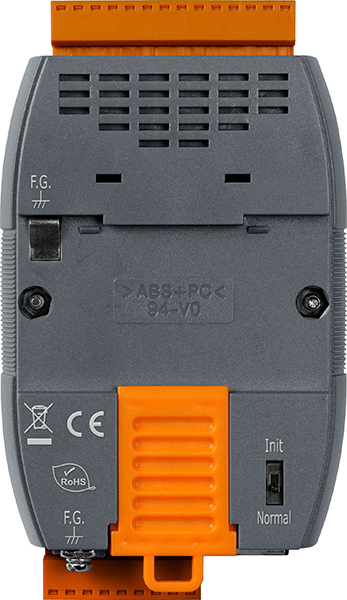

Модуль PET-7017 CR

Функции безопасности

• Функции безопасности

  ID 
  Пароль 
  Фильтр по IP-адресу 

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Порты PoE

  Есть 

• Протоколы Ethernet

  Modbus TCP 
  Modbus UDP 

Аналоговый ввод

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  Обычный режим: ±0.1% 
  Ускоренный режим: ±0.5% или лучше 

• Частота дискретизации

  Обычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая)

• Диапазон входных сигналов по току

  ±20 мА 
  0 ~ 20 мА 
  4 ~ 20 мА 
  Требуется внешний резистор 125 Ом 

• Температурный дрейф нуля

  ±20 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/°C

• Входное сопротивление

  По току: 125 Ом 
  По напряжению: 2 МОм 

• Обнаружение обрыва кабеля

  Есть, для +4 ~ +20 мА 

• Индивидуальная настройка каналов

  Есть 

• Подавление синфазных помех (Общий режим)

  86 дБ 

• Подавление синфазных помех (Номинальный режим)

  100 дБ 

• Изоляция виртуальных каналов

  Есть, 400 В пост.тока 

• Защита по току

  Есть, 50 мА при 110 В пост. 

• Защита от перенапряжения

  240 Vrms 

• Общая защита от перенапряжения

  ±200 В пост.тока 

Дискретный вывод

• Тип каналов дискретного вывода

  Тип 'открытый коллектор', изолированный 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  700 мА 

• Напряжение нагрузки

  +5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Установка безопасного значения

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.4 A 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  Нет

• Индикаторы питания по PoE

  Есть 

Требования к электропитанию

• Потребление тока

  3.2 Вт макс.

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Напряжение изоляции, В

  Нет 

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±0.5 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Программное обеспечение

• Web-интерфейс

  Есть 

• Встроенный web-сервер

  Есть 

• Возможность парного соединения

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
