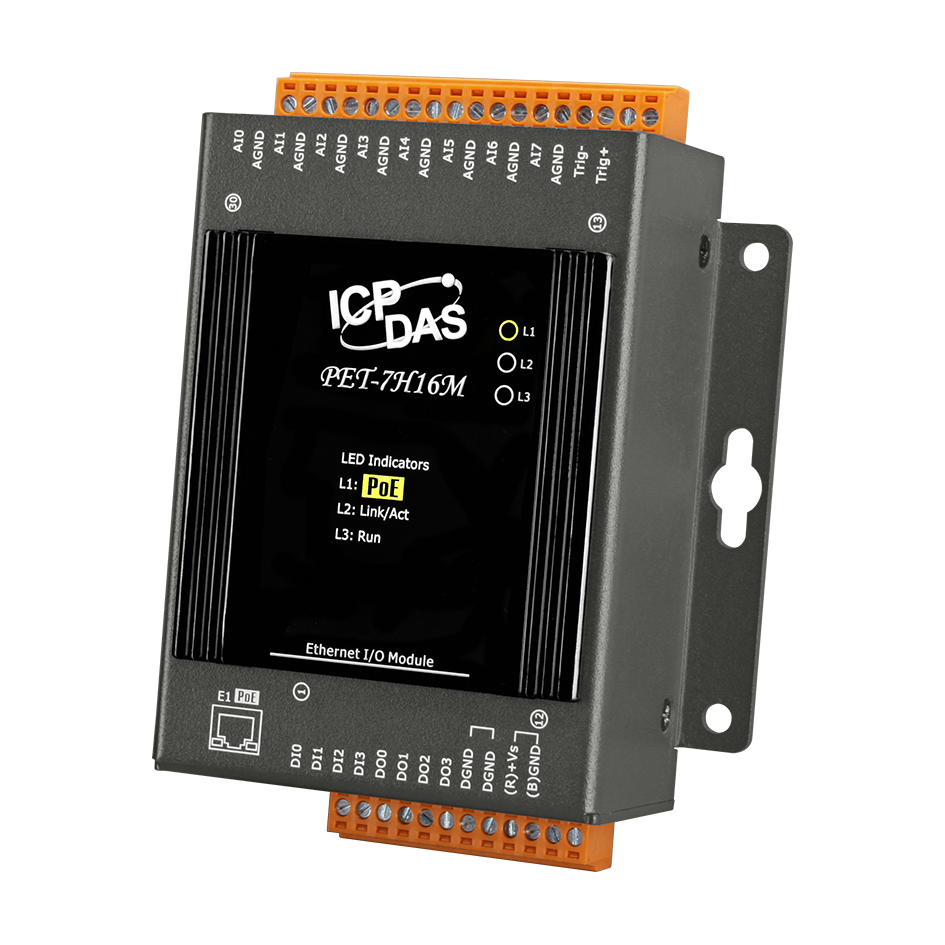

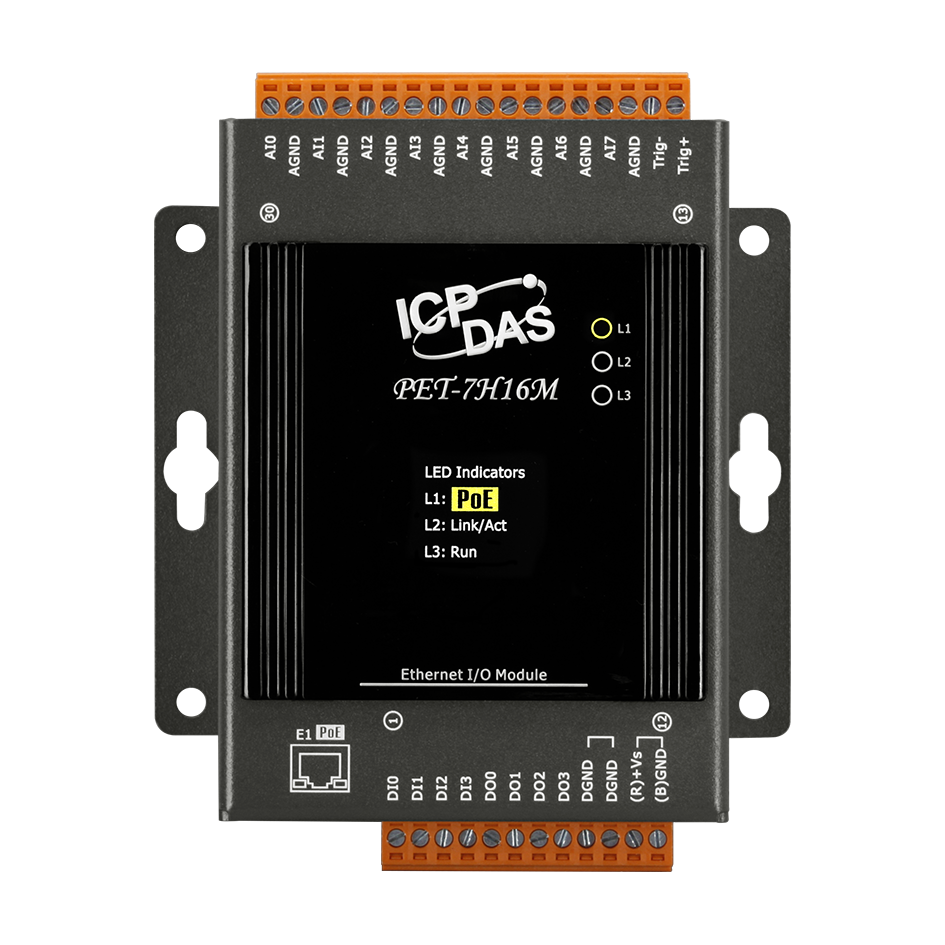

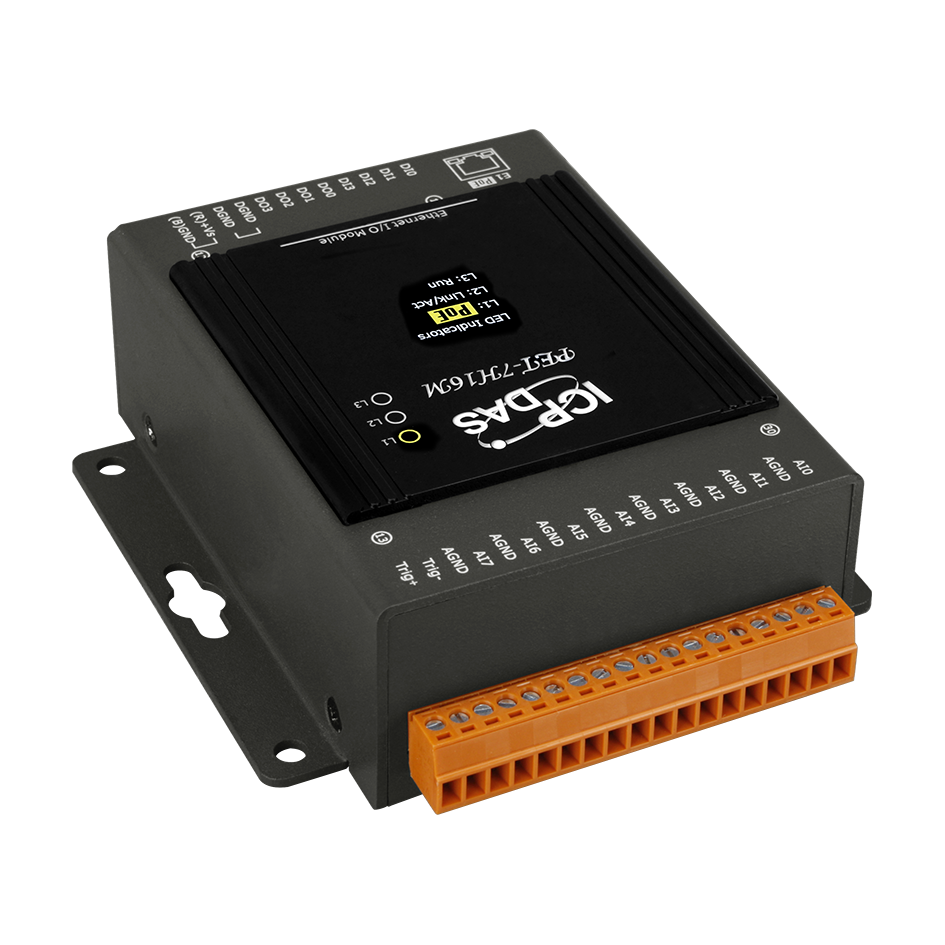

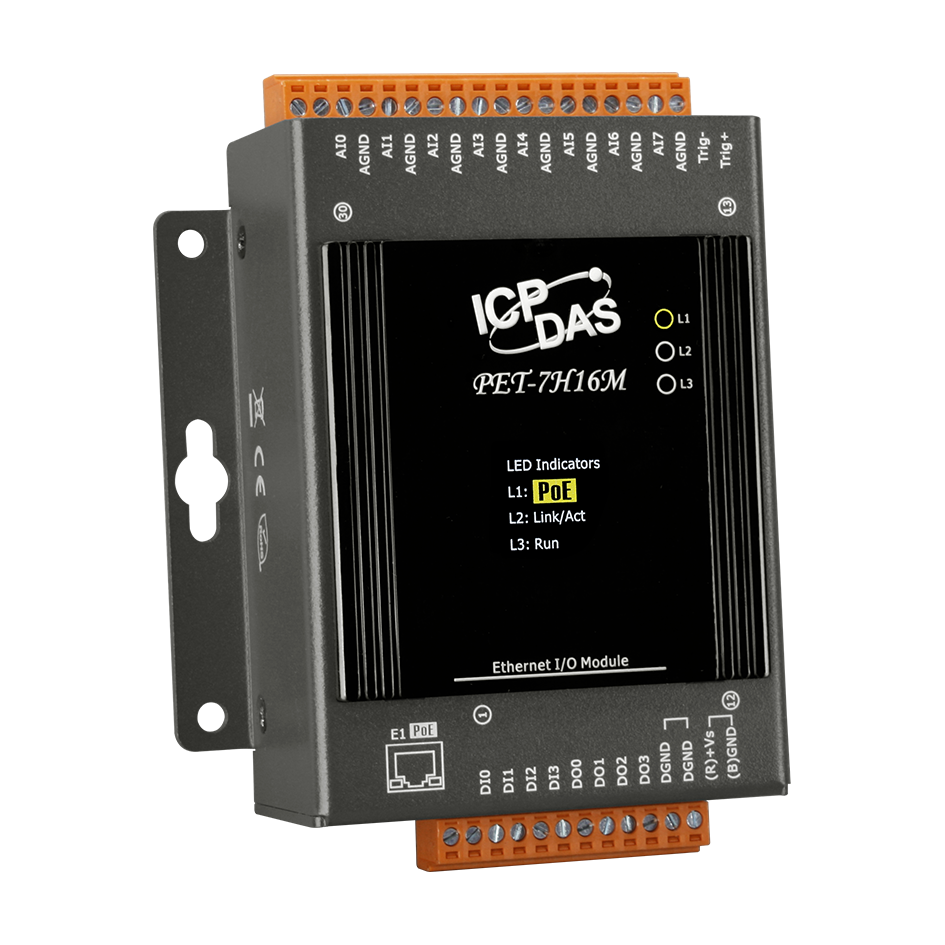

Модуль PET-7H16M CR

Функции безопасности

• Функции безопасности

  ID 
  Пароль 
  Фильтр по IP-адресу 

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Порты PoE

  Есть 

Аналоговый ввод

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.05% 

• Частота дискретизации

  200 кГц

• Диапазон входных сигналов по напряжению

  ±5 В 
  ±10 В 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Тип каналов дискретного ввода

  Влажный контакт 

• Напряжение в открытом состоянии

  +5 ~ +30 В пост. 

• Напряжение в закрытом состоянии

  +1 В пост. макс. 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Открытый коллектор, Sink 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение нагрузки

  +5 ~ +30 В пост. 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.3 А 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы Ethernet-портов

  Есть 

• Индикаторы питания по PoE

  Есть 

Требования к электропитанию

• Потребление тока

  2.6 Вт макс.

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Напряжение изоляции, В

  1500 

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  76 x 120 x 38

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
