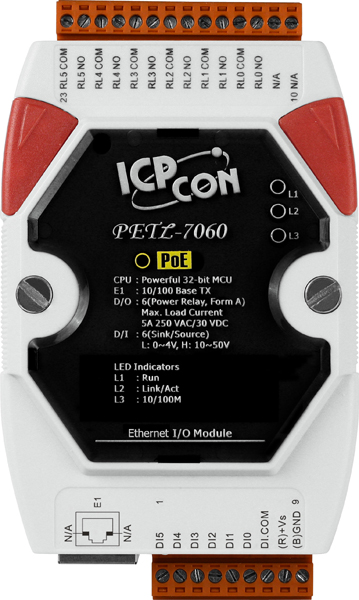

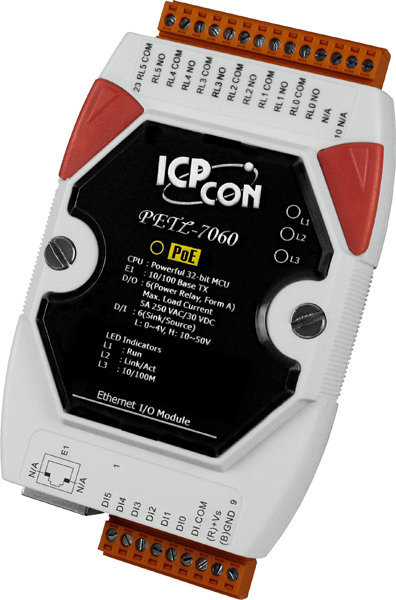

Модуль PETL-7060 CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

• Порты PoE

  Есть 

• Протоколы Ethernet

  Modbus TCP 
  Modbus UDP 

Дискретный ввод

• Количество каналов дискретного ввода

  6 

• Тип каналов дискретного ввода

  Влажный контакт (Sink, Source) 

• Напряжение лог. 1

  +10 ~ +50 В пост. 

• Напряжение лог. 0

  +4 В пост.макс. 

• Защита от перенапряжения

  70 В 

• Входное сопротивление

  10 кОм 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  3.5 кГц 

• Минимальная ширина импульса

  0.15 мс 

Релейный вывод

• Количество каналов релейного вывода

  6 

• Тип каналов релейного вывода

  Силовое реле (Form A) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

• Сопротивление изоляции

  3750 В 

• Время переключения реле

  6 мс 

• Время восстановления

  3 мс 

• Механическая износостойкость

  20000000 переключений 

• Электрическая износостойкость

  VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы Ethernet-портов

  Есть 

• Индикаторы питания по PoE

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. или 48 В пост. по PoE 

• Потребление тока

  0.06 А @ 24 В пост.

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Системные характеристики

• Процессор

  32-битный ARM 

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
