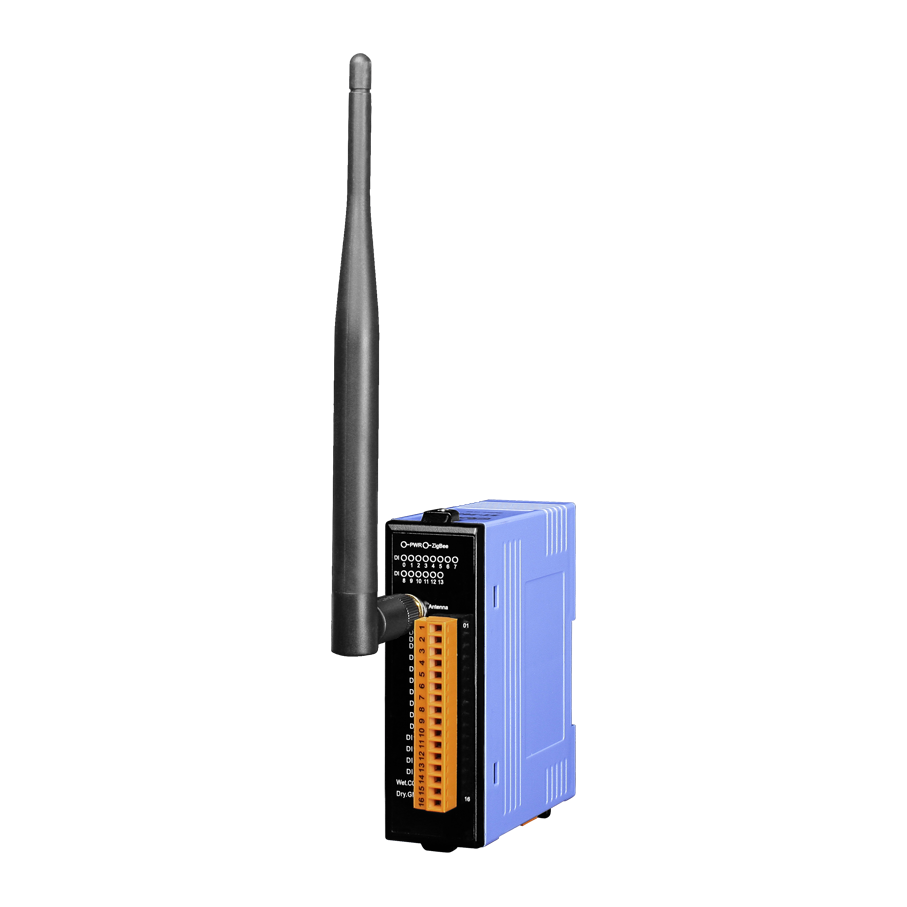

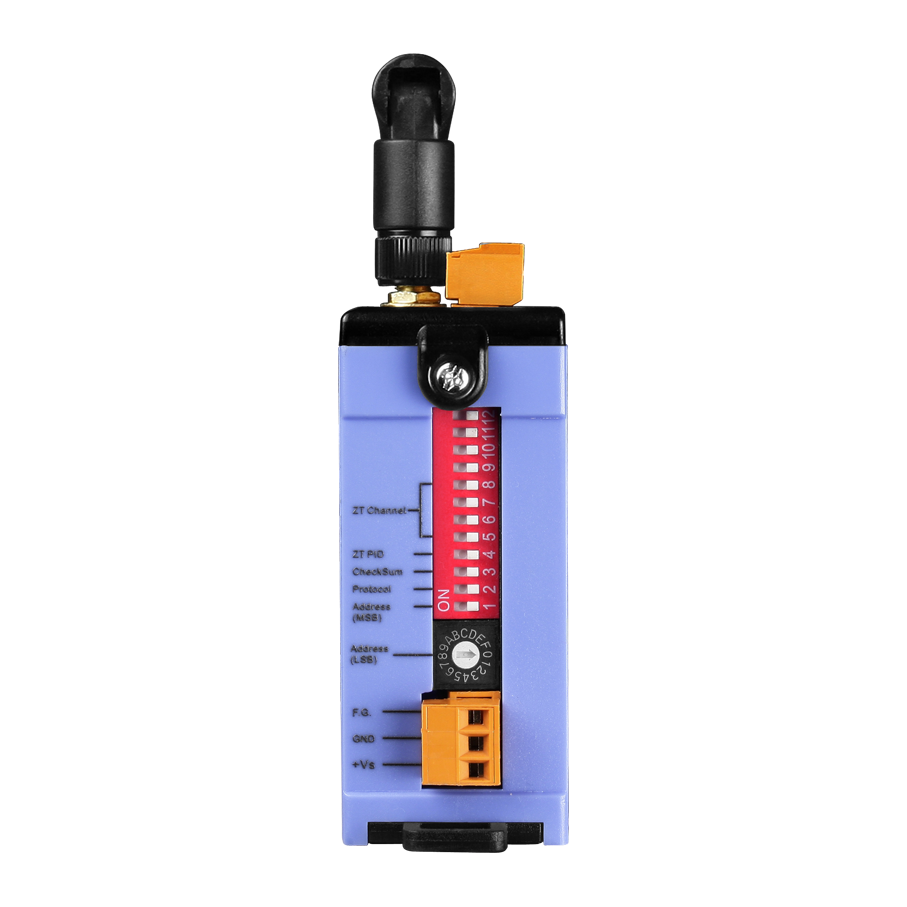

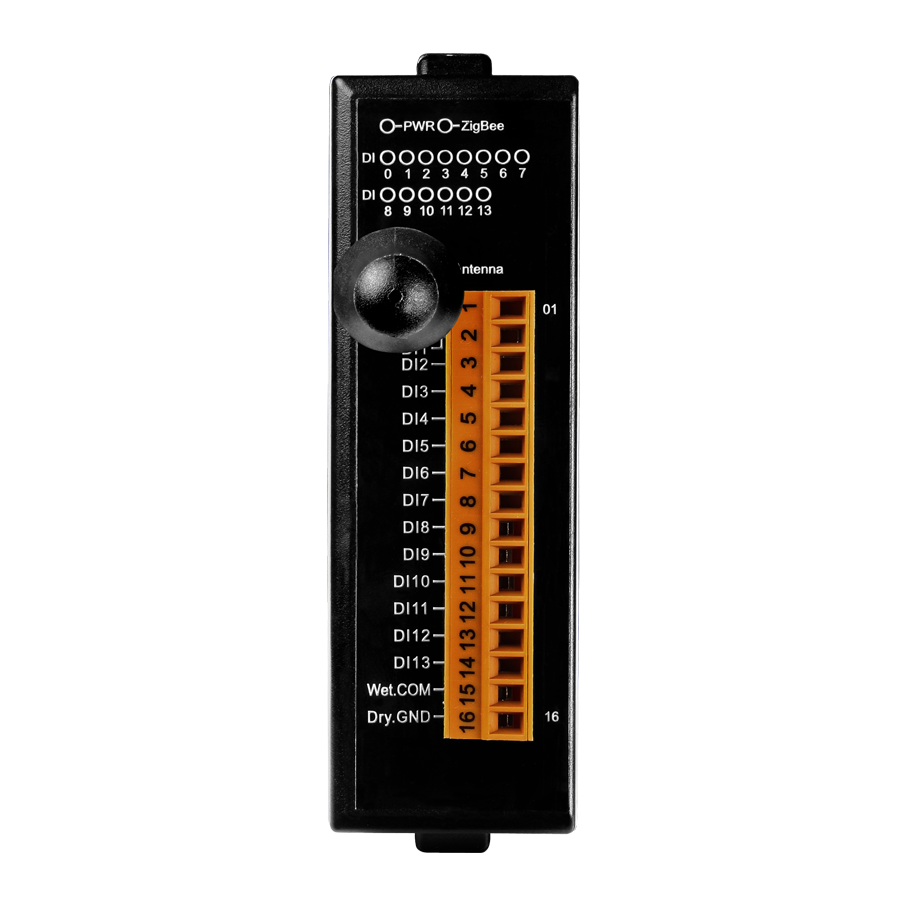

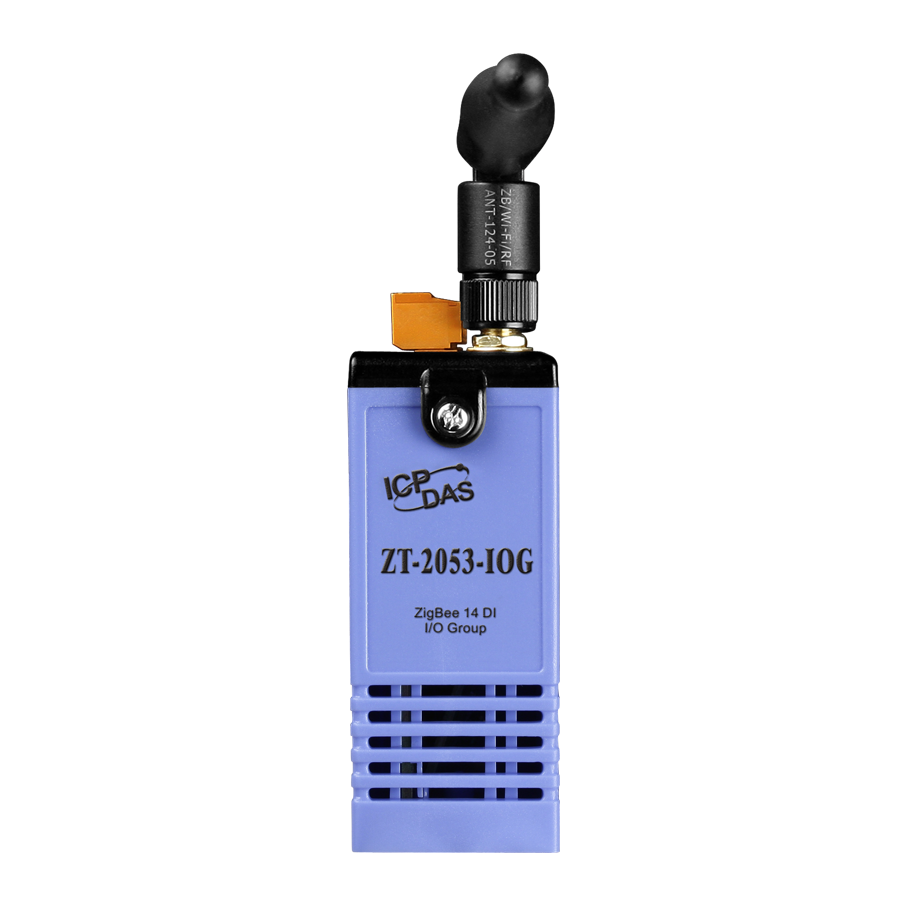

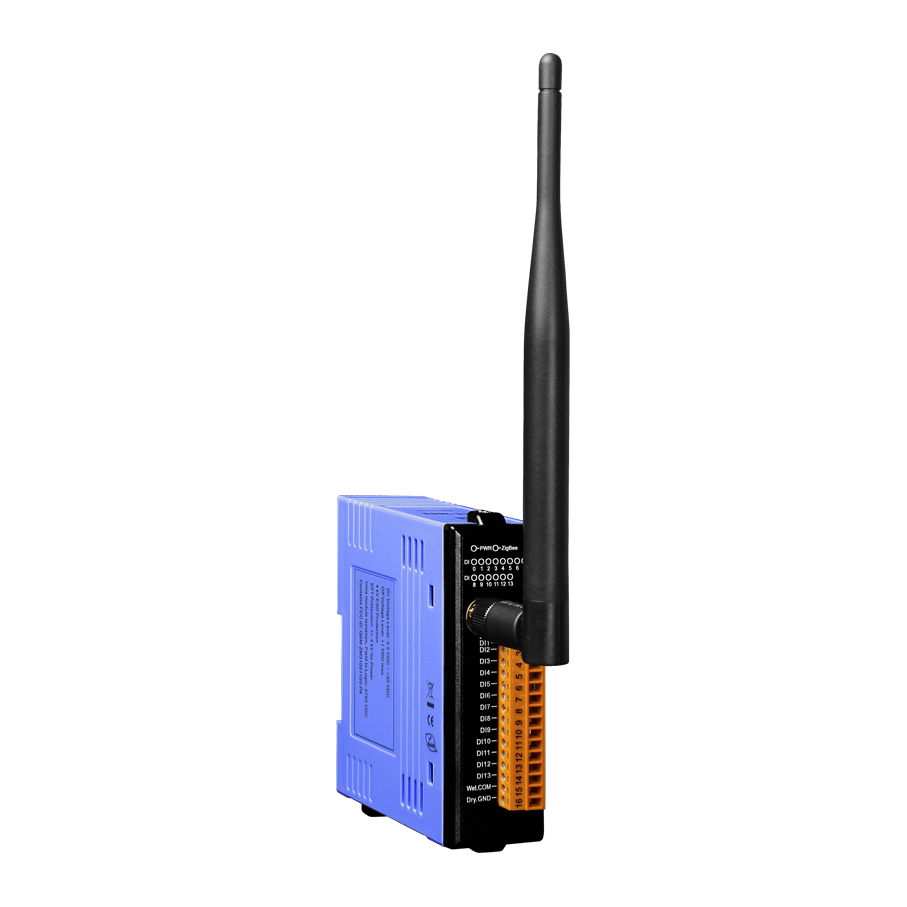

Модуль ввода-вывода ZT-2053-IOG CR

Параметры интерфейса ZigBee

• Стандарт

  ZigBee 2007 Pro 

• Мощность передатчика

  11 dBm 

• Антенна

  Всенаправленная 5 dBi 

• Дальность передачи (LOS)

  700 м 

• Максимальное количество устройств Slave

  255 

Дискретный ввод

• Тип подключения каналов дискретного ввода

  Сухой контакт: Sink 
  Влажный контакт: Sink/Source 

• Входное сопротивление

  3 кОм, 0.33 Вт 

• Напряжение в открытом состоянии

  Сухой контакт: Замкнут на GND 
  Влажный контакт: +3.5 ~ +30 В 

• Напряжение в закрытом состоянии

  Влажный контакт: +1 В пост. макс. 
  Сухой контакт: Открытый 

• Рабочее расстояние для сухого контакта

  500 м макс. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  14 индикаторов дискретного ввода

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  0.72 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±3 кВ для линии питания 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  87 x 33 x 110

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
