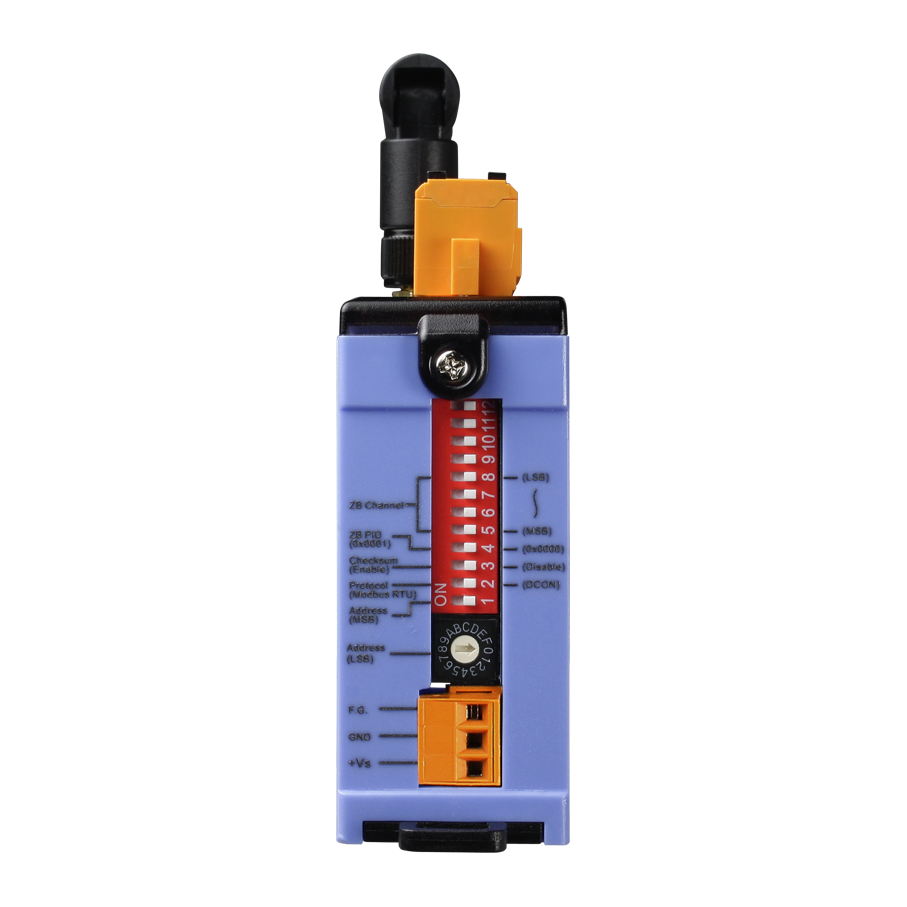

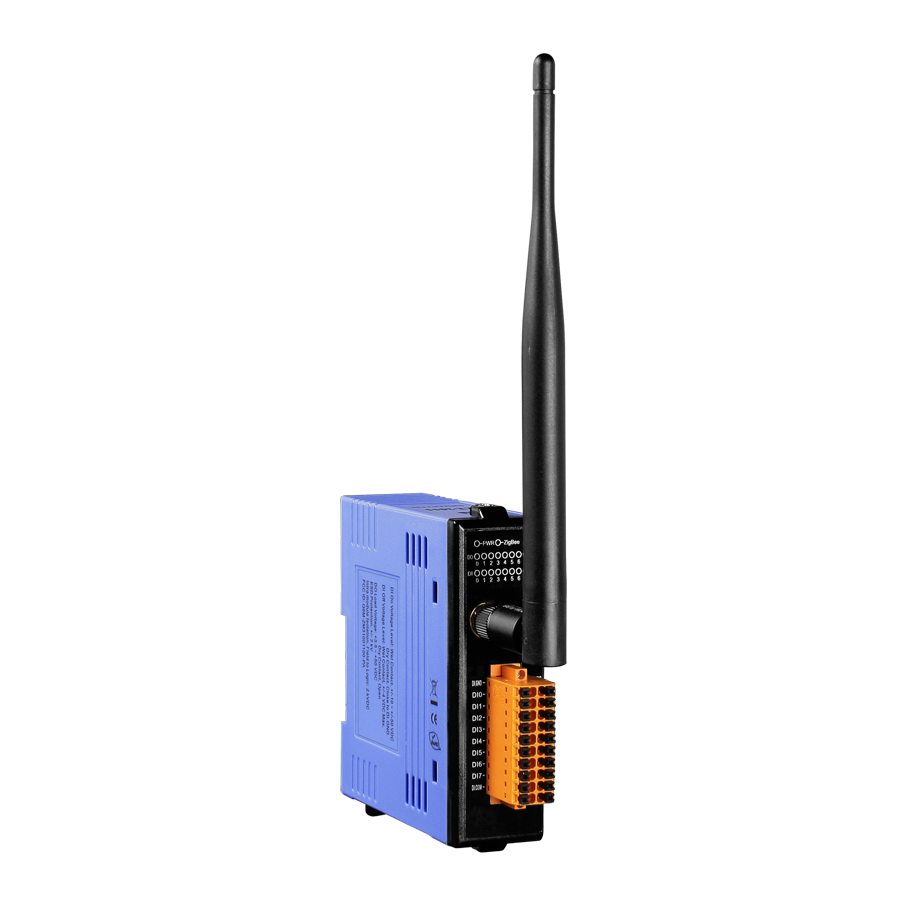

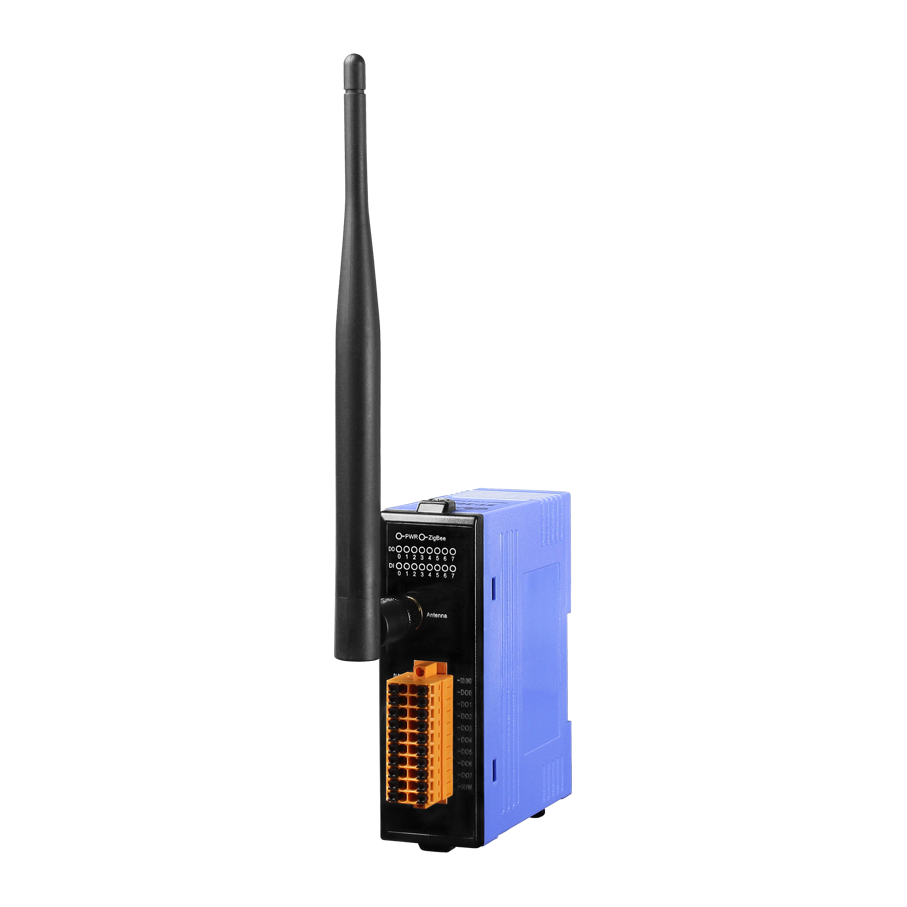

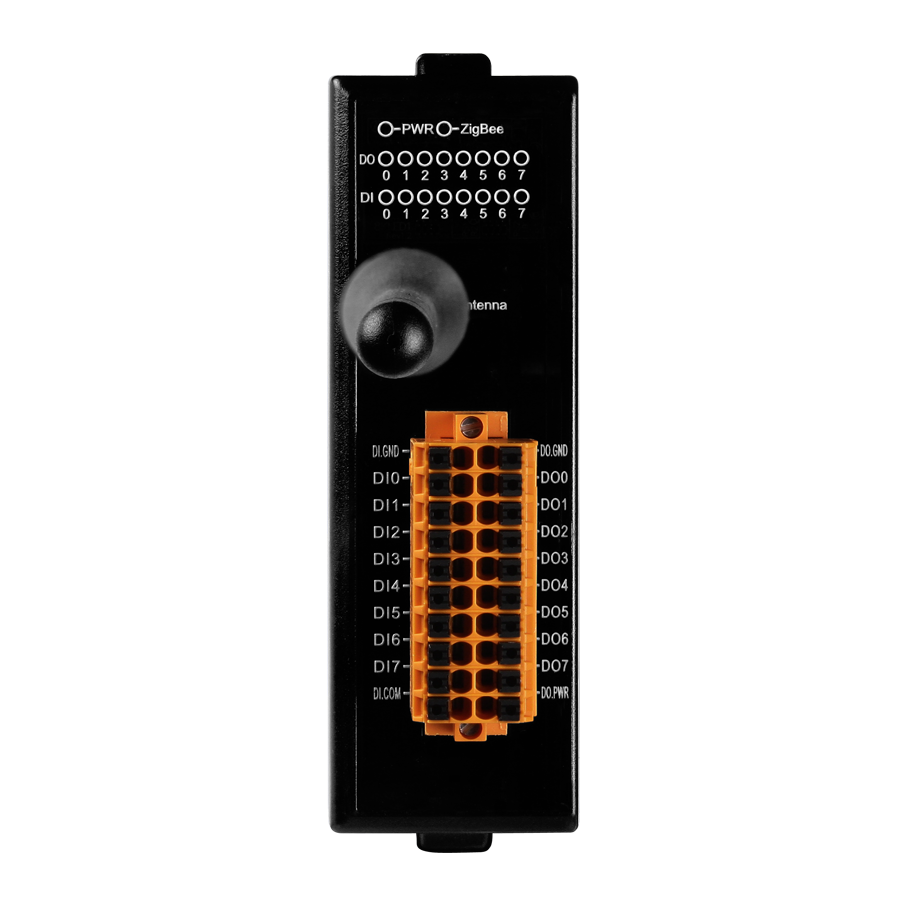

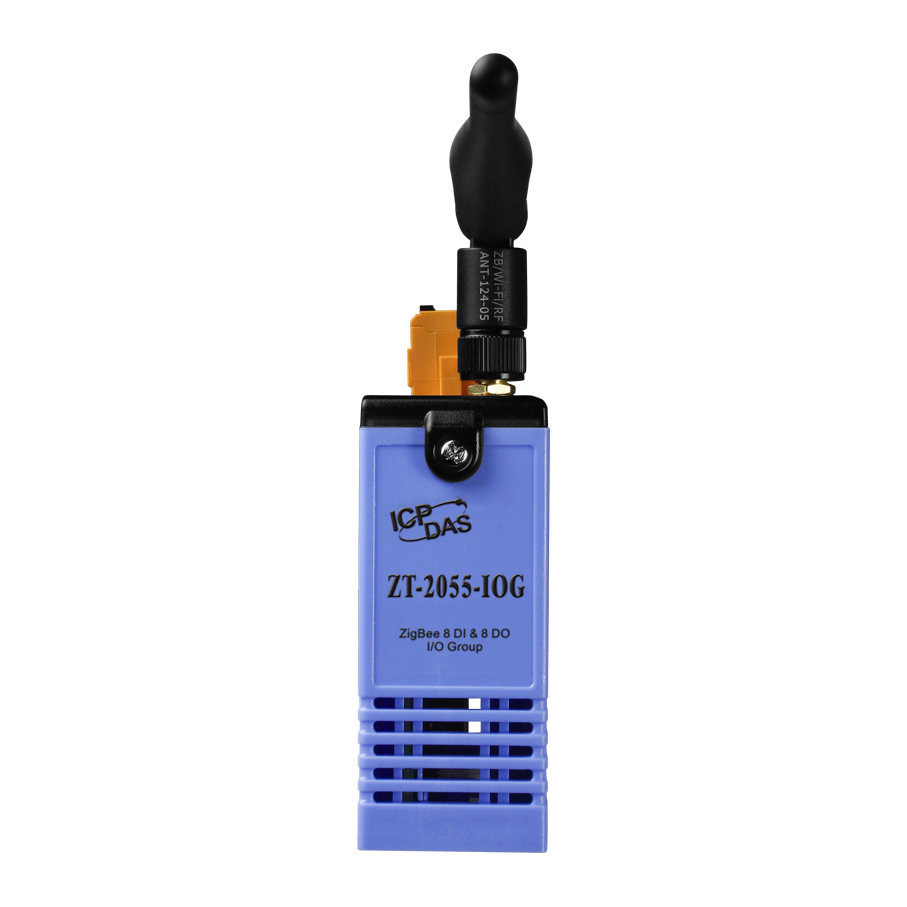

Модуль ввода-вывода ZT-2055-IOG CR

Параметры интерфейса ZigBee

• Стандарт

  ZigBee 2007 Pro 

• Мощность передатчика

  11 dBm 

• Антенна

  Всенаправленная 5 dBi 

• Дальность передачи (LOS)

  700 м 

• Максимальное количество устройств Slave

  255 

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение лог. 1

  Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

• Напряжение лог. 0

  Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

• Напряжение изоляции, В

  3750 

• Защита от перенапряжения

  ±70 В пост. 

• Входное сопротивление

  10 кОм 

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Максимальная нагрузка на канал

  650 мА 

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Защита от перегрузки

  1.4 А (с защитой от короткого замыкания) 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±3 кВ для линии питания 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  96 x 33 x 110

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
