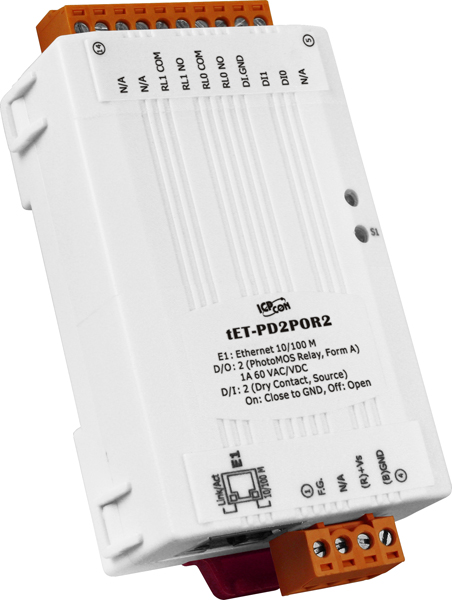

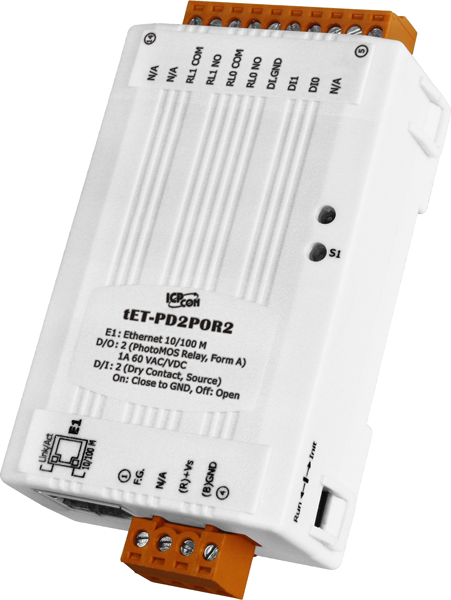

Модуль tET-PD2POR2 CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Дискретный ввод

• Количество каналов дискретного ввода

  2 

• Тип каналов дискретного ввода

  Сухой (Source) 

• Напряжение лог. 1

  Замкнут на GND 

• Напряжение лог. 0

  Открытый 

• Изоляция каналов

  3750 В 

• Эффективная дистанция

  500 м макс. 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Минимальная ширина импульса

  0.15 мс 

Релейный вывод

• Количество каналов релейного вывода

  2 

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  PhotoMos 

• Нагрузочная способность реле

  1 А при 60 В (-25 ~ +40°C), 0.8 А при 60 В (+40 ~ +60°C), 0.7 А при 60 В (+60 ~ +75°C) 

• Напряжение изоляции, В

  3000 

• Время переключения реле

  1.3 мс 

• Время восстановления

  0.1 мс 

• ШИМ

  100 Гц макс. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы Ethernet-портов

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  0.04 A @ 24 В пост.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Системные характеристики

• Процессор

  32-битный MCU 

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  52 x 27 x 98

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
