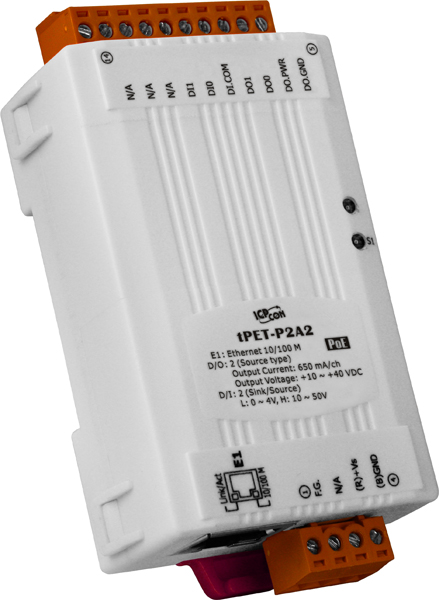

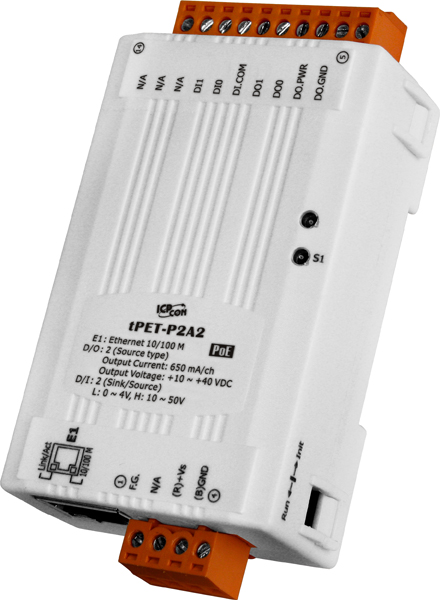

Модуль tPET-P2A2 CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

• Порты PoE

  Есть 

Дискретный ввод

• Количество каналов дискретного ввода

  2 

• Тип каналов дискретного ввода

  Влажный контакт (Sink, Source) 

• Напряжение лог. 1

  +10 ~ +50 В пост. 

• Напряжение лог. 0

  +4 В пост.макс. 

• Защита от перенапряжения

  70 В 

• Изоляция каналов

  3750 В 

• Входное сопротивление

  10 кОм 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Минимальная ширина импульса

  0.15 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  2 

• Тип каналов дискретного вывода

  Открытый коллектор, Source 

• Максимальная нагрузка на канал

  650 мА 

• Напряжение изоляции, В

  3750 

• Напряжение нагрузки

  +10 ~ 40 В пост. 

• Защита от короткого замыкания

  Есть 

• Защита от перенапряжения

  48 В пост. 

• ШИМ

  100 Гц макс. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы Ethernet-портов

  Есть 

• Индикаторы питания по PoE

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Системные характеристики

• Процессор

  32-битный MCU 

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  52 x 27 x 98

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
