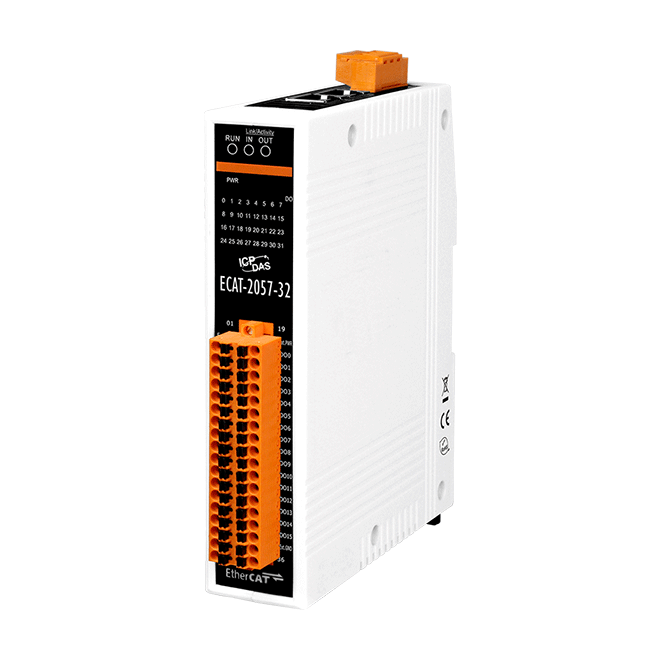

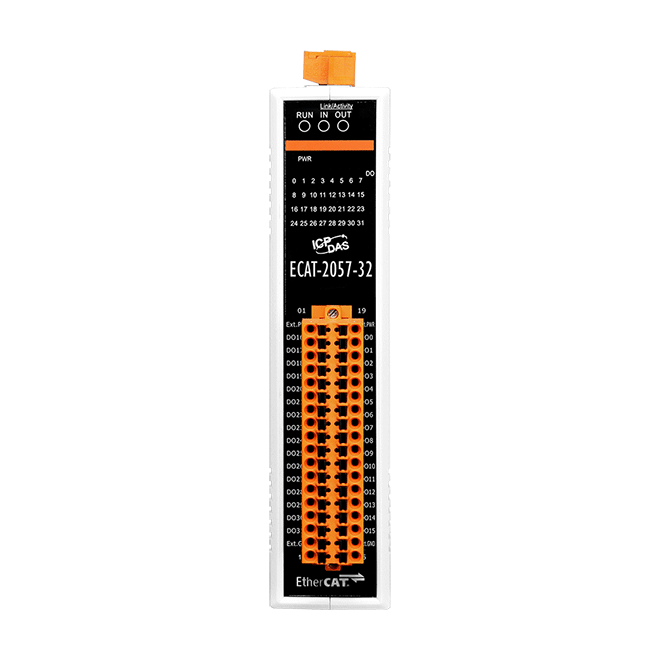

Модуль ECAT-2057-32 CR

Параметры связи

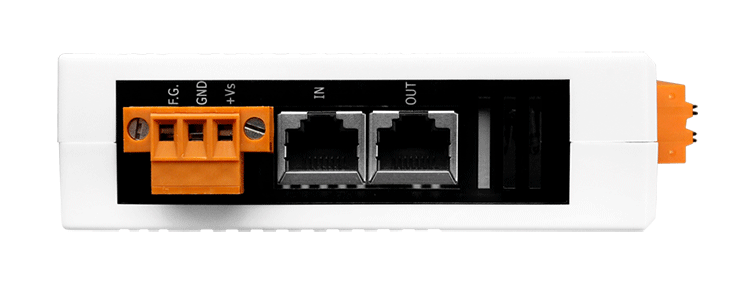

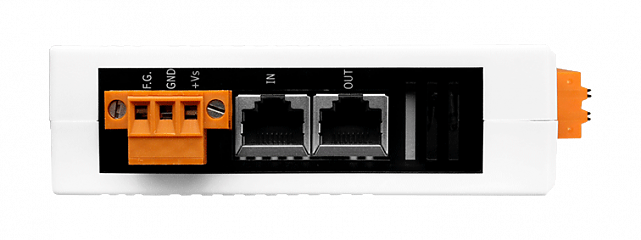

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  EtherCAT 

• Расстояние между станциями

  Макс. 100 м (100BASE-TX) 

Интерфейс EtherCAT

• Модуль ввода-вывода EtherCAT

  Да 

Дискретный вывод

• Количество каналов дискретного вывода

  32 

• Тип каналов дискретного вывода

  Открытый коллектор, Source 

• Максимальная нагрузка на канал

  500 мА 

• Напряжение изоляции, В

  2500 

• Напряжение нагрузки

  +10 ~ 40 В пост. 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.5 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±1 кВ для линии питания и канала связи 

• Защита от выброса напряжения (IEC 61000-4-5)

  1 кВ Class A 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  110 x 90 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
