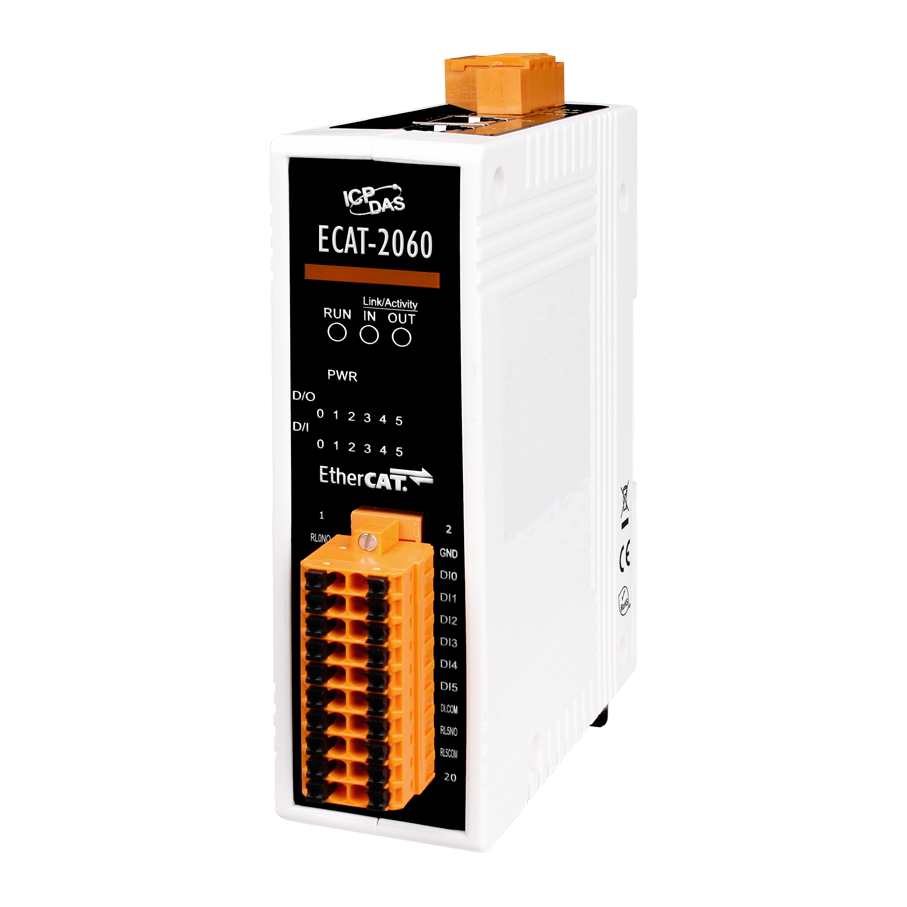

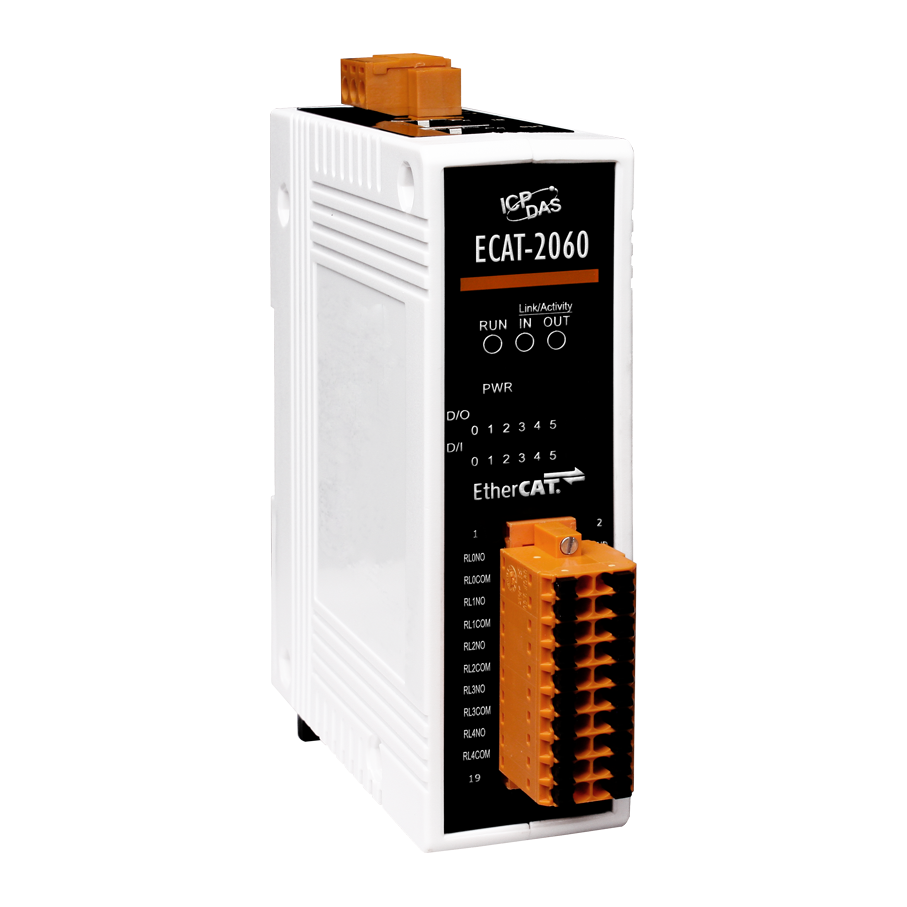

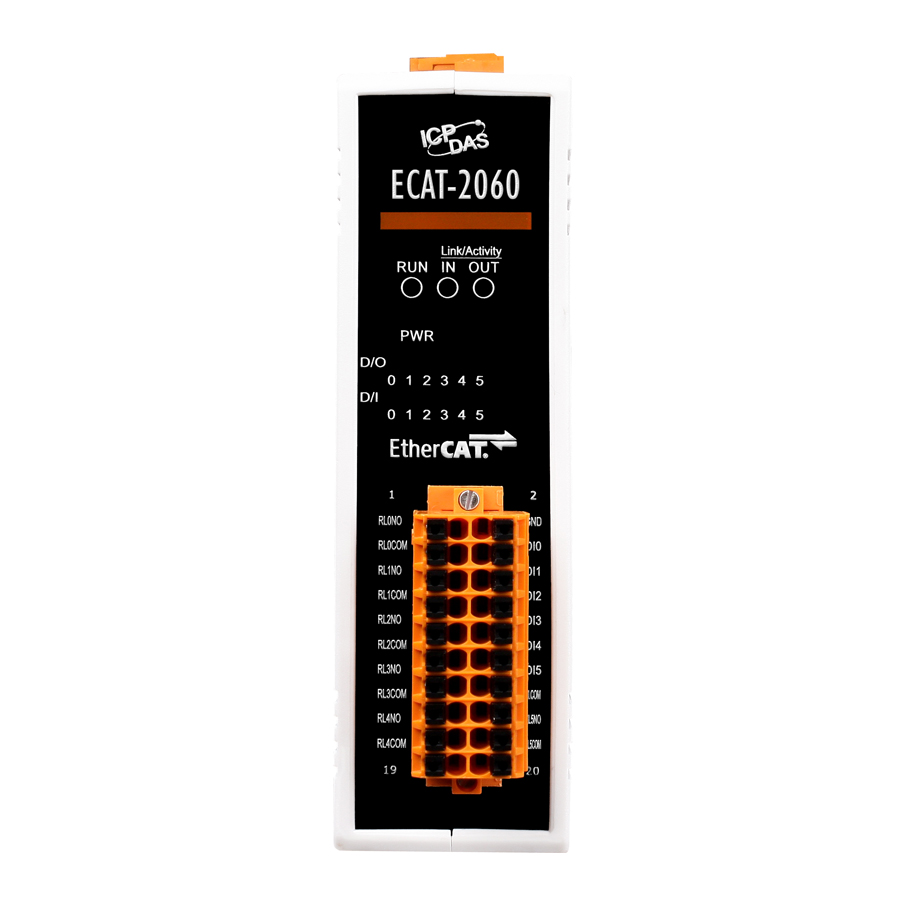

Модуль ECAT-2060 CR

Параметры связи

• Порты Ethernet

  2 x RJ-45 

• Протоколы Ethernet

  EtherCAT 

• Расстояние между станциями

  Макс. 100 м (100BASE-TX) 

Интерфейс EtherCAT

• Модуль ввода-вывода EtherCAT

  Да 

Дискретный ввод

• Количество каналов дискретного ввода

  6 

• Тип каналов дискретного ввода

  Влажный контакт (NPN или PNP), сухой контакт 

• Напряжение лог. 1

  +10 ~ +50 В пост. 

• Напряжение лог. 0

  +4 В пост.макс. 

• Напряжение изоляции, В

  3750 

Релейный вывод

• Количество каналов релейного вывода

  6 

• Количество каналов релейного вывода

  6

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

• Время переключения реле

  10 мс макс. 

• Время восстановления

  5 мс макс. 

• Механическая износостойкость

  20000000 переключений 

• Электрическая износостойкость

  100000 переключений 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  Макс. 4 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±1 кВ для линии питания и канала связи 

• Защита от выброса напряжения (IEC 61000-4-5)

  1 кВ Class A 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  110 х 90 х 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство
