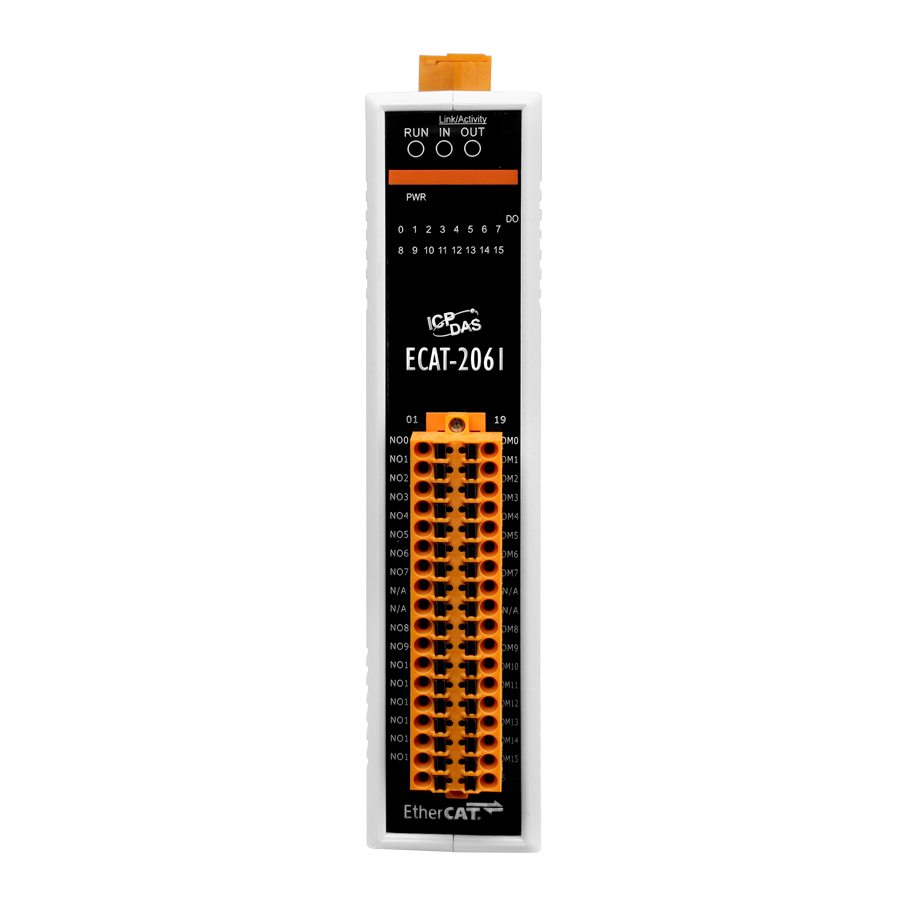

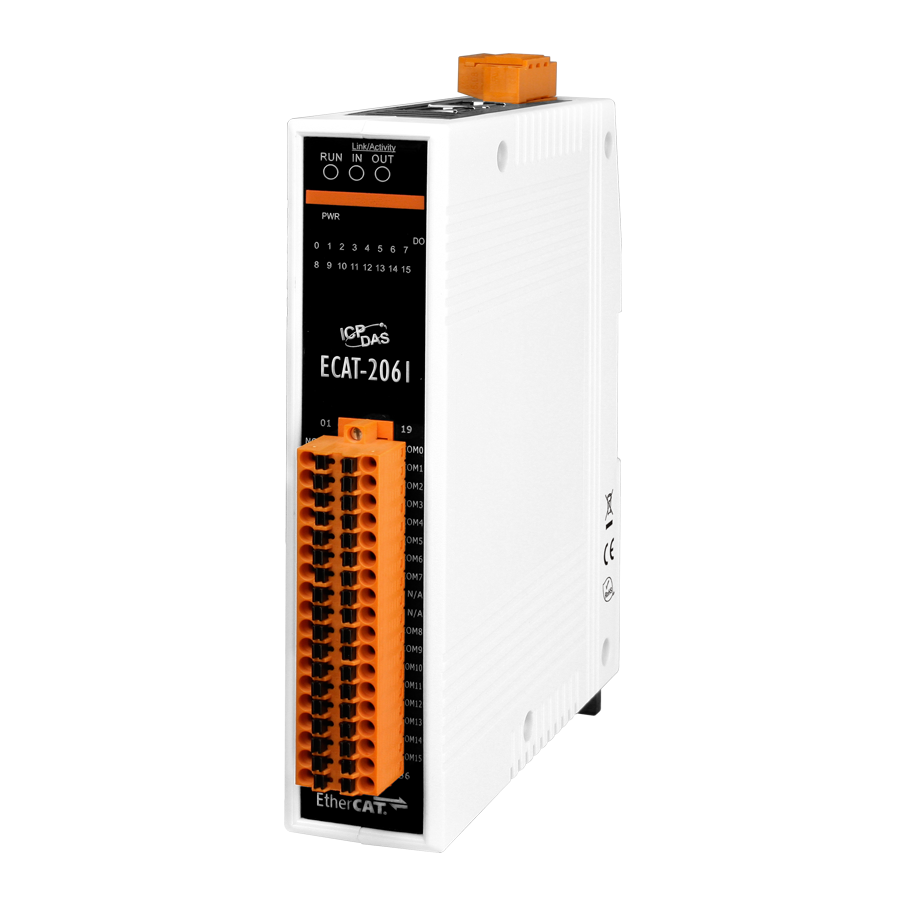

ECAT-2061 CR

Параметры связи

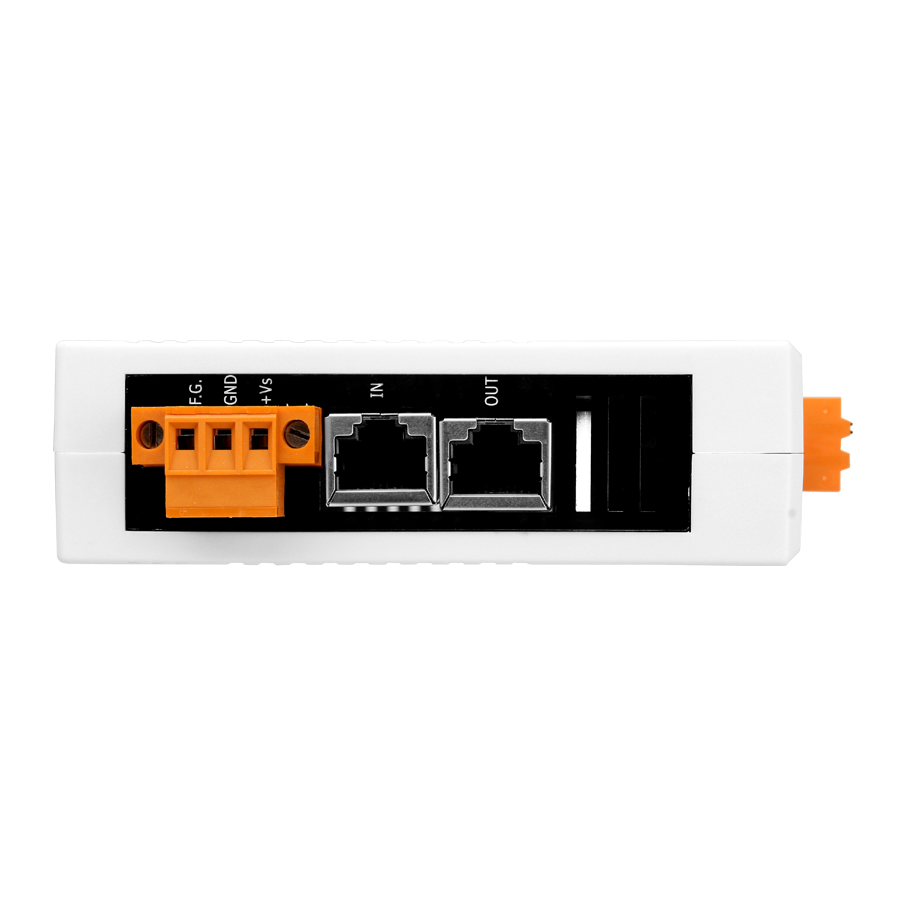

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  EtherCAT 

• Расстояние между станциями

  Макс. 100 м (100BASE-TX) 

Интерфейс EtherCAT

• Модуль ввода-вывода EtherCAT

  Да 

Релейный вывод

• Количество каналов релейного вывода

  16 

• Количество каналов релейного вывода

  16

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  3 А @ 250 В пер./30 В пост. 

• Напряжение изоляции, В

  3000 

• Время переключения реле

  10 мс 

• Время восстановления

  5 мс 

• Механическая износостойкость

  20000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Электрическая прочность

  Открытый контакт: 1 кВ пер. 
  Между катушкой и контактами: 3 кВ пер. 

• Установка безопасного значения

  Есть 

• Установка значения при подаче питания

  Есть 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  4 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±1 кВ для линии питания и канала связи 

• Защита от выброса напряжения (IEC 61000-4-5)

  1 кВ Class A 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  140 x 112.2 x 31

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
