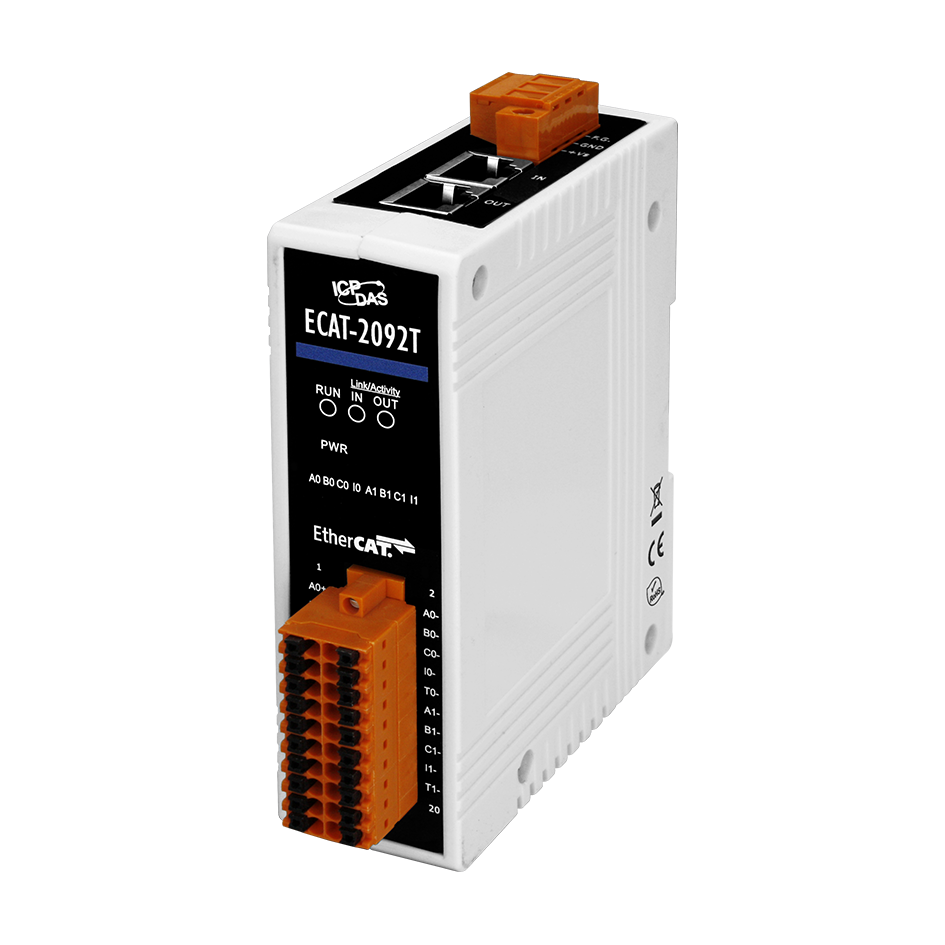

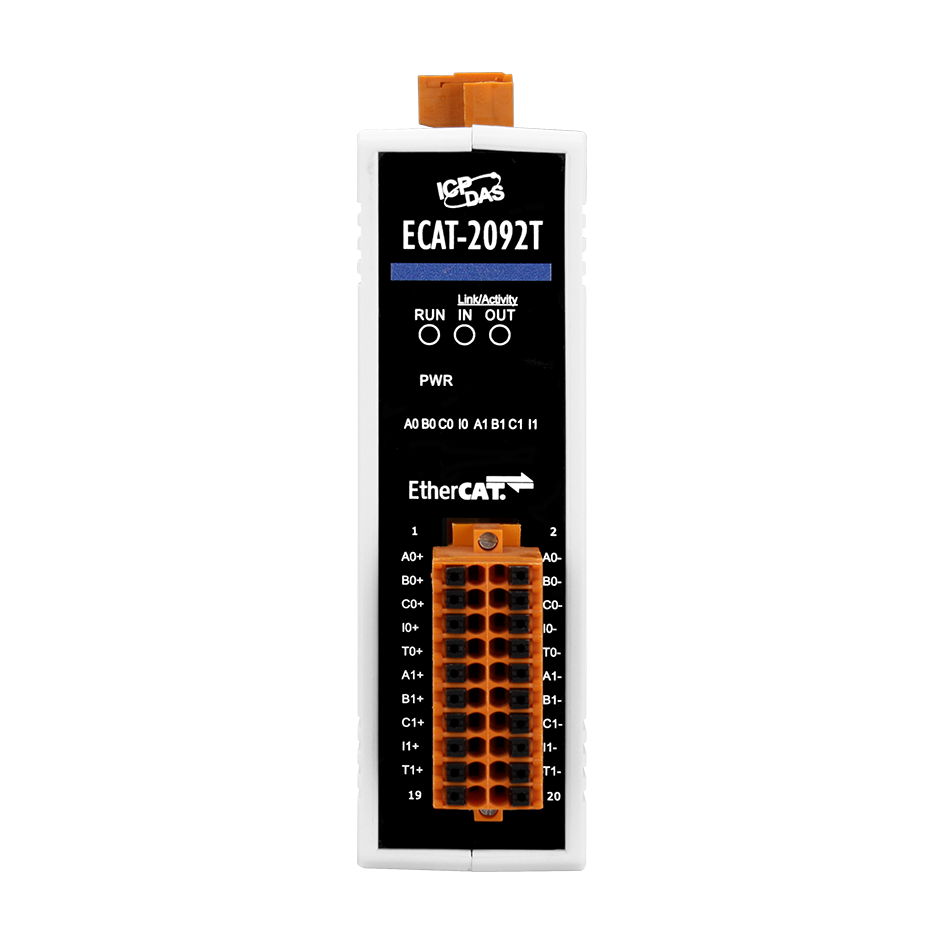

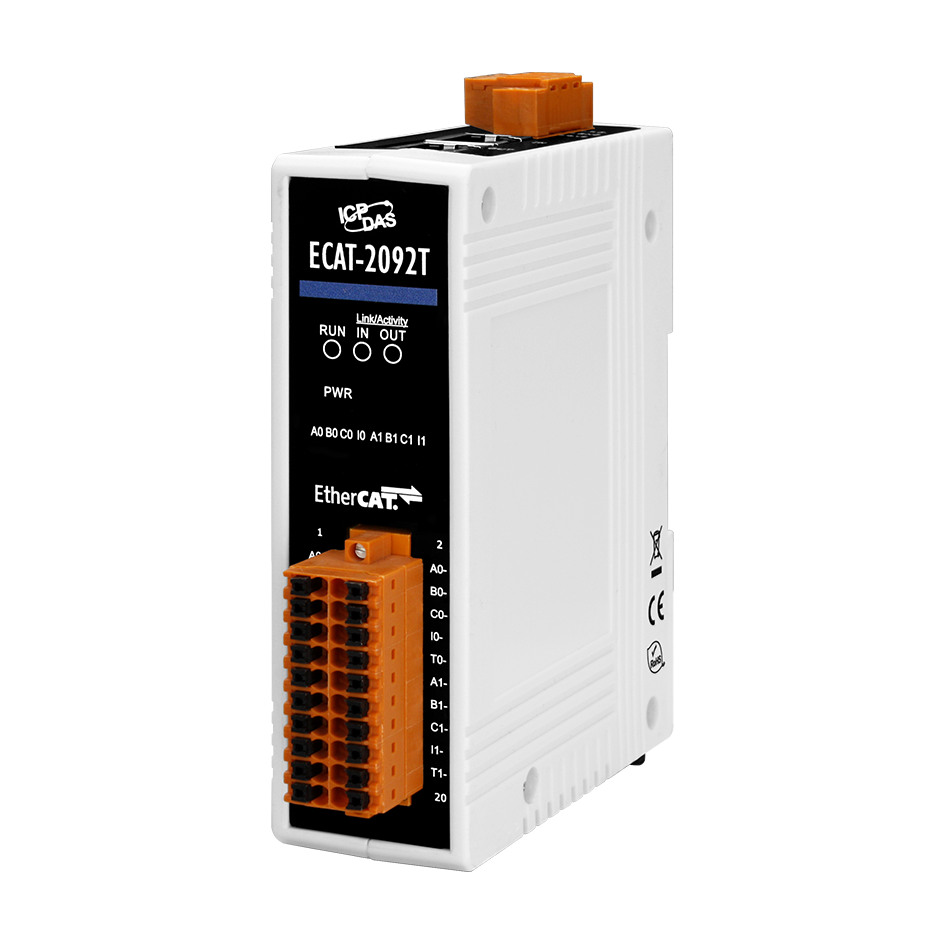

Счетчик ECAT-2092T CR

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  EtherCAT 

• Расстояние между станциями

  Макс. 100 м (100BASE-TX) 

Интерфейс EtherCAT

• Модуль управления движением EtherCAT

  Да 

Дискретный ввод

• Количество каналов дискретного ввода

  2 

• Тип каналов дискретного ввода

  Latch input 

• Напряжение лог. 1

  5 В (по умолчанию); 12/24 В с внутренним резистором (выбирается джампером) 

Дискретный вывод

• Количество каналов дискретного вывода

  2 

• Тип каналов дискретного вывода

  Выход триггера компаратора (15 ~ 50 мкс) 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение нагрузки

  5 ~ 48 В 

Энкодер/Частотомер/Счетчик

• Количество каналов Энкодер/Частотомер/Счетчик

  2 

• Разрешение счетчика/энкодера, бит

  32 

• Максимальная частота счета

  4 МГц 

• Изоляция каналов внутренней логики

  2500 В пост. 

• Напряжение нагрузки

  5 В (по умолчанию); 12/24 В с внутренним резистором (выбирается джампером) 

Светодиодные индикаторы

• Светодиодные индикаторы

  Питание, статус EtherCAT,статус входного канала энкодера

Требования к электропитанию

• Рабочее напряжение

  20 ~ 30 В пост. 

• Потребление тока

  4.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +70 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±1 кВ для линии питания и канала связи 

• Защита от выброса напряжения (IEC 61000-4-5)

  1 кВ Class A 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  110 x 90 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
