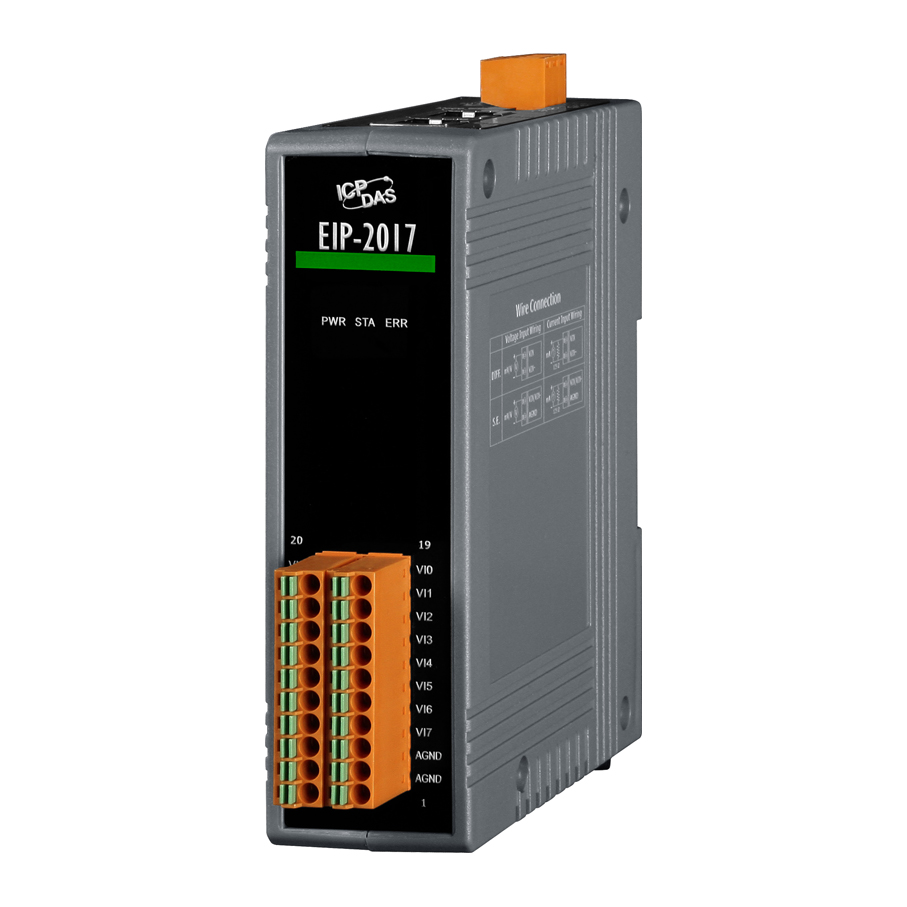

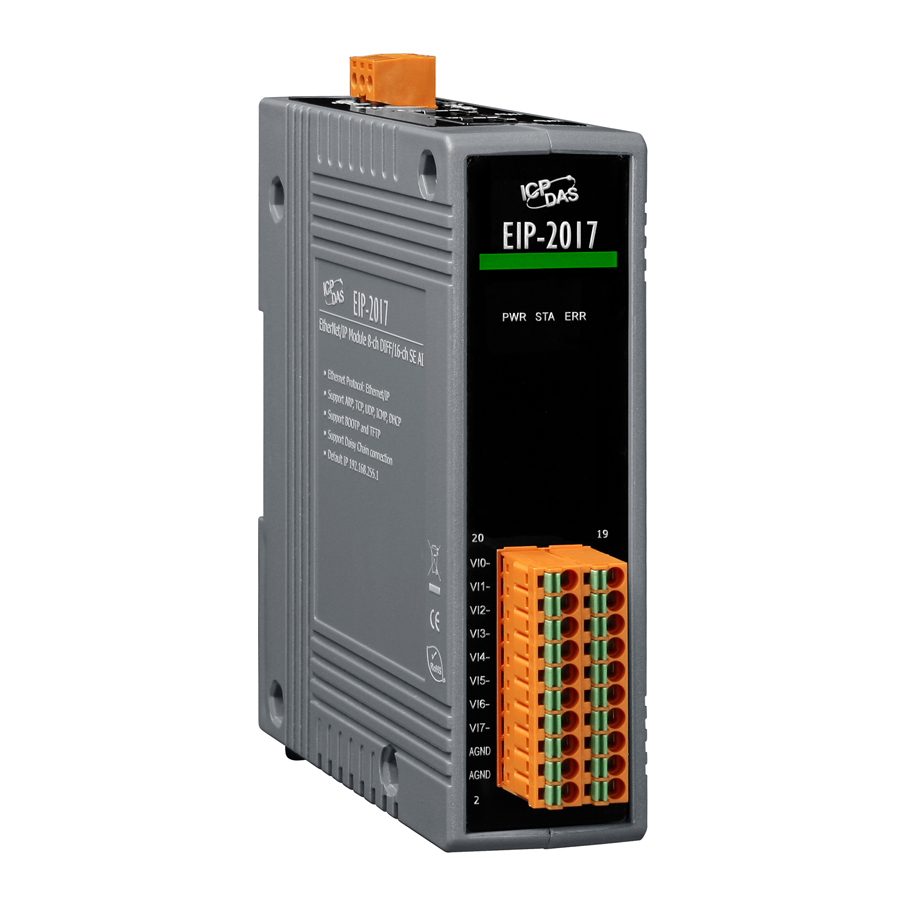

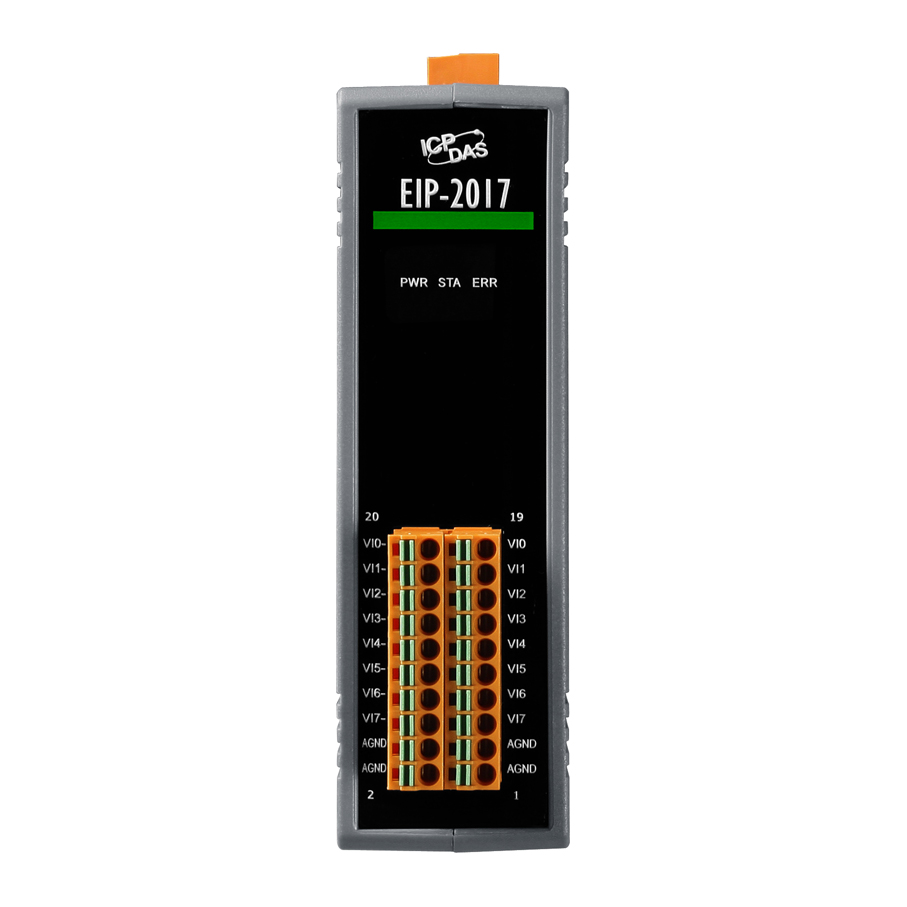

Модуль EIP-2017 CR

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Сетевые протоколы

  Ethernet/IP

Аналоговый ввод

• Количество каналов АЦП

  16/8 

• Разрешение АЦП, бит

  16 

• Точность АЦП

  ±0.1% от полного диапазона 

• Частота дискретизации

  10 Гц

• Диапазон входных сигналов по напряжению

  ±5 В 
  ±10 В 
  ±1 В 
  ±150 мВ 
  ±500 мВ 

• Диапазон входных сигналов по току

  ±20 мА 
  0 ~ 20 мА 
  4 ~ 20 мА 
  Выбирается джампером (дифференциальный ввод) 
  Требуется внешний резистор (потенциальный ввод) 

• Температурный дрейф нуля

  ±20 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/°C

• Входное сопротивление

  По току: 125 Ом 
  По напряжению: >400 кОм 

• Индивидуальная настройка каналов

  Есть 

• Изоляция каналов

  3 кВ пост. 

• Защита от перенапряжения

  240 Vrms 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  3.8 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  110 x 90 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
