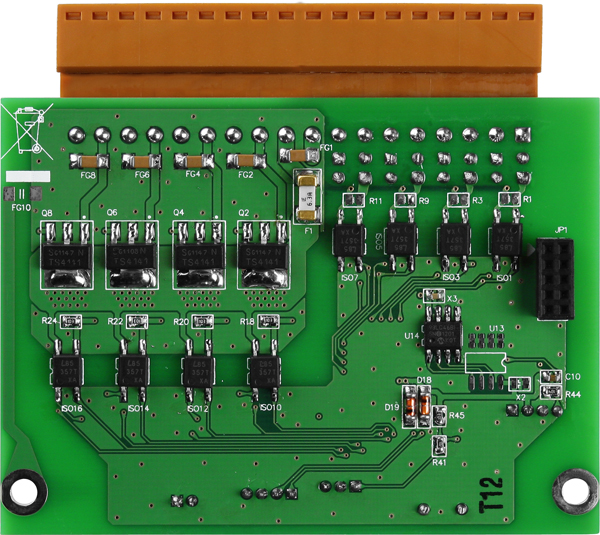

Модуль XV107A CR

Параметры последовательной связи

• Количество портов RS-232

  1

• Тип последовательных портов

  TTL 

• Протоколы последовательной связи

  Modbus RTU 

• Формат данных

  (N, 8, 1) 

• Максимальная скорость передачи данных

  до 115,2 Кбит/с 

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Тип каналов дискретного ввода

  Влажный контакт (Sink) 

• Напряжение лог. 1

  +3.5 ~ 30 В 

• Напряжение лог. 0

  1 В макс. 

• Входное сопротивление

  10 кОм 

Счетчик

• Количество каналов таймера/счётчика

  8 

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  50 Гц 

• Минимальная ширина импульса

  10 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Тип каналов дискретного вывода

  Source 

• Максимальная нагрузка на канал

  650 мА 

• Напряжение нагрузки

  +10 ~ 40 В пост. 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  Есть 

• Защита от перенапряжения

  47 В пост. 

Требования к электропитанию

• Рабочее напряжение

  5 ~ 12 В пост.) 

• Потребление тока

  0.45 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Изоляция каналов внутренней логики

  3750 В пост.тока 

Размеры и вес

• Габаритные размеры, мм

  59 x 82 x 13

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
