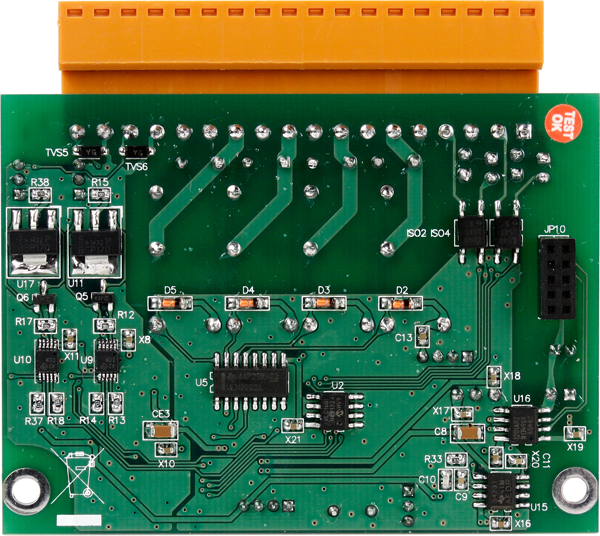

Плата XV307 CR

Параметры последовательной связи

• Количество портов RS-232

  1

• Тип последовательных портов

  TTL 

• Протоколы последовательной связи

  Modbus RTU 

• Формат данных

  (N, 8, 1) 

• Максимальная скорость передачи данных

  до 115,2 Кбит/с 

Аналоговый вывод

• Количество каналов ЦАП

  2

• Диапазон выходных сигналов по напряжению

  0 ~ 10 В 
  ±5 В 
  0 ~ 5 В 
  ±10 В 

• Диапазон выходных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 
  Выбирается джампером 

• Разрешение ЦАП, бит

  12 

• Точность ЦАП

  ±0.1% 

• Сопротивление нагрузки

  500 Ом 

• Индивидуальная настройка каналов

  Есть 

• Установка значения при подаче питания

  Есть 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Sink/source 

• Напряжение лог. 1

  +3.5 ~ +50 В 

• Напряжение лог. 0

  +1 В макс. 

• Защита от перенапряжения

  70 В 

• Входное сопротивление

  10 кОм, 0.5 Вт 

Счетчик

• Количество каналов таймера/счётчика

  4 

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  50 Гц 

• Минимальная ширина импульса

  10 мс 

Релейный вывод

• Количество каналов релейного вывода

  4 

• Количество каналов релейного вывода

  4

• Тип каналов релейного вывода

  Силовое реле (Form A) 

• Нагрузочная способность реле

  6 А при 35 В пост./240 В перем. 

• Время включения/выключения реле

  5 мс 

• Время переключения реле

  1 мс 

• Механическая износостойкость

  30000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Установка значения при подаче питания

  Есть 

Требования к электропитанию

• Рабочее напряжение

  5 В пост. 

• Потребление тока

  1.6 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Изоляция каналов внутренней логики

  2000 В пост.тока 

Размеры и вес

• Габаритные размеры, мм

  82 x 59 x 13

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
