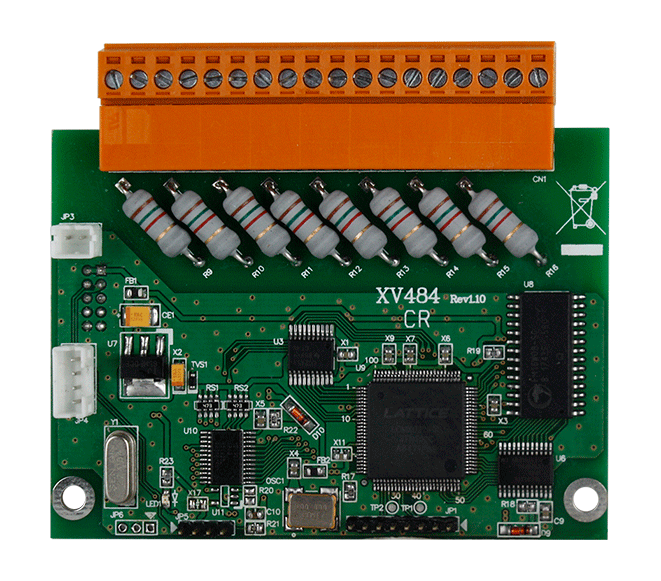

Плата XV484 CR

Энкодер/Частотомер/Счетчик

• Количество каналов Энкодер/Частотомер/Счетчик

  CW/CCW счетчик: 4 канала 
  Счетчик Dir/Pulse: 4 канала 
  Фазы A/B: 4 канала 
  Счетчик вверх: 8 каналов 
  Частотомер: 8 каналов 

• Режим энкодера

  Режим квадратурного счета, режим счета CW/CCW, режим счета Pulse/Dir 
  Фазы A/B 
  Вверх или Вверх/Вниз 

• Разрешение счетчика/энкодера, бит

  32 

• Максимальная частота счета

  1 МГц 

• Напряжение в закрытом состоянии

  +3 В пост. макс. 

• Напряжение в открытом состоянии

  +5 ~ 24 В пост.тока 

Требования к электропитанию

• Рабочее напряжение

  5 В 

• Потребление тока

  1.2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Изоляция каналов внутренней логики

  2000 В пост.тока 

Размеры и вес

• Габаритные размеры, мм

  59 x 82 x 13

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
