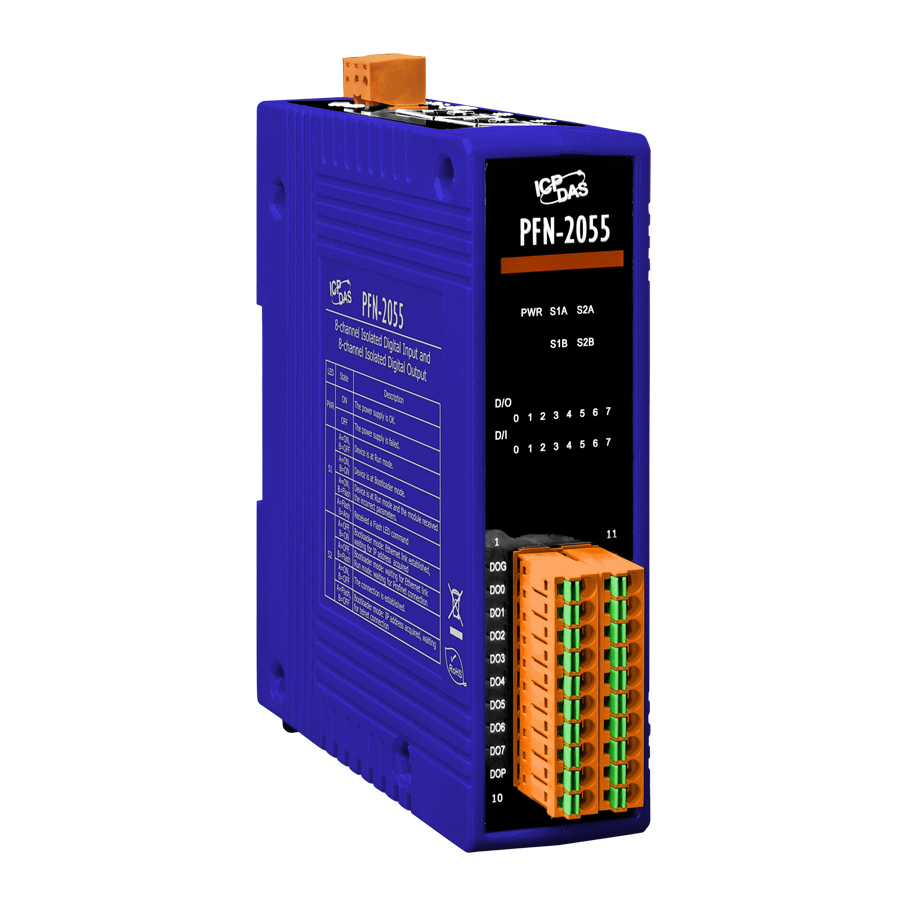

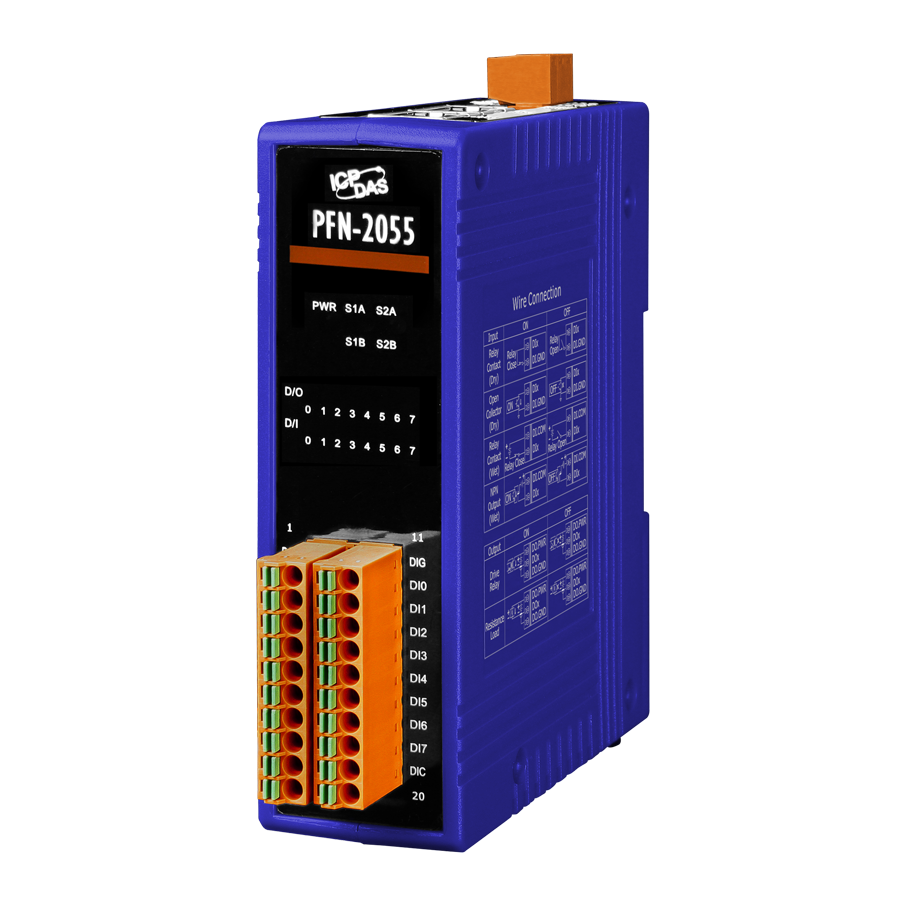

Модуль PFN-2055 CR

Параметры связи

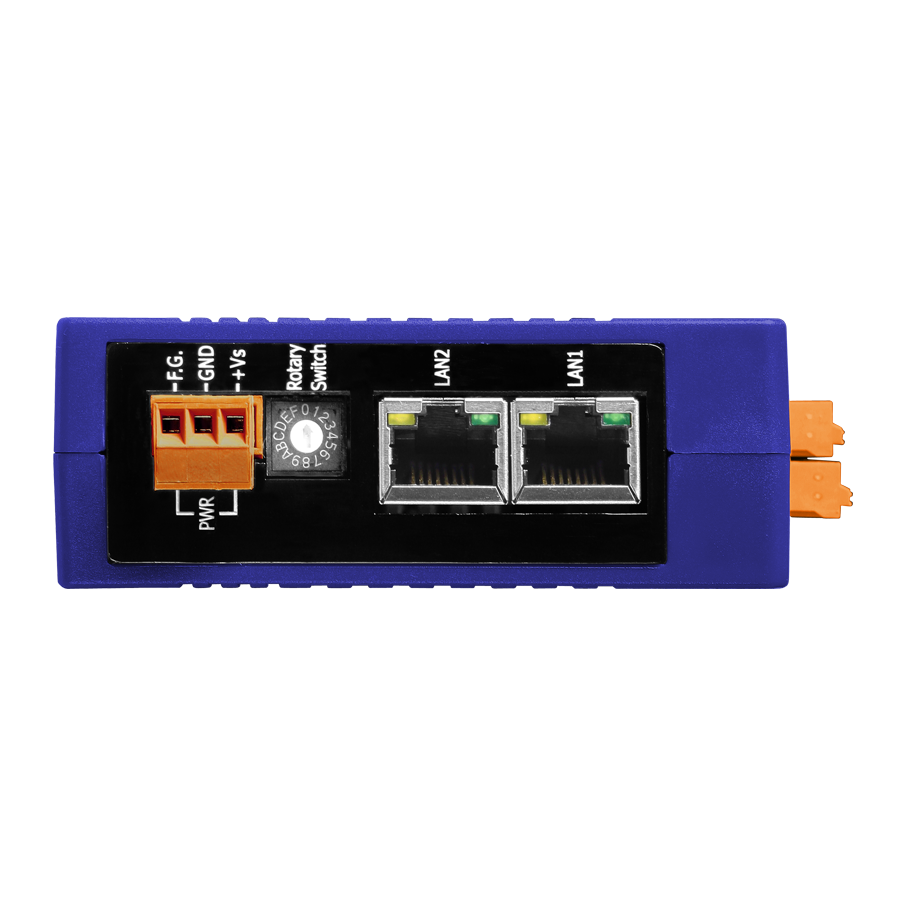

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Сетевые протоколы

  ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging

Основные характеристики контроллеров

• Процессор

  32-битный 

• Flash-память

  4 Мб 

• Память EEPROM

  8 Кб 

• RAM

  32 Мб 

Интерфейс PROFINET

• Протокол

  PROFINET IO 

• Класс соответствия

  Класс B 

• Сервисы

  RTC, RTA, CL-RPC, DCP, LLDP, I&M

• Длительность цикла

  1 мс (мин) 

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение в открытом состоянии

  Влажный контакт: +10 ~ 50 В пост. 
  Сухой контакт: Замкнут на GND 

• Напряжение в закрытом состоянии

  Сухой контакт: Открытый 
  Влажный контакт: +4 В пост.макс. 

Дискретный вывод

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Ток нагрузки

  700 мА на канал 

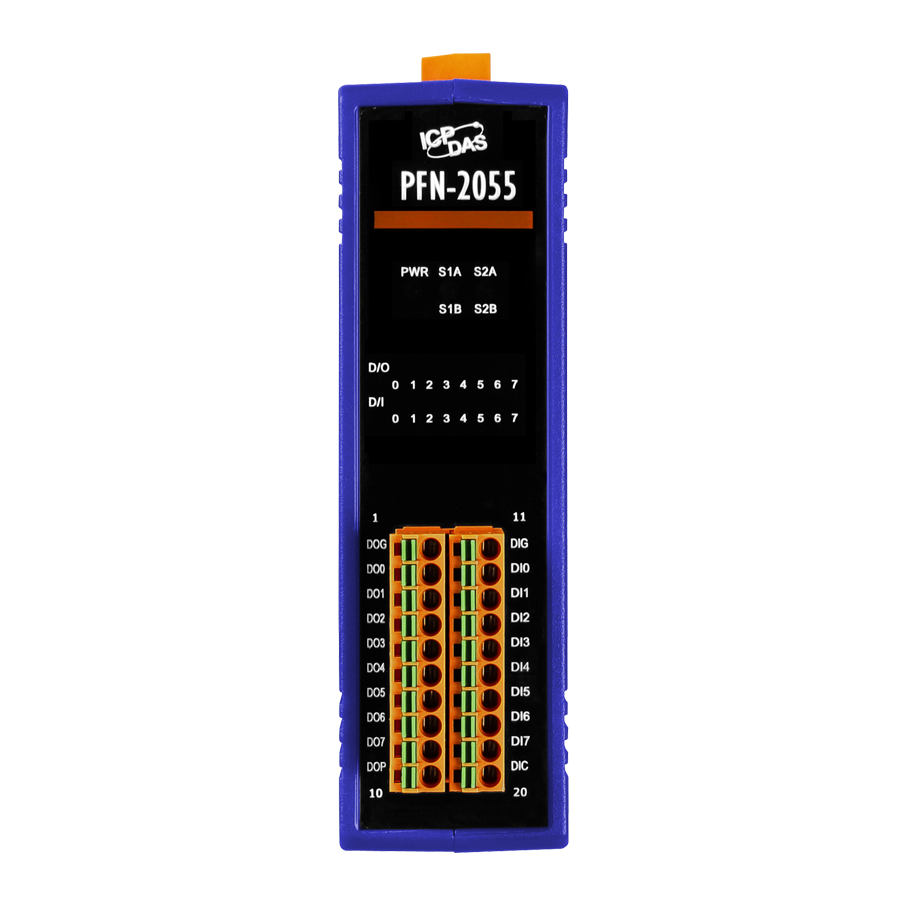

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR LED, S1A LED, S1B LED, S2A LED, S2B LED

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  4.5 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  4 кВ 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  33 x 107 x 126

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
