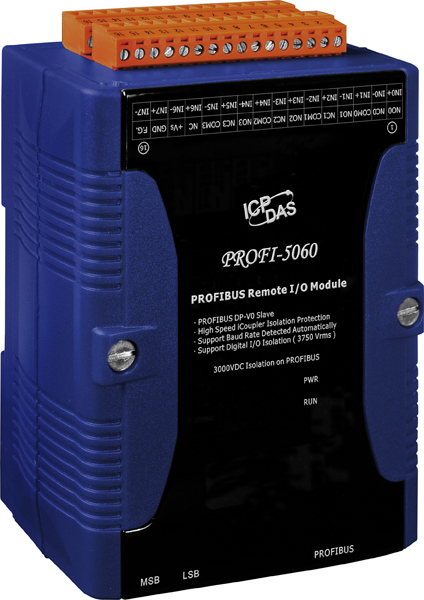

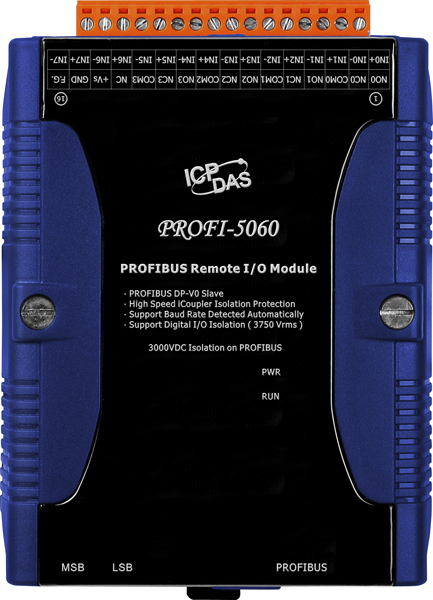

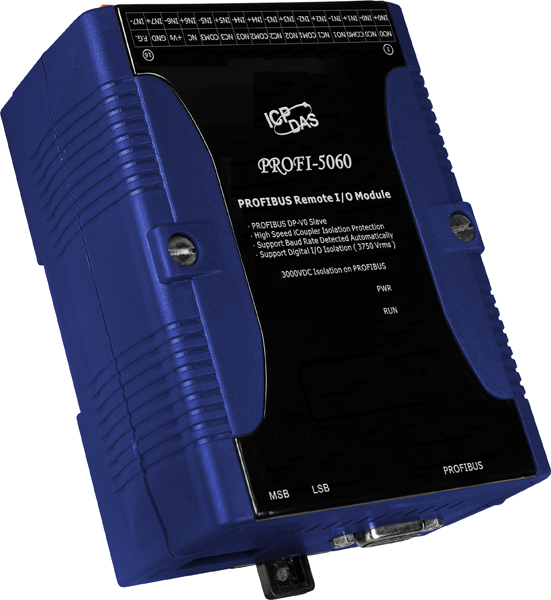

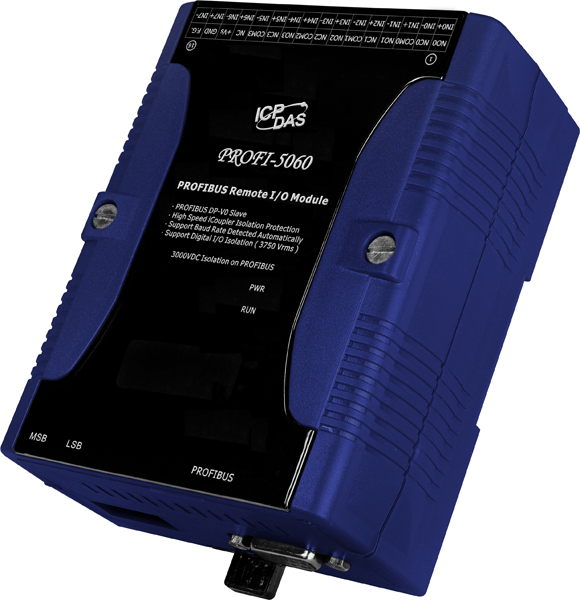

Модуль PROFI-5060 CR

Интерфейс PROFIBUS

• Контроллер

  Profichip VPCLS2 

• Трансивер

  ADI ADM2486 

• Протокол

  PROFIBUS DP-V0 

• Скорость передачи данных

  9.6 Кбит/с, 19.2 Кбит/с, 45.45 Кбит/с, 93.75 Кбит/с, 187.5 Кбит/с, 500 Кбит/с, 1.5 Мбит/с, 3 Мбит/с, 6 Мбит/с, 12 Мбит/с

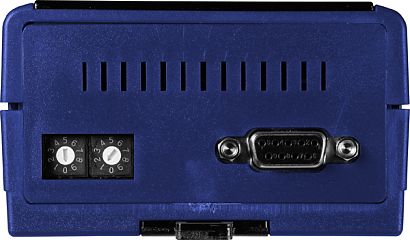

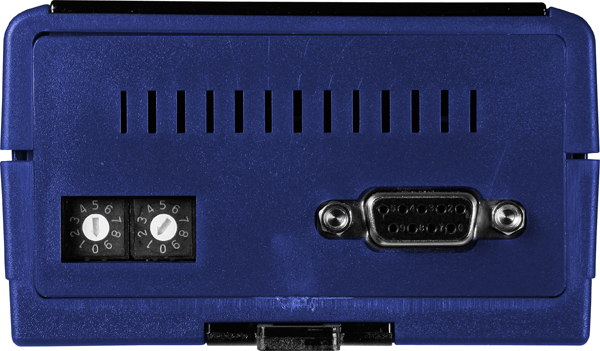

• Разъемы

  DB9 'мама' 

• Изоляция

  3 кВ для DC-DC, 2.5 кВ шина-логика 

• Дальность передачи

  Зависит от скорости 

Дискретный ввод

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Тип каналов дискретного ввода

  Сухой контакт, Мокрый контакт 

• Напряжение в открытом состоянии

  Мокрый контакт: +4 ~ 30 В пост. 
  Сухой контакт: Замкнут на GND 

• Напряжение в закрытом состоянии

  Мокрый контакт: +1 В пост. макс. 
  Сухой контакт: Открытый 

Релейный вывод

• Количество каналов релейного вывода

  4

• Тип каналов релейного вывода

  Form C 

• Нагрузочная способность реле

  0.6 А @ 125 В пер.; 2 А @ 30 В пост. 

• Время переключения реле

  3 мс 

• Время восстановления

  2 мс 

• Механическая износостойкость

  500000 переключений 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR, RUN

Требования к электропитанию

• Рабочее напряжение

  10 ~ 40 В пост. 

• Потребление тока

  1 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  4 кВ 

• Изоляция каналов внутренней логики

  3750 Vrms 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  91 x 128 x 52

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
