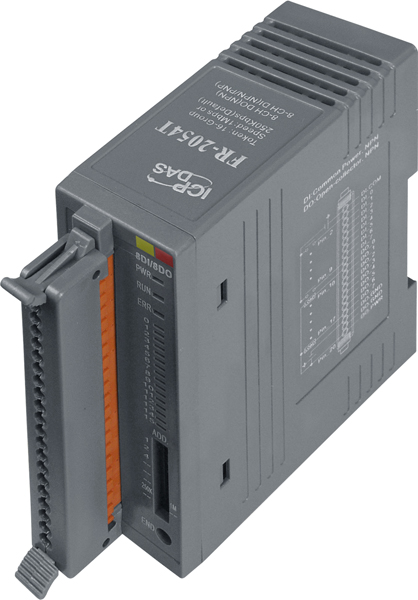

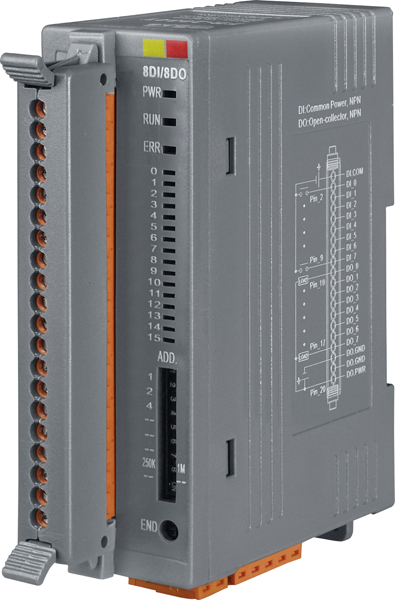

Модуль FR-2054T

Интерфейс FRnet

• Кабель

  2-проводный Belden 9841 (витая пара) 

• Дальность передачи данных

  400 м макс. для 250 кб/с; 100 м макс. для 1 Мб/с 

• Скорость передачи данных

  250 кб/с или 1 Мб/с (по умолчанию) 

• Время цикла

  2.88 мс для 250 кб/с; 0.72 мс для 1 Мб/с 

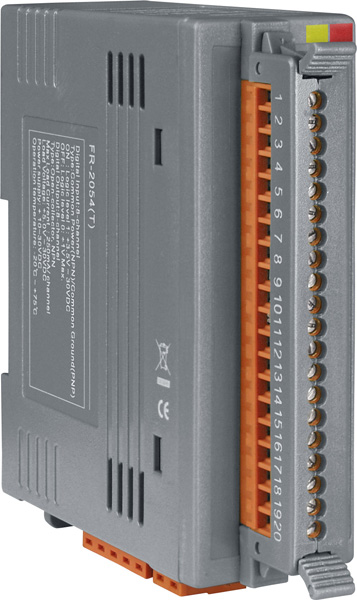

• Разъем

  Клеммы под винт, 20 контактов 

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Напряжение лог. 1

  +19 ~ +30 В пост 

• Напряжение лог. 0

  +11 В пост макс. 

• Напряжение изоляции, В

  3750 

• Входное сопротивление

  3.3 кОм 

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение нагрузки

  30 В макс. 

• Изоляция каналов

  3750 В пост. 

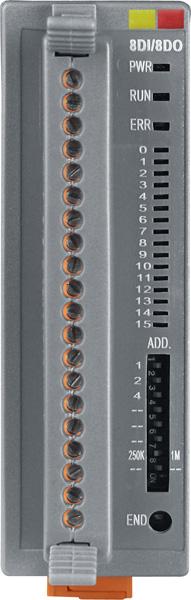

Светодиодные индикаторы

• Светодиодные индикаторы

  Питание, Соединение, Ошибка соединения, Терминальный резистор, Дискретный ввод/вывод

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2 Вт макс.

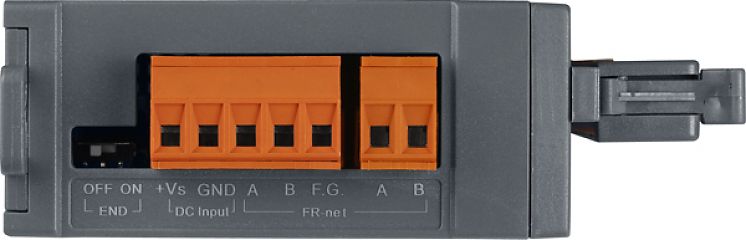

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  33 x 102 x 110

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство
